에코 히터최종 수정 일자 : 2020-07-29 13:16:37
▣ 에코 히터
▶ 기존의 밴드히터(Band-heater)
대비 우수한 생산성과 경제적인 메커니즘으로 사출성형 heating 분야에서 앞선 기술을 선보입니다.
▶ 장점
Advantages of BASCO Induction heating system
- 평균 35% ~ 50% 에너지 절감 => 95%의 효율성 vs. 30 ~ 70%의
효율성(밴드 히터)
- 초기 가열 시간 단축
- 안정적인 용융과 즉각적인 가열/냉각 반응으로 싸이클 타임 단축,
사출 품질 향상, 불량률 최소화
- 단열재 적용으로 인한 쾌적한 작업 환경
(바렐의 방열 차단으로 인한 적정한 공장 온도 유지)
- 히터 고장이 없어짐으로 인한 Down time 축소, 유지비 삭감
▶ 구성 및 작동원리

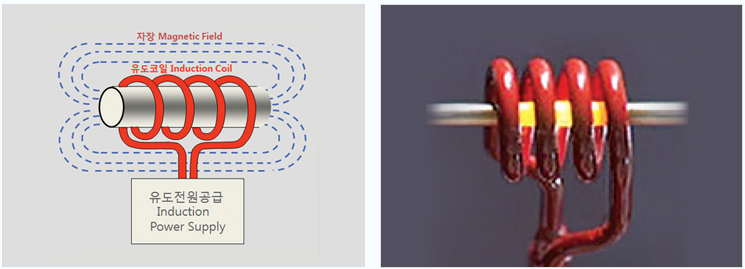

유도 전원 공급 장치와 유도코일로 구성
- 대부분의 철 소재는 고주파 자장에 노출되었을 때 열이 발생한다.
- 유도전기 히팅시스템은 유도전원 공급장치와 유도코일로 구성되어 있다.
- 코일을 통하여 교류를 공급한다.
- 교류자장은 열을 발생하는 철소재에 전기적인 와류를 유도한다.
- 에너지가 직접적인 접촉 없이 열에 의해 철소재 내부로 전달된다.

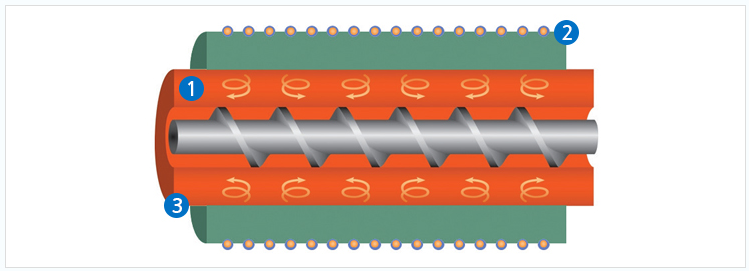

단열층으로 바렐의 열손실을 방지, 절연 전선의 냉각을 유지
1. 유도 와상전류가 바렐 내부에서 직접 강력한 저항열을 발생한다.
2. 나선형의 절연전선은 효율적인 전기자장 생성하는 '터널코일' 구조를 형성한다.
3. 단열층(특수진공 처리된 4겹의 시트)은 바렐의 열손실을 방지하고 절연전선의 냉각을 유지한다.

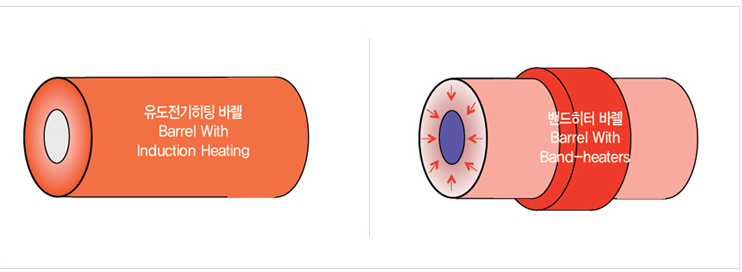

유도 전기히팅의 열전달
- 유도 전기 히팅은 철소재(바렐)에 에너지를 직접 전달한다.
- 유도에너지는 내부에서부터 히팅을 위해서 바렐안에서 직접 생성된다.
- 밴드히터는 밖에서부터 열을 가하고 나서 그 열은 수지를 녹이기 위하여 바렐을 통해서 전달된다.
▶ Power Module 규격
▶ 에코히터의 장점

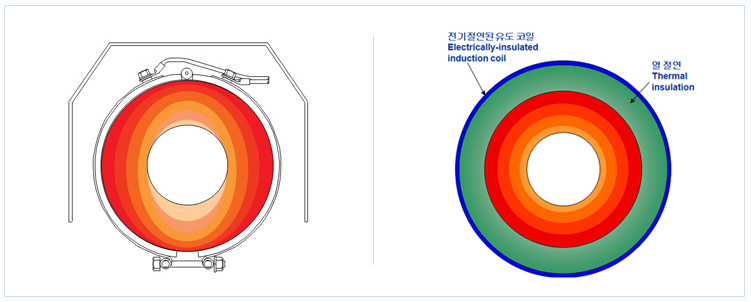

바렐 전체부위의 균일한 가열
- 밴드 히터의 경구 단자대, 힌지 등이 있는 곳이 덜 가열되며 약 ±5%의 온도 변화 야기 (300℃의 경우 ±15℃)
- 바렐 주변을 균일하게 가열하고 열손실을 최소화 한다.

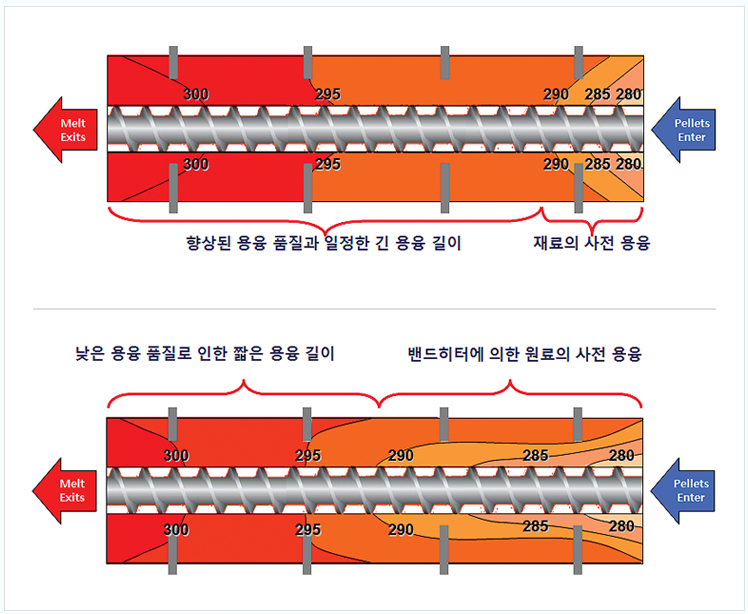

일정하고 안정적인 바렐 온도유지
- 많은 열이 공급존 자료에 전다 , 재료의 사전응욜 => 일정하고 안정적인 바렐 온도유지
