융착 PART최종 수정 일자 : 2020-07-29 10:00:55

▣ 초음파용착기

▶ 초음파용착기(CE인증)

모델번호 MUS-W Series / 제 조 원 명성초음파

등 록 일 2006-08-30 / 재    고 재고있음

특징

- 정질 수지 및 큰제품의 용착에 적합한 고출력 모델15KHz (2000W).

- 진동부의 교체가 용이.

- 견고하고 정밀한 최신 메카니즘.

- 진동부의 360。 회전가능.

- 1/100초의 조정이 가능한 디지털 제어부

- 자동작업시 작업지연 타이머

- 작업수량을 점검할 수 있는 LED 카운터

- 사용 및 관리가 편리한 몸체내장 발진기

- 과부하시 차단회로 및 부품보호회로 내장

- 자동주파수 회로 및 정진폭회로 내장

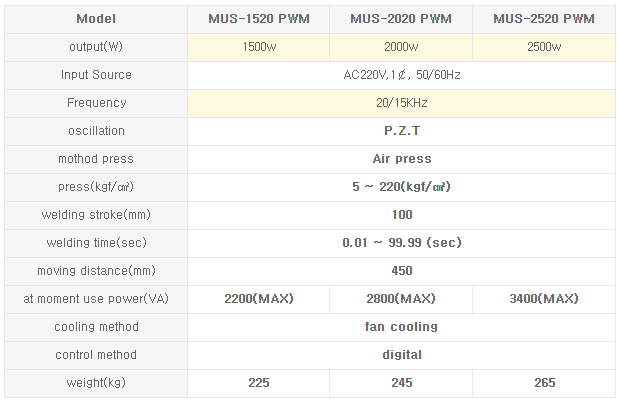

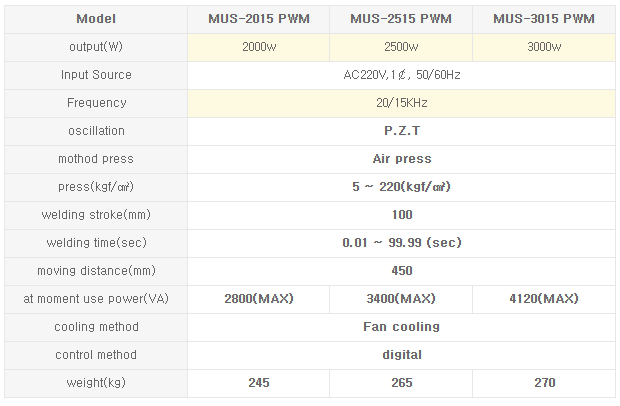

스펙

▶ 소형용착기

모델번호 MUS-S Series / 제 조 원 명성초음파

등 록 일 2006-08-30 / 재    고 재고있음

특징

- 소형 용착기는 작업공간을 많이 차지하지않는 장점과 장비의

- 소형화을시키므로서 작은 부품을 생산하는 업체에 적합한 기종이다.

- 자동 및 수동 용착방법으로 공압을 위한 컴퓨레셔가 필요하다.

- 디지털 타이머 채택으로 인해 0.01초 단위의 초음파 시간 세팅이 가능하다.

- 자동 생산라인에 적용가능한 자동모드 기능이 내장되어 있다.

용도

- 각종플라스틱/어꼐끈/완구류/각종 INSERTING/ 핸드폰부저/등...

스펙

▣ 초음파미싱기

▶ 초음파미싱기

모델번호 MUS-55-SM / 제 조 원 명성초음파

등 록 일 2006-08-30 / 재    고 재고있음

용도

- 의류, 레이스, 악세사리, 스카프, 모자, 완구, 텐트

적용소재

- 화학섬유(폴리에스텔, 나일론), 부직포, 비닐, 필름

특징

- 조작이 간단하다.

- 경제적이다.

- 동시에 용착과 컷팅이 가능하다.

- 제품품질이 향상된다.

- 생산량을 증대시킬 수 있다.

- 안전하다.

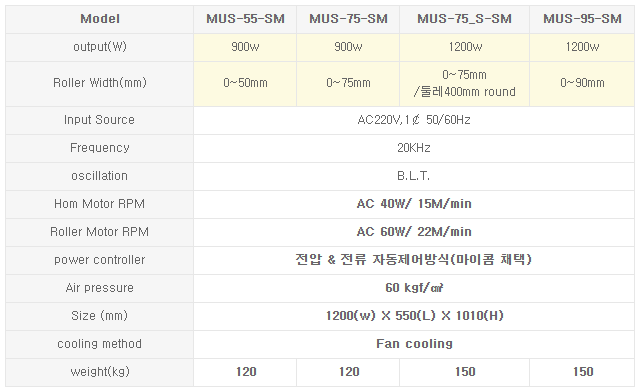

스펙

▶ 초음파 자동 씰링기

모델번호 MUS-1000SM / 제 조 원 명성초음파

등 록 일 2006-08-31  / 재    고 재고있음

개요

- 본 설비는 각종 화학섬유(PP, PE 등의 섬유)를 초음파 마찰력을 이용하여 컷팅 및 접착하는 장비로서 규격화되어 있는 제품을 연속으로 가공함으로서, 2차 가공이 없어 품질 및 생산성 향상에 적합한 장비입니다.

특징

- 용제나 접착제가 필요 없음.

- 제품의 접합부위가 변형되거나 변질되지 않음

- 빠른 접착(보통 1초 이내)으로 양산 작업이 가능함

- 제품의 어려운 금형구조를 쉽게 해결할 수 있음

- 초음파 롤러만의 교체로 여러 소재의 작업이 용이함.

- 사용이 간편하고 제품이 균일함으로 생간 능률이 향상됨

- 자동 및 반자동 장치 부착으로 생산 능률이 향상됨

- 강력한 접착으로 수밀성 및 기밀성이 매우 좋음

- 제품의 품질 향상 및 원가 절감을 이룩할 수 있음

- 전력 소모가 적고 반영구적임

스펙

▣ 핸드건용착기

▶ 핸드건용착기(400W-일자형,권총형)

모델번호 MUS-428HW / 제 조 원 명성초음파

등 록 일 2006-08-31 / 재    고 재고있음

개요

- 손에 들고 작업할 수 있게 포터블용으로 설계 되었으며 프라스틱판 부분 용착,자동차 내장재 용착, 제품의 코너 부분 작업시, STOP WELDING, STAKING, 각종 FILM 접착 및 절단, 가발작업, 옷감의 악세사리 부착 등 다목적으로 사용한다.

▣ 초음파금속융착기

모델번호 MUS-2515MW / 제 조 원 명성초음파

등 록 일 2006-08-31 / 재    고 재고있음

원리

- 용착하고자 하는 금속중 하나는 지그에 고정되고 다른 하나에 초음파 혼에 의한 수평진동과 수직 가압력으로 접촉면에 마찰을 발생시켜 융착을 이루는 방법.(초음파 금속 냉착기(冷着機: Cold Bonder))

이점

- 매우 짧은 용착시간

- 사전세척처리가 필요없다.(산화막 파괴하며 용착)

- 용착시 부가물이 필요없다.(납,긴노 등)

- 용착부위의 전기 전도도와 용착강도가 아주 좋다.(저온용착으로 조직의 손상이 적다.)

- 연속용착 가능(알루미늄 호일)

- 코팅의 제거없이 용착가능(니스 등)

- 자동라인에 용착헤드의 부착 용이

적용범위

Cu+Cu,Cu+Al,Al+Al,Cu+Ni,NI+Ni,AU+CU,Al+Ni,Ni+Stainless

Batteries, Solar panels, Capacitors, Switches, Relays, Wire terminations, Motors, Airbag sensor etc.

▣ 초음파컷팅기

▶ 초음파컷팅기 (특수형)

모델번호 MUS-2515MC / 제 조 원 명성초음파

등 록 일 2006-08-31 / 재    고 재고있음

특징

- 마이콤 채택으로 조작이 간단하다

- 원단가공시 제품의 변형이 없다

- 동시에 융착과 컷팅이 가능하다

- 제품 품질이 향상된다

용도

- 의류, 레이스, 섬유악세사리, 스판, 필터, 벨크로절단

적용소대

- 화학섬유 (PP, PE, 나일론), 부직포 등

스펙

▣ 초음파인두기

▶ 초음파 인두기(60KHz)

모델번호 MUS-6040 / 제 조 원 명성초음파

등 록 일 2006-08-31 / 재    고 재고있음

초음파의 이점

1.No surface pre-treatment required.

2.No flux - no post cleaning.

3.Stronger, non-porous bonds because solder is forced into surface layer of material.

이용

Joining anodised or plain aluminium, stainless steel and exotic materials, such as niobium and ceramics.

Suitable for surface lining glass.

Used for filling blowholes in aluminium and magnesium castings.

Suitable for fluxless component soldering and desoldering on PCB

model : mus-6040

Ultrasonic Soldering Irons

Ultrasonic soldering systems offer the advantage of the fluxless soldering of many metals in common use as well as previously difficult to solder materials, such as aluminium, ceramics and glass.

The use of Ultrasonic solder pots and baths, which Solbraze manufacture, are used for a wide range of different applications in the light electrical, electronic and coil winding industries, but not all assemblies are suitable for dipping into molten solder.

It is for this reason that the Solsonic Ultrasonic Soldering Iron has been developed.

The Ultrasonic transducer is built into the soldering iron handle and the need to prevent this unit being overheated necessitates the continuous use of a cooling air supply (which can be derived from a continuously rated, bench mounted air pump).

The 60kHz Ultrasonic generator is separately housed in a sheet metal case with carrying handle and with soldering iron rest attached to one side. The generator has three levels of power plus a zero power level that allows the soldering iron to be used in the conventional manner. The ultrasonic power is applied to the iron as required by means of a footswitch.

A temperature controller with digital readout is built into the same case and a thermocouple incorporated within the soldering iron indicates bit temperature.

The iron is light weight and hand held and the amount of heat available is limited. For some applications an additional heat source may be required. This would normally take the form of a temperature controlled hotplate on which the assembly is placed. Solbraze also manufacture a wide range of these, a brief description of which is included on this web site. Please contact us for details of the standard and custom made versions to suit your requirements.

▣ 초음파납땜기

모델번호 MUS-1420SDM / 제 조 원 명성초음파

등 록 일 2006-08-31 / 재    고 재고있음

개요

- 초음파 Solder디핑기의 원리는 초음파의 음압(音壓)효과와 Cavitation 효과를 이용하는 것으로서 특히 Cavitation은 기포의 진동에 따른 Micro-Agitation과 기포의 파괴로 인한 화학적, 열적작용을 수반하게 됩니다. 이러한 제작용의 복합작용으로 SOLDER 액중에서 화학반응의 촉진과 분산작용이 증가하여 플럭스(Flux)를 사용하지 않고 Soldering이 가능하다.

특징

- 금속표면의 산화피막을 기계적으로 파괴

- 금속과 납의 확산촉진으로 납땜성 향상

- 금속과 납 간의 기포제거

- 침투촉진으로 미세 공간에 납을 침투 가능

- 고 품질의 납땜작업이 이루어 진다.

- 알미늄,니켈 뿐만아니라 세라믹,유리에 특수납을 이용 납땜할수있다.

- 플럭스를 사용치 않아 유해가스가 발생하지 않는다.

 -플럭스 세정공정이 필요없다.

- 납땜시간을 줄일수 있어 생산성이 높다.

- 작은 핀홀이 없는 납땜이 가능

용도

- 유리관,각종반도체부품, 각종 Wafer, 각종 Ceramic, 각종 Lead Wire, 서로 다른 재료의 Solder Coating 등..

스펙

▣ 열용착기

모델번호 MUS-2000HPW / 제 조 원 명성초음파

등 록 일 2006-08-31 / 재    고 재고있음

개요

- 열 용착이란 상,하 지그에 고정된 용착물을 재질의 용융 온도보다 약간 높은 온도로 가열된 열판으로 가열,연화, 용융 시킨후 용착 부위가 충분히 녹았을때 열판을 제거하고 상호 가압한후 굳을 때 까지 냉각하여 용착을 이루는 방법 이다.

특징

- 복잡한 형상의 크기 및 재질에 관계 없이 융착이 가능.

- 제품 지그 및 보조열판의 교체가 용이.

- 열판의 지그는 내구성이 강한 수지가 묻어나지 않는 세라믹 코팅 및 테프론 코팅

- PP.PE.PVC.나이론등 탄성계수가 낮은 수지의 용착에 적합.

- 디지털 온도계와 센서를 사용하여 자동온도조절

- 상.하 스트록의 동작 위치를 리니어 센서로 정밀 제어할 수 있다.

- 자동및 수동의 변환 시스템 운영

적용품목

- 스폿웰딩, 스테이킹, 인써팅, 전화기, 아답타, 핸드폰, 세탁기, 판넬, 튜닝, 전자렌지, 전자밥통부품, 냉장고부품, 전기다리미 부품, 선풍기, 헤어드라이, 카메라부품, 면도기, 케이블, 자동차 램프, 파렛트, 밧데리 케이스 外

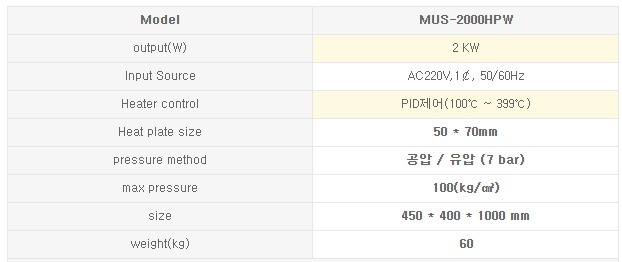

스펙
