냉동 공조 부품 브레이징 기계최종 수정 일자 : 2020-07-28 16:31:27

■알루미늄 또는 동 열교환기 유밴드 브레이징 기계

1) 토치 상하 이동 메모리 및 컨베어 고정 타입 코일 브레이징 기계 (Torches move up/down type with fixed slat conveyor)
- 컨베어 높이는 고정되고 토치 높이가 이동하여 여러 가지 코일들을 브레이징 하는 타입임.

2) 컨베어 상하 이동 메모리 및 토치 고정 타입 코일 브레이징 기계 (Conveyor up/down position memory type/torch height fixed type coil brazing machines)
- 컨베어 높이는 상하 조절되고 토치 높이는 고정되는 타입임. 이는 작업자의 작업 높이가 항상 일정하다는 장점이 있으나 토치 이동 타입보다 고가이다.

3) 프리 프로 컨베어 이동 타입 코일 브레이징 기계 (In-line free flow conveyor type coil brazing machines)
- In-line free flow conveyor unit를 사용하여, 팔레트(pallet)에 코일을 고정하여 이동하면서 브레이징하는 기계임.

4) 사각 컨베어 이동 타입 코일 브레이징 기계 (Square movement conveyor type coil brazing machines)
- Pallet와 free flow conveyor를 사용하여 코일들을 브레이징하는 기계로써, 보통 자동 Loading/unloading, Brazing booth, Dry oven, Cooling booth등으로 구성된다.

5) 드라이 오븐
- 서경 브레이징은 U-bend brazing 전 공정에 필수 공정인 Oil 제거를 위해서 다양한 드라이 오븐을 제작하고 있다. 크게 코일이 수평으로 들어간 타입과 수직으로 들어간 타입이 있다.

6) 인덱스 회전 타입 초음파 코일 침지 브레이징 기계 (Index type ultrasonic dip coil brazing machines)
- 서경브레이징은 플럭스 없이 아연 욕조에 초음파 에너지를 공급하여 코일을 담금으로써 유밴드(U-bend) 부위가 접합되는 친환경 기계를 많이 만들고 있다. 보통 4 station으로 이루어져 있으며, Loading/unloading, gas preheating, dip brazing, air cooling 공정으로 이루어진다. 물론 이 4가지 공정을 연속적으로 구동하기 위해서 4 station index drive unit가 설치된다.

■컴퓨레샤 바디 튜브 브레이징 기계

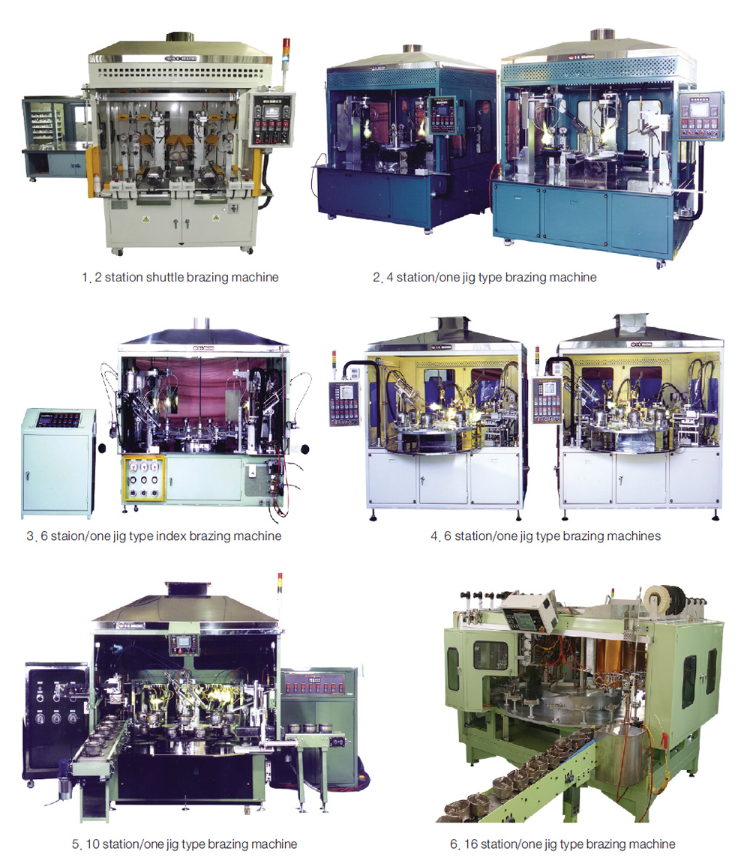

 컴프레샤 바디와 튜브를 브레이징하기 위해서, 셔틀 타입, Conveyor 타입, 인덱스 타입, 완전 자동 타입 등 다양한 기계들을 제작하고 있다.
특히 이 부품들은 철과 동을 접합해야 하는 기계로 고가의 은 합금이 브레이징 재료로 사용되고 있다. 특히 은 합금을 절감하는 브레이징 기계와 기술은 고객에게 인기가 대단히 높다.

■냉동 공조용 알루미늄/동/황동/철 부품 브레이징 기계

냉동 공조 부품은 동, 철, 황동이 지난 100년 넘게 주로 사용되어 왔고, 최근 원가 문제 때문에 알루미늄 및 스텐리스 강도 많이 사용되고 있는 추세이다.
따라서 이러한 복잡한 소재 재료들의 브레이징에 다양한 솔루션이 필요하다.
서경브레이징은 지난 30년 이상 브레이징 이론과 경험을 바탕으로 많은 세계 원천 브레이징 기술을 만들어 오고 있다.
아래 기계들은 대표적인 기계들을 나열한 것이고 이밖에도 많은 브레이징 기계들과 브레이징 원천 기술을 가지고 있다.

1. 동/알루미늄/철 헤더 브레이징 기계(Copper, aluminum or steel header brazing machines)
-연속 타입 해더 브레이징 기계, 싱글 스테이션 헤더 브레이징 기계, 인덱스 회전 타입 해더 브레이징 기계

2. 헤더와 열교환기 코일 브레이징용 기계(Header to heat exchanger coil brazing machines)

이 로봇은 헤더와 코일의 브레이징 뿐 아니라 각종 브레이징 조립 라인에 수동 브레이징 공정 대체용으로 개발되었다.특히 자동차 부품, 냉동 공조 부품 조립 라인에 유용하다. 이 로봇은 주로 컨베어나 인덱스 기계에 설치되어 사용한다.
이 Robot은 주로 3축 메모리에 의해 1~20 조인트를 연속적으로 한 조인트 씩 브레이징 가능하며, 비젼 시스템이나바코드 리더와 연동하여 50item 이상 메모리가 가능하다. 또한 적외선 온도 센서를 장착하여 브레이징 부위 온도를 감지하여 자동 와이어 피딩이 되는 기능을 가졌다.

▼특징

1) 고 기능의 브레이징 기술자를 이 브레이징 로봇으로 대체 가능하기 때문에 인건비 절감 가능
2) 온도 센서를 사용한 정확한 온도 감지와 정확한 가열 조건 컨트롤을 통한 불량률 감소 가능
3) 꼭 필요한 용재 합금만 사용하기 때문에 브레이징 합금 절감 가능
4) 정확한 브레이징 조건 컨트롤로 균일한 품질 획득 가능

3. 디스트리뷰터 브레이징 기계 (Distributor brazing machines)
디스트리뷰터 브레이징을 위해서 다양한 기계를 만들고 있다. 대부분 한 대를 가지고 대부분의 디스트리뷰터를 브레이징 할 수 있게 제작된다.

4. 철/동 어큐무레이터 브레이징 기계 (Steel/copper accumulator brazing machines)
철이나 동 어큐무레이터를 브레이징하기 위해서 다양한 형태의 기계가 제작된다. 생산량에 따라 4 station/2 jig type, 6 station type, 12 station type등 다양한 모델들이 고객의 요구에 따라 다양하게 제작된다.
또한 자동 와이어 피딩은 기본이며, 상하 조인트를 한 기계에서 브레이징하기 위해 지그 180도 회전 유니트가 설치되기도 한다.

5. 서비스 밸브 브레이징 및 완전 자동 조립 기계 (Service valve brazing andfull automatic assembly machines)
다양한 서비스 밸브 브레이징 브레이징 기계가 생산되고 있다. 또한 서비스 밸브 자체를 조립하기 위한 무인전자동 조립 기계도 만들고 있다. 즉 Body에 Cap, O-ring, 밸브 코어 등 모든 부품을 조립하는 기계도 만들고 있다.

-서비스 밸브 브레이징 기계, 서비스 밸브 완전 자동 조립 기계

6. 냉장고 S-tube 조립 솔더링 및 브레이징 기계 (S-tube assembly soldering and brazing machines)
냉장고 Suction tube와 Capillary tube를 솔더링하는 기계로써, 아래와 같은 다양한 스타일의 기계가 있다.

7. 기타 냉동 공조 부품 브레이징 기계 (Sub-components brazing machines)
