제습장치최종 수정 일자 : 2020-07-28 14:32:58

에어시스템

대기중의 공기가 Compressor에 의해 흡입 가압될때, 외부로부터 흡입되는 불순물과 Compressor에서 발생되는 오염물질로 인하여 생산 Line과
Compressor 각종 공압기기의 수명 및 기능저하로 생산성이나 품질 등에 영향을 미치므로 공압시스템의 오염에 관한 고려가 선행되어야 하며,
이후 경제성, 신뢰성, 안정성, 보수관리 등 종합적인 검토와 공압기기의 성능, 특성 등을 고려한 적정할 Air Cleansing System이 선정되어야 합니다.

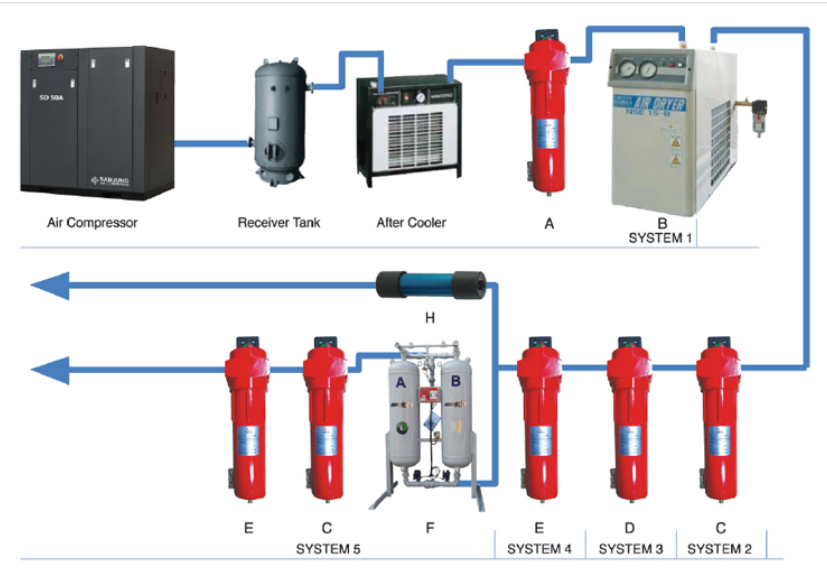

Description	A	B	C	D	E	F	H
Item	Main Filter	Reftigerant Air Dryer	Pre Filter	Line Filter	Coalescer Filter	Desiccant Air Dryer	Membrane Dryer


CLEANSING SYSTEM TABLE
SYSTEM 1	A, B	일반공압라인 (전자변, 에어실린더) General in dustry Line (electronic q modulation, air cylinder)
SYSTEM 2	A, B, C	공압기계, 공구, 건조일반 Pnerumetic machine, tools, general dry
SYSTEM 3	A, B, C, D	자동제어라인 정밀부품건조라인 계측, 도장, 계장라인 Automatic control line, precision part drying line, measurement, sealing line
SYSTEM 4	A, B, C, D, E	병원/의약품 시험, 수송, 교반, 건조 Testing, transportaion, agitation, drying of hospital/medicine drugs
SYSTEM 5	A, B, C, D, E, F, C, E	반도체, 전자부품 초정밀공업, 로보트 화학분석장치 Semiconductior, electronic componnent hyper precision industry, robotic chemicalanalysis device
SYSTEM 5	A, B, C, D, E, H	반도체, 전자부품 초정밀공업, 로보트 화학분석장치 Semiconductior, electronic componnent hyper precision industry, robotic chemicalanalysis device

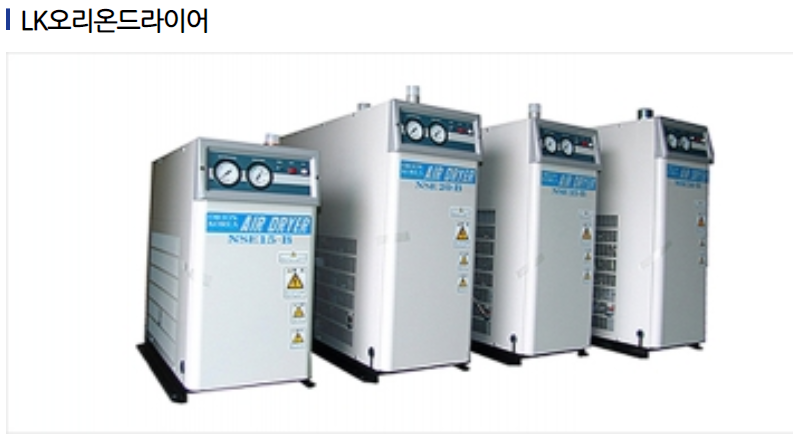

냉동식드라이어

MODEL	NSE-10B	NSE-15B	NSE-20B	NSE-35B	NSE-50B	NSE-75B
처리공기 (㎥/min)	1.2	1.8	2.6	4.7	6.8	10.5
적용콤프렛서 (HP)	10	15	20	35	50	75
사용 유체	압축공기
입구공기압력 (MPa)	0.7
입구공기온도 (℃)	5-50
주위온도 (℃)	2-40 (상대습도85%이하)
출구공기 압력노점 (℃)	10
전원(주파수)	단상: AC200/220V(60HZ)
소비전력 (Kw)	0.47	0.47	0.5	0.52	0.94	1.3
응축기	공냉식
열교환기	스테인레스(CROSS-WAVE FIN형)
냉매	R-22
접속배관구경	R3/4		R1		R1½	R2
중량 (Kg)	29	29	40	43	53	72
MODEL	NSE-100B	NSE-125B	NSE-150B	NSE-200B	NSE-300FB	NSE-400FB
처리공기량 (㎥/min)	14	18	20	30	42	56
적용콤프렛서 (HP)	100	125	150	200	300	400
사용 유체	압축공기
입구공기압력 (MPa)	0.7
입구공기온도 (℃)	5-50
주위온도 (℃)	2-40 (상대습도85%이하)
출구공기 압력노점 (℃)	10
전원(주파수)	단상: AC200/220V(60HZ)				삼상: AC200/220V(50/60HZ)
소비전력 (Kw)	1.7	2.3	2.9	3.1	4.3	6
응축기	공냉식
열교환기	스테인레스(CROSS-WAVE FIN형)
냉매	R-22				R407C(HFC)
접속배관구경	R2		2 1/2B	3B
중량 (Kg)	78	120	165	168	358	362

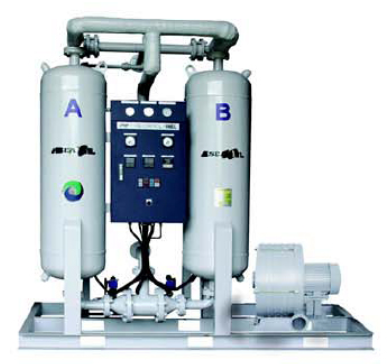

흡찹식 드라이어(히타브로아식)

브로아를 사용하여 외부의 공기를 흡입 후 흡착제를 재생하는 방식으로서 최소량의 압축공기를 사용하여 운전하므로 흡착제에 직접적인 열접촉이 적어 흡착제의 수명이 길며, 건조공기는 1% 내를 사용하는 에너지 절약형 흡착식 에어드라이어 입니다.

SPECIFICATION

Model	Flow Capcity (N㎡/min)	In/Out Connect	Alumina	Heater	Blower	Dimensions(mm)			Weight (kg)
Model	Flow Capcity (N㎡/min)	In/Out Connect	2Tower(Kg)	(Kw)	(HP)	L	W	H	Weight (kg)
PHB - 30	4.20	1"(S)	138	4	2	1800	1200	2340	470
PHB - 50	7.10	1-1/2"(S)	189	5	2	1900	1250	2240	630
PHB - 75	11.00	2"(S)	230	7.5	3	2100	1350	2480	840
PHB - 100	14.50	2"(S)	354	9	3	2200	1400	2460	1030
PHB - 125	17.50	2-1/2"(F)	462	10.5	5	2400	1450	2580	1360
PHB - 150	21.90	2-1/2"(F)	530	13.5	5	2500	1500	2600	1510
PHB - 200	32.50	3"(F)	650	18	7.5	2700	1550	2640	1780
PHB - 250	38.30	3"(F)	760	24	7.5	2800	1600	2610	2010
PHB - 300	49.50	4"(F)	840	27	7.5	2900	1650	2630	2230
PHB - 400	58.50	4"(F)	1130	30	7.5	3200	1750	2580	2730
PHB - 500	75.00	5"(F)	1450	38	10	3200	1900	2980	3230
PHB - 600	112.00	6"(F)	1770	42	10	3300	1950	3050	3700
PHB - 800	127.00		2030	46	15	3700	2100	2930	4580
PHB - 900	139.00		2280	60	15	3900	2300	3140	5600
PHB - 1000	145.00	8"(F)	2835	72	20	4200	2500	3050	6700
PHB - 1200	160.00		3790	90	20	4400	2600	3150	7600
PHB -1300	174.00		4100	120	30	4600	2800	3190	9400
PHB - 1500	200.00		4720	150	30	5200	3000	3200	11500
PHB - 1800	242.00	10"(F)	5620	170	40	5800	3200	3190	1400

특징

기계적 강도가 높고, 성능이 우수한 활성 알루미나겔을 사용하였습니다.
뛰어난 제습효가로 압력하 노점 -40℃ 이하의 고품질 압축공기를 생산합니다.
자체개발한 셔틀밸브를 사용하여 압축공기의 타워전환이 원할합니다.
히터브로아에 의한 흡착제 재생방식으로서 고성능의 순수압축공기를 사용할 수 있습니다.
한국산업안전보건공단 인증제품입니다.
상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

오일흡착식

제습장치를 설치하였어도 좀 더 우수한 청정압축공기를 원하거나, 증기유분으로부터의 문제점을 해소하기 위하여 오일흡착식 에어드라이어를 사용하면 유분으로부터 발생되는 많은 문제점을 해결 할 수 있습니다.

SPECIFICATION

REMARKS

기계적 강도가 높고, 성능이 우수한 활성 알루미나겔을 사용하였습니다.
뛰어난 제습효가로 압력하 노점 -40℃ 이하의 고품질 압축공기를 생산합니다.
자체개발한 셔틀밸브를 사용하여 압축공기의 타워전환이 원할합니다.
한국산업안전보건공단 인증제품입니다. (PAH-15부터)
상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

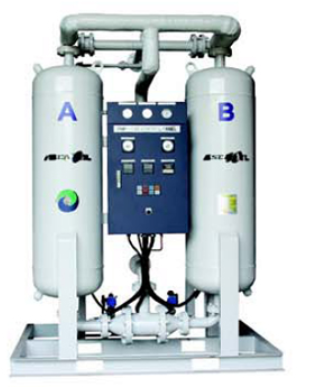

히타외장식

히타의 재생에너지를 통하여 항상 일정한 노점(-40℃)을 유지하고 전자부품 생산라인과 같이 고품질의 압축공기를 필요로 하는 라인에서는 필수적으로 선택이 요구되는 제품입니다. 히타의 과열을 방지하기 위한 센서가 부착이 되어있으며,히타는 2.5시간 Heating과 1.4시간 Cooling으로 구성되어 있습니다.

SPECIFICATION

Model	Flow Capcity (N㎡/min)	In/Out Connect	Alumina	Cabon	Dimensions(mm)			Weight (kg)
Model	Flow Capcity (N㎡/min)	In/Out Connect	2Tower(kg)	1Tower(kg)	L	W	H	Weight (kg)
POM - 7	0.68	1/2"(S)	15	7	1120	700	1600	375
POM - 10	1.40	3/4"(S)	25	12	1160	700	1745	126
POM - 15	2.00	3/4"(S)	31	14	1320	700	1745	149
POM - 20	2.80	1"(s)	60	25	1520	700	1745	180
POM - 30	4.20	1"(s)	92	37	1545	800	1780	270
POM - 50	7.10	1-1/2"(S)	138	60	1870	900	1870	375
POM - 75	11.00	2"(S)	189	77	1900	1000	1880	500
POM - 100	14.50	2"(S)	230	95	2040	1000	1880	638
POM - 125	17.50	2-1/2"(F)	354	150	2300	1000	2260	786
POM - 150	21.90	2-1/2"(F)	462	190	2420	1000	2270
POM - 200	32.50	3"(F)	530	212	3070	1100	2450
POM - 250	38.30	3"(F)	650	265	3120	1100	2500
POM - 300	49.50	4"(F)	760	320	3210	1200	2550
POM - 400	53.50	4"(F)	840	360	3220	1250	2580
POM - 500	66.67	5"(F)	1130	505	3490	1300	2800
POM - 600	75.00	5"(F)	1450	660	3570	1350	3000
POM - 800	83.33	6"(F)	1770	815	3670	1400	3000
POM - 900	98.60		2030	940	3760	1400	3100
POM - 1000	125.00		2280	1060	3850	1500	3250

Model	Flow Capcity (N㎡/min)	In/Out Connect	Alumina	Heater	Dimensions(mm)			Weight (kg)
Model	Flow Capcity (N㎡/min)	In/Out Connect	2Tower(kg)	(㎾)	L	W	H	Weight (kg)
PHP - 10	1.40	3/4"(S)	31	2	1000	750	1745
PHP - 15	2.00	3/4"(S)	60	2	1150	750	1745
PHP - 20	2.80	1"(s)	92	3	1300	850	1780
PHP - 30	4.20	1"(s)	138	4	1400	1000	1870
PHP - 50	7.10	1-1/2"(S)	189	5	1450	1100	1880
PHP - 75	11.00	2"(S)	230	7.5	1650	1200	1880
PHP - 100	14.50	2"(S)	354	9	1750	1200	2260
PHP - 125	17.50	2-1/2"(S)	462	10.5	1900	1300	2270
PHP - 150	21.90	2-1/2"(S)	530	13.5	2100	1400	2450
PHP - 200	32.50	3"(S)	650	18	2100	1400	2500
PHP - 250	38.30	3"(S)	760	24	2130	1500	2550
PHP - 300	49.50	4"(S)	840	27	2130	1500	2580
PHP - 400	53.50	4"(S)	1130	30	2250	1650	2800
PHP - 500	66.67	5"(S)	1450	38	2300	1650	3000
PHP - 600	75.00	5"(S)	1770	42	2300	1800	3000
PHP - 800	83.33	6"(S)	2030	46	2350	1800	3100
PHP - 900	98.60		2280	60	2350	1900	3250
PHP - 1000	125.00		2835	72	2400	1900	3250

REMARKS

기계적 강도가 높고, 성능이 우수한 활성 알루미나겔을 사용하였습니다.
뛰어난 제습효가로 압력하 노점 -40℃ 이하의 고품질 압축공기를 생산합니다.
자체개발한 셔틀밸브를 사용하여 압축공기의 타워전환이 원할합니다.
히터에 의한 흡착제 재생방식으로서 고성능의 순수합축공기를 사용할 수 있습니다.
한국산업안전보건공단 인증제품입니다. (PAH-15부터)
상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

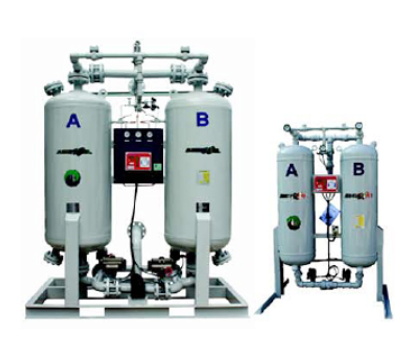

비가열식

압축공기는 셔틀밸브를 통하여 A-Tower, B-Tower 교차
하면서 유입이 되고, 압축공기는 함유하고 있던 수분을
흡착제를 통과하면서 제거가 되며, 흡착제로 흡수한
응축수는 2분의 증압과 8분과 제습, 재생하는 과정으로
작동을 합니다. 별도의 재생에너지가 필요없어 경제적으로
사용 할 수 있습니다. 부품보수가 용이하고 일반적으로
가장 많이 사용하고 있는 기본 모델입니다.

SPECIFICATION

REMARKS

기계적 강도가 높고, 성능이 우수한 활성 알루미나겔을 사용하였습니다.
뛰어난 제습효가로 압력하 노점 -40℃ 이하의 고품질 압축공기를 생산합니다.
자체개발한 셔틀밸브를 사용하여 압축공기의 타워전환이 원할합니다.
별도의 열원이 필요없이 자체형성된 건조공기를 이요한 재생방식입니다.
한국산업안전보건공단 인증제품입니다. (PAH-15부터)
상기사양은 품질개선을 위해 예고없이 변경될 수 있습니다.

본 사이트는
Internet Explorer 8 이하 버전을
지원하지 않습니다.
Internet Explorer 9 이상으로 업데이트 하거나
크롬, 파이어폭스, 오페라, 사파리 최신 브라우저를 이용해 주십시오.
불편을 드려 죄송합니다.

Internet Explorer Update

Model	Flow Capcity (N㎡/min)	In/Out Connect	Alumina	Dimensions(mm)			Weight (kg)
Model	Flow Capcity (N㎡/min)	In/Out Connect	2Tower(kg)	L	W	H	Weight (kg)
PAH - 5	0.57	1/2"(S)	10	680	350	1135	56
PAH - 7	0.68	1/2"(S)	15	720	700	1600	84
PAH - 10	1.40	3/4"(S)	25	760	700	1745	99
PAH - 15	2.00	3/4"(S)	31	770	700	1745	120
PAH - 20	2.80	1"(s)	60	925	700	1745	182
PAH - 30	4.20	1"(s)	92	1020	800	1780	250
PAH - 50	7.10	1-1/2"(S)	138	1160	900	1870	333
PAH - 75	11.00	2"(S)	189	1260	1000	1880	425
PAH - 100	14.50	2"(S)	230	1370	1000	1880	524
PAH - 125	17.50	2-1/2"F)	354	1440	1000	2260
PAH - 150	21.90	2-1/2"F)	462	1490	1100	2270
PAH - 200	32.50	3"(F)	530	2100	1100	2450
PAH - 250	38.30	3"(F)	650	2100	1200	2500
PAH - 300	49.50	4"(F)	760	2130	1250	2550
PAH - 400	53.50	4"(F)	840	2130	1300	2580
PAH - 500	66.67	5"(F)	1130	2250	1350	2800
PAH - 600	75.00	5"(F)	1450	2300	1350	3000
PAH - 800	83.33	6"(F)	1770	2300	1400	3000
PAH - 900	98.60		2030	2350	1400	3100
PAH - 1000	125.00		2280	2350	1500	3250
PAH - 1200	142.00		2835	2400	1500	3250
