071-4111-0155
계측기기최종 수정 일자 : 2020-07-28 14:07:29
▣ 유압서보제어장치

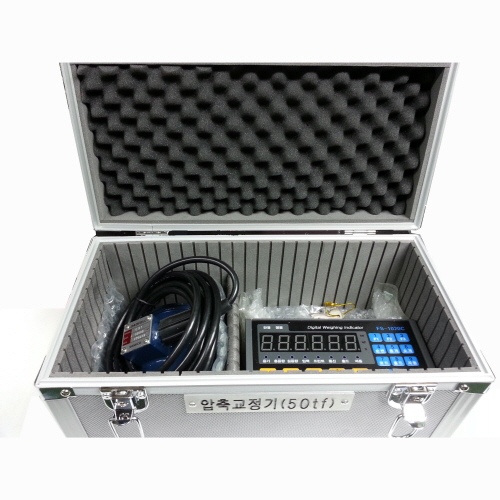

▶ 압축교정기
개요
- 본 장비는 현장에 있는 장비의 LOAD 값에 대하여 교정된 LOAD CELL의 값을 비교하여 셋팅을 하고자 할 때 사용한다.
특성
- POWER : AC220V-1PH
- 중 량 : 약 10Kg
- 제품외관: 386(W) x 190(D) x 255(H)
▶ SERVO PRO-210
개요
- 본 제어장치는 유압 UNIT를 제어하며 각 Alarm 에 대한 정보를 DISPLAY창에 표시하고 Alarm내용에 따라 유압펌프를 OFF 한다.
- PUMP ON/OFF, PRESS ON/OFF는 PC와 연결되어 PC프로그램에서 제어 하게 된다.
- Servo Valve를 정밀하게 제어하는 역할을 한다.
특성
- 크기 : 336 X 500 X 650
- 구성 : SERVO CONTROLLER
- MAIN CONTROLLER
▶ SERVO CONTROLLER
개요
- 하중, 변위, SERVO AMP의 조합으로 구성되어지며 하중과 변위의 출력 신호를 SERVO AMP에서 FEED BACK 받아서 SERVO VALVE를 제어 할 수 있도록 되어 있다.
특성
- 크기 : 3U chassis, 130(H) x 485(W)
- 사용온도 : - 10 to 35℃
- Hydraulic Servo Control System 적용
- SENSOR INPUT : LOAD CELL, DISP SENSOR
- VALVE OUTPUT : ± 10V(10mA, 20mA, 50mA, 100mA 내부 SELECT)
- DIGITAL I/O BOARD : INPUT-4CH, OUTPUT-4CH
- 전원 : AC220V-60Hz
▶ WATER JET ROBOT CONTROLLER
개요
- MDS- WTJ64T 와 PLC, SERVO AMP, 각 전기장치들로 구성된 WATER JET ROBOT CONTROLLER이며 WATER JET SYSTEM을 보다 효율적으로 운영하기 위해 개발되었다. WTJ64T CONTROLLER는 SYSTEM에 있어서 가장 중추적인 역할을 하는 UNIT으로써 모든 동작을 제어합니다.
- PLC는 WTJ64T로부터 신호를 받고 각 릴레이를 구동시킴으로써 OSC, ROLLER, TRACK /VERTICAL SOL VALVE를 열어주고 비상시 시스템 정지 기능을 하며 SERVO AMP는 WTJ64T로부터 D/A신호를 받아 각 비례VALVE를 제어한다.
▣ Amplifier Module

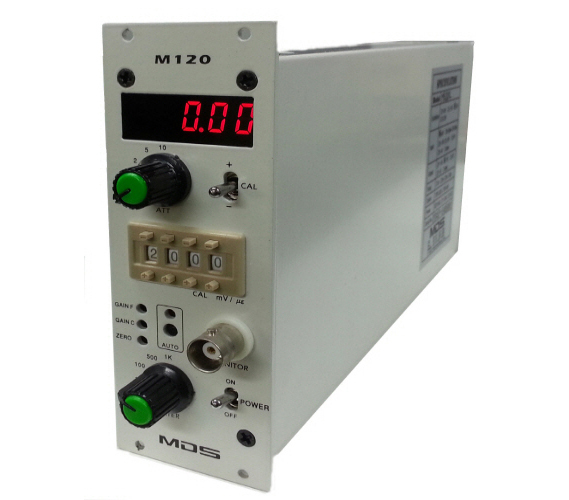

▶ M120-Controller
개요
- 본 AMP는 Strain gauge type sensor, Position Transducers SENSOR, Rotary Sensors의 신호를 증폭하여 처리 할 수 있도록 제작 되었다.
특성
- Sensor Excitation Voltage : 10VDC
- Sensitivity : 2mV/V | S/N 비 : 54dB
- DISPLAY : 3 1/2 DIGIT | Push 버튼으로 auto zero 설정
- Multi-step filter 통합
- ZERO : Zero offset(± 33%)
- SIZE : 45.5(W) X 129(H) X 220(D)mm
- 전원 : AC220V-1PHASE-50/60Hz

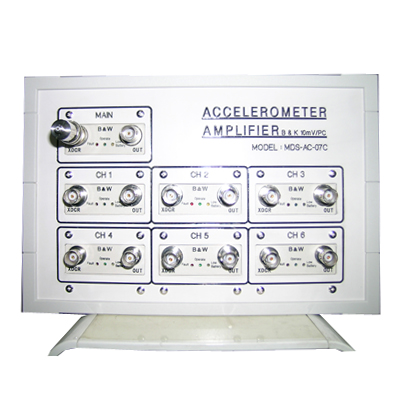

▶ACCELEROMETER AMPLIFIER
개요
- 본 장비는 가속도 SENSOR를 입력받아 신호를 증폭하는 AMPLIFIER이며 MAIN과 6CHANNEL을 측정 할 수 있도록 구성 되어있다.
특성
- POWER : AC220V
- FREQUENCY RANGE(± 5%) : 0.025-10KHz
- INPUT/OUTPUT CONNECTOR : BNC
- FAULT/POWER VERIFICATION : LED

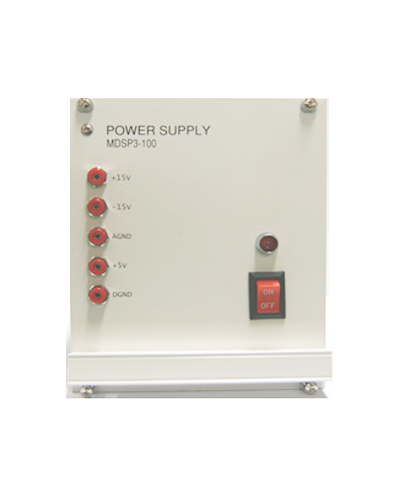

▶ MDSP3-100
개요
- 본 AMP는 AC POWER를 DC POWER로 전환하는 정류회로를 내장한 AMPLIFIER로서 3U SUB RACK CONTROLLER에 장착되며 전원을 공급한다.
특성
- POWER SUPPLY INPUT VOLTAGE : AC220V
- OUTPUT VOLTAGE : 5VDC, ± 15VDC, ± 24VDC
- SIZE : 100(H) X 160(W)

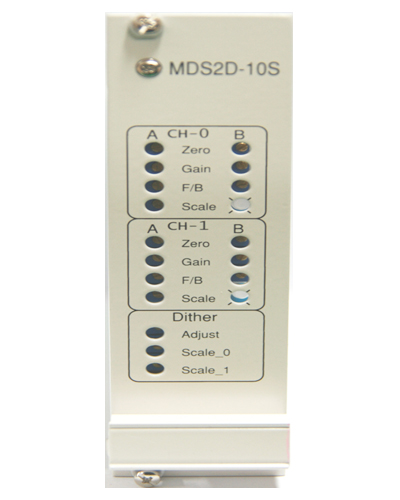

▶ MDS2D-10S
개요
- 본 AMP는 SERVO AMPLIFIER로서 2개의 SERVO VALVE를 제어 할 수 있도록 제작 되었다.
특성
- POWER SUPPLY : ± 15VDC, ± 24VDC
- OUTPUT VOLTAGE RANGE : 0 ∼± 10VDC
- OUTPUT CURRENT RANGE : 0 ∼± 100mA
- DITHER : 21.32 ~ 298.5Hz 조절가능
- SIZE : 100(H) X 160(W)
▣ OPERATION PANEL

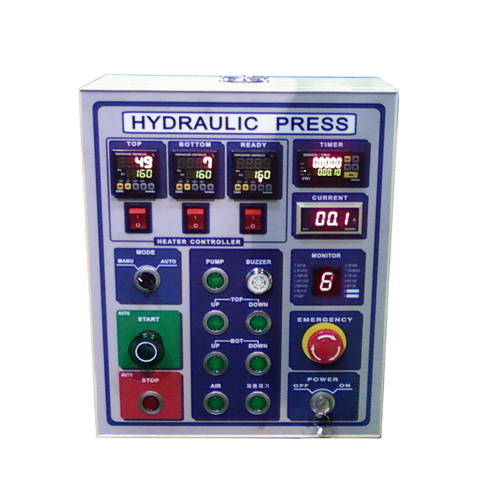

▶HYDRAULIC PRESS OP PANEL

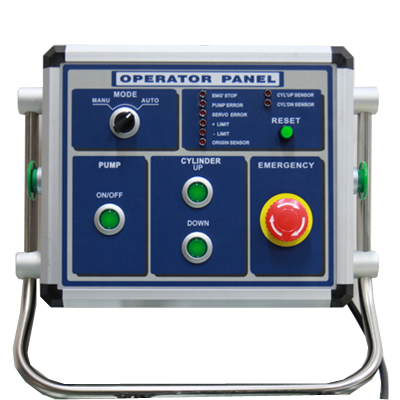

▶ OPERATOR PANEL
▣ Software

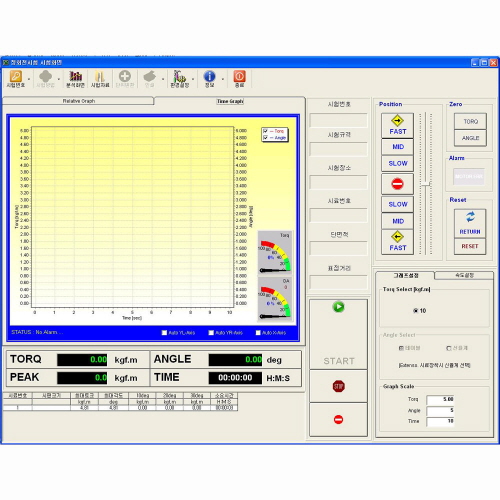

▶슬립토크테스터
개요
- Slip Torque Tester Program입니다.
- 토크와 각도를 측정하여 표시하며 분석합니다.

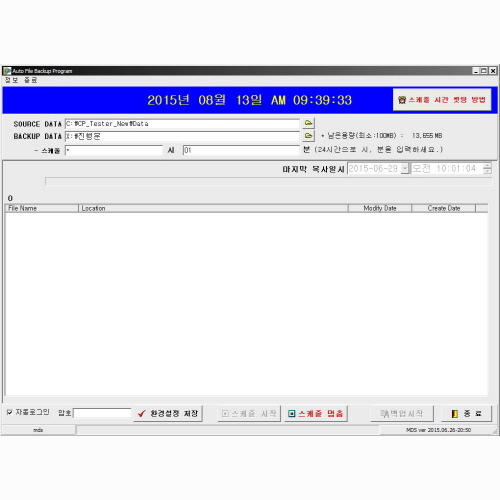

▶ 자동 백업 프로그램
개요
- Auto File Backup Program입니다.
- 백업하고자 하는 폴더를 스케줄에 맞추어 원하는 저장소에 백업합니다.
▶ PQMS
개요
- PQMS Program입니다.
- 생산 설비 컴퓨터의 자료를 네트워크를 통해 데이터베이스서버에 저장합니다.

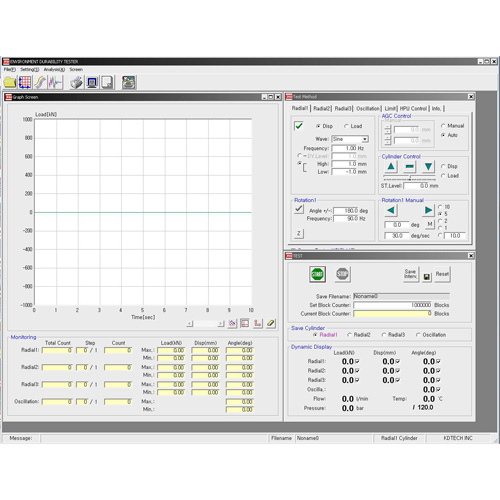

▶ 환경 내구 시험기
개요
- 환경 내구 시험기용 Program입니다.
▣ 기타제품

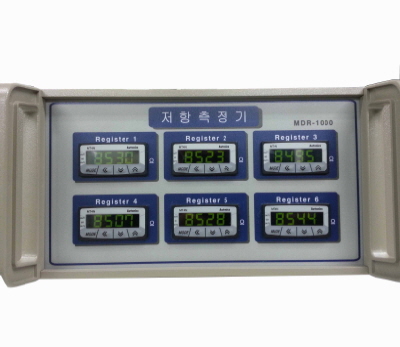

▶ MDR-1000
개요
- 6CHANNEL 저항 측정기로써 저항 값을 동시에 측정하고 DATA를 저장 할 수 있도록 485통신을 사용한다.

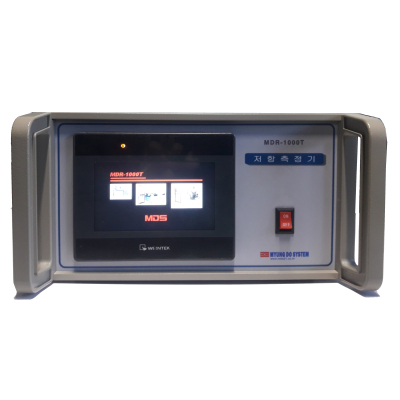

▶MDR-1000T
개요
- TOUCH SCREEN을 이용하여 6CHANNEL의 저항을 동시에 측정하고 DATA를 저장하며 OK, NG의 SPEC을 설정하여 결과를 판정한다.
