Hairpin Bender최종 수정 일자 : 2020-07-24 15:56:04
■설비명 : HAIRPIN BENDER (TUBE BENDER AND MECHANICAL TUBE CUTTING)
■규격(Tube Size) : Ø7.0 / Ø5.0x 0.28t(Groove Tube)
■기계성능
- 동시 Bending 본수 : 7EA
- Hairpin길이 : Min. 300m/m~ Max.1,100m/m
- Pitch : Ø7.0 x 21P, Ø5.0 x 20, 14.14P
- Hairpin Length Working Degree : 800±0.5m/m
Stepped Pulley : ±0.5m/m Less Than
- Cutting Section Dia. : Ø7.0 / Ø5.0x 0.28t (Ø5.8 More)
- Working Speed : L=800mm at 11-13sec/cycle
- Working Radius : Ø7.0 x 10.5R, Ø5.0 x 10.0/ 7.07R
■기계사양

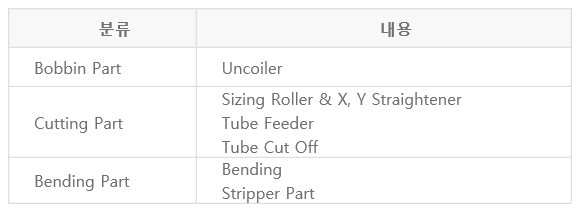

1) 구조
2) 설비규격 : W1,800 x L21,000 x H2,000
3) Tube 절단방식 : Knife Roll
4) Hairpin Length Adjustment
Frame Moving Part : Ball Screw & Rotary Encoder Numerical Control
Frame Moving Fixing Device : HYD. Clamping
■유압장치
- 상용압력 : 80Kg/㎠
- Pump 토출량 : 75ℓ/min
- Motor 출력 : 11.0 KW/hr
- Oil Tank 용량 : 240ℓ
- 유압작동유 : ISO VG-32
- Oil Heating & Cooling : Heating - 3Kw Heater, Cooling - Water Cooled
■AIR PRESSURE UNITS
- Tube Bending : Lubricate
- Tube Cutting : Lubricate
