Tube Expander최종 수정 일자 : 2020-07-24 15:39:02

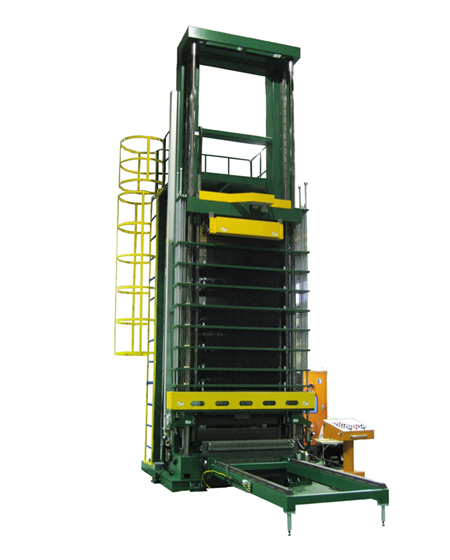

■설비명 : TUBE EXPANDER (확관기) (VERTICAL TYPE-SINGLE SIDE

■제품사이즈 :

- Coil Length : Min. 300m/m~Max. 2300m/m
- Row x Pass : 4 Row x 60 Pass(Ø7.0x12.7x20.4)
- Tube Size : Ø7.0x0.28t(Groove Tube)

■기계사양

- 최대 확관 본수 : 240EA
- 최대 확관 능력 : 40톤(40,000Kg-F)
- 확관 형식 : 1차 확관 및 2, 3차 동시 확관

■TUBE EXPANDER 작동순서

1) Coil Loading
2) Door & Lift Close
3) Ram Low Speed Down
4) Ram High Speed Down
5) Ram Low Speed Down
6) Stop (Timer Working about 0.1~1Sec.)
7) Ram UP
8) Door & Lift Open (Selection Door& Lift)
9) Coil Ejector Pin Up
10) Coil Unloading

■EXPANDING SPEED

- 저속하강 : 3.9m/min
- 고속하강 : 11.6m/min
- 2, 3차 확관 : 3.9m/min
- 고속상승 : 11.6m/min
- 저속상승 : 3.9m/min

■COIL SETTING METHOD : DOOR & LIFT TYPE

■유압장치

- 상용압력 : 고압 140Kg/㎠ / 저압 70Kg/㎠
- Pump 토출량 : 189ℓ/min
- Motor 출력 : 37 KW/6P

■2, 3차 조정방식 : MOTOR 구동 0.5HP

■HOLDING BLOCK 조정방식 :Ball Screw Up, Down Motor Drive 2.0HP

■안전장치 : Rod Bending Safety Device / Photoelectron Sensor

■AUTO BACK PLATE SYSTEM : Hydraulic Cylinder & Ball screw Type

■AUTO ROD SELECT SYSTEM : Rod 교체장치

■설비규격 : W2400 x L3200(LIFT OPEN 5880) x H7720

■총 중량 : 약 15TONS

■설비명 : TUBE EXPANDER (확관기) (VERTICAL TYPE-SINGLE SIDE)

■제품사이즈

- Coil Length : Min. 300m/m~Max. 2,300m/m
- Row x Pass : 5 Rows x 50 Pass(Ø7.0x12.7x21) / 4 Rows x 40 Pass(Ø9.52x22x25.4)
- Tube Size : Ø7.0x0.28t / Ø9.52x0.32t (Groove Tube)

■기계사양

- 최대 확관 본수 : 250EA / 160EA
- 최대 확관 능력 : 50톤 (50,000Kg-F)
- 확관 형식 : 1차 확관 및 2, 3차 동시 확관

■TUBE EXPANDER 작동순서

1) Coil Loading
2) Door & Lift Close
3) Ram Low Speed Down ->High Speed Down -> Low Speed Down
4) Stop (Timer 작동 약 0.1~1Sec.)
5) Ram UP
6) Door Open & Lift Open (Selection Door & Unit)
7) Coil Ejector Pin Up
8) Coil Unloading

■EXPANDING SPEED

- 저속하강 : 3.0m/min
- 고속하강 : 10.0m/min
- 2, 3차 확관 : 2.0m/min
- 고속상승 : 8.0m/min
- 저속상승 : 2.0m/min

■COIL SETTING METHOD : DOOR & LIFT TYPE

■유압장치 :

- 상용압력 : 고압 140Kg/㎠, 저압 70Kg/㎠
- Pump 토출량 : 230ℓ/min
- Motor 출력 : 37 KW/6P
- Oil Tank 용량 : 1,000ℓ
- 유압작동유 : ISO VG-46

■2, 3차 조정방식 : MOTOR 구동 0.5HP

■HOLDING BLOCK 조정방식  :

Ball Screw Up, Down Motor Drive 2.0HP
( Rotary Encoder Numberical Value Control Methord )

■안전장치 : Rod Bending Safety Device / Photoelectron Sensor

■설비규격 : W2,600 x L2,500(LIFT OPEN 5,200) x H7,500

■총 중량 : 약 16TONS

■설비명 : TUBE EXPANDER (확관기) (VERTICAL TYPE-SINGLE SIDE)

■제품사이즈 :

- Coil Length : Min. 250m/m~Max. 1,100m/m
- Row x Pass : 4 Rows x 46 Pass(Ø7.0x21x21.65)
- Tube Size : Ø7.0x0.28t(Groove Tube)

■기계사양

- 최대 확관 본수 : 184EA
- 최대 확관 능력 : 24톤 (24,000Kg-F)
- 확관 형식 : 1차 확관 및 2, 3차 동시 확관

■TUBE EXPANDER 작동순서

1) Coil Loading
2) Door Close
3) Ram Low Speed Down ->High Speed Down -> Low Speed Down
4) Stop (Timer 작동 약 0.1~1Sec.)
5) Ram UP
6) Door Open
7) Coil Unloading

■EXPANDING SPEED

- 저속하강 : 2.0m/min
- 고속하강 : 9.0m/min
- 2, 3차 확관 : 2.0m/min
- 고속상승 : 10.0m/min
- 저속상승 : 3.0m/min

■COIL SETTING METHOD : DOOR CLAMP

■유압장치

- 상용압력 : 고압 130Kg/㎠, 저압 70Kg/㎠
- Pump 토출량 : 230ℓ/min
- Motor 출력 : 30 KW/6P
- Oil Tank 용량 : 1,000ℓ
- 유압작동유 : ISO VG-46

■2, 3차 조정방식  : MOTOR 구동 0.5HP

■안전장치 : Rod Bending Safety Device / Photoelectron Sensor

■설비규격 : W2500 x L2500 x H6800

■총 중량 : 약 10TONS

■설비명 : TUBE EXPANDER (확관기) (VERTICAL TYPE-SINGLE SIDE)

■제품사이즈

- Coil Length : Min. 250m/m~Max. 1,100m/m
- Row x Pass : 4 Rows x 40 Pass(Ø7.0x21x12.7)
- Tube Size : Ø7.0x0.28t(Groove Tube)

■기계사양

- 최대 확관 본수 : 160EA
- 최대 확관 능력 : 31.3톤 (31,300Kg-F)
- 확관 형식 : 1차 확관 및 2, 3차 동시 확관

■TUBE EXPANDER 작동순서

1) Coil Loading
2) Door Close
3) Ram Low Speed Down ->High Speed Down -> Low Speed Down
4) Stop (Timer 작동 약 0.1~1Sec.)
5) Ram UP
6) Door Open
7) Coil Unloading

■EXPANDING SPEED

- 저속하강 : 2.0m/min
- 고속하강 : 9.0m/min
- 2, 3차 확관 : 2.0m/min
- 고속상승 : 10.0m/min
- 저속상승 : 3.0m/min

■COIL SETTING METHOD : DOOR CLAMP

■유압장치

- 상용압력 : 고압 130Kg/㎠, 저압 70Kg/㎠
- Pump 토출량 : 230ℓ/min
- Motor 출력 : 50 KW/6P
- Oil Tank 용량 : 1,000ℓ
- 유압작동유 : ISO VG-42

■2, 3차 조정방식

MOTOR 구동 0.5HP

■안전장치 : Rod Bending Safety Device / Photoelectron Sensor

■설비규격 : W2500 x L2500 x H5000

■총 중량 : 약 14TONS
