071-4111-0155
차단 /개폐기 군 최종 수정 일자 : 2020-07-24 11:19:11

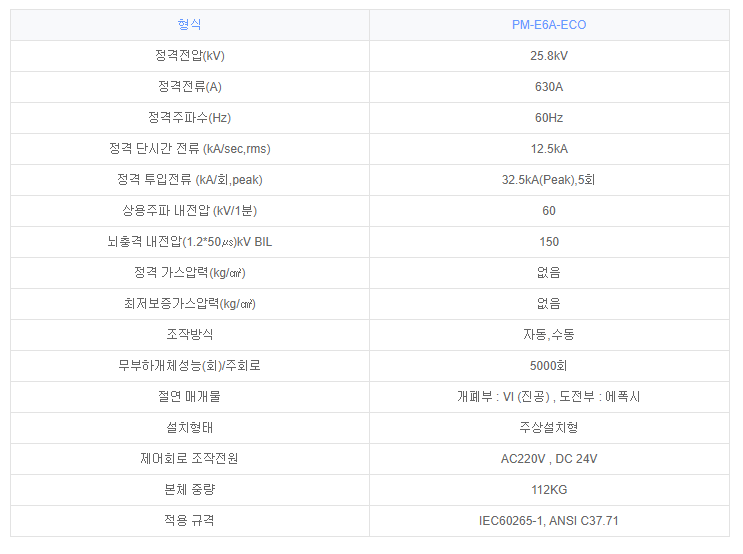

■ 25.8kV Eco- 개폐기
25.8kV Eco- 부하 계폐기(가공용)는 에폭시 절연방식의 진공부하 개폐기를 적용하여 가공배전선로의 구분 및 선로분기에 사용되는 SCADA System 연계시 연격제어가 가능한 친환경 자동형 부하개폐기이다.
*특징
1)SF6 GAS를 사용하지 않는 친환경 부하개폐기
2) 고속도VI소호방식을 채용하여 안정된 차단 및 절연회복 기능
3)조작 방식 : 수동/자동 조작
4)제어함에서 제어스위치를 이용한 현장개폐조작기능(자동형)
5)배터리 시험기능-상태점검을 현장, 원방에서의 시험가능(자동형)
6)일반선로(100mm2), 대용량선로(200mm2)겸용 설치가능함
7) Controller 상태표시 기능 및 잠금기능
-배터리 이상표시 기능
-충전부 이상표시 기능
-개폐상태표시 기능
-컨트롤 도어감시 기능
-잠금기능

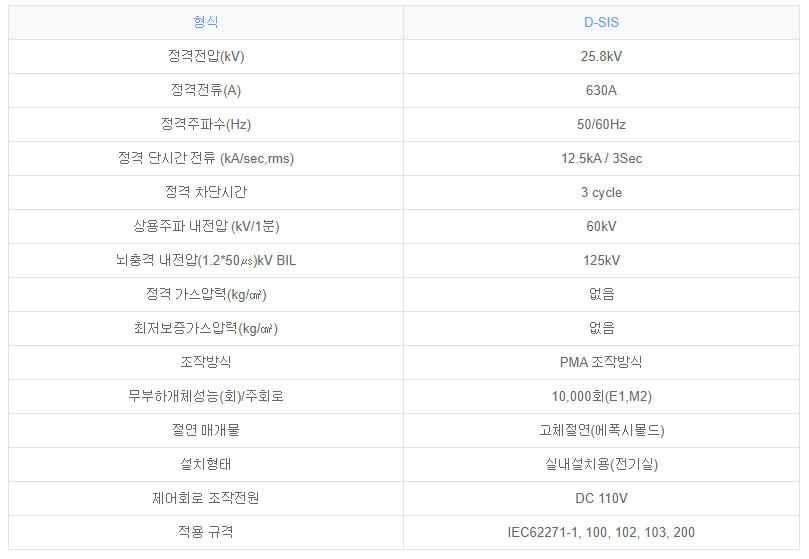

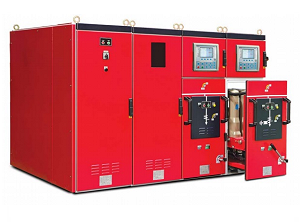

■ 고체 절연개폐장치
25.8kV 인출형 고체절연개폐장치는 노출층전부가 없는 고체절연 방식의 안전하고 컴팩트화된 기술로본체 차단부 내부점검이 가능한 인솔형 구조를 접목시킨 차세대 친환경 제품입니다.
*특징
1) 차단기 인출형구조 : 내부점검용이, 용량증설이 용이, 차단기 고장시 현장수리/ 교체가능
2) 안정성 확보 : 노출 도전부위가 없어 감전사고 없음. 폭발사고 위험 없음. 상간 단락사고 없음, 상별활선상태 감시가능
3)신뢰성 강화 : PMA 매커니즘 적용, 무보수 구현, 기계적/ 전기적 인터록 적용, 내진성능강화 , 리히터 규모 6.3
4) 녹색기술적용제품 환경친환경 제품
5) 소형화 : 설치공간 축소 설치면적/ 높이축소 이동/운송/설치가 용이함

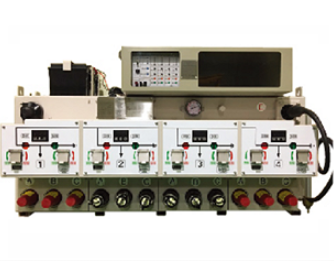

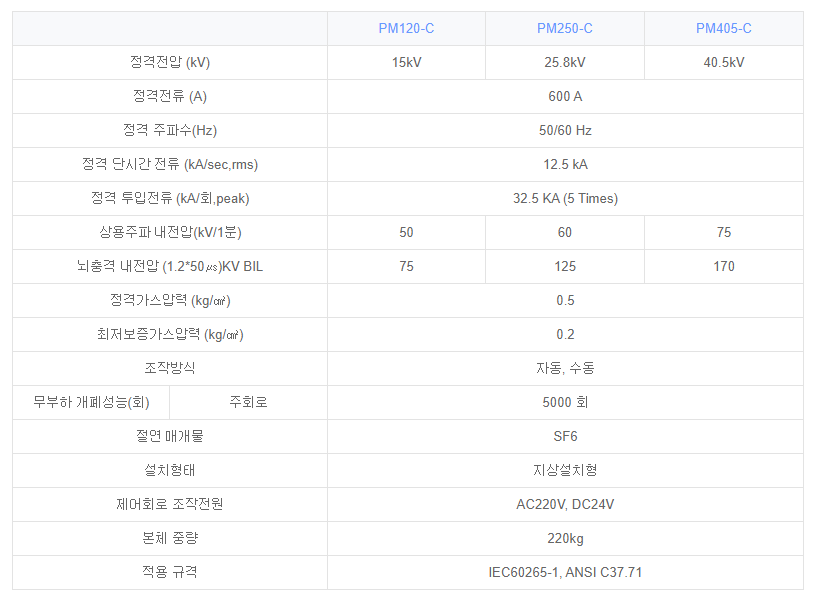

■ 가스절연 부하 개폐기(지중용. MLBS)
25.8kV 가스절연부하개폐기는 가공선로계통의 지중화 추세에 따라 지중배전선로 옥낸 빛 옥외에 설치하여 선 로분기 및 선로의 구분용으로 설계 제작된 다회로 개폐기로써 부 하측 정전 및 다회로 분기목적으로 사용되며 운전을 원격 및 현장에서 자동, 수동으로 제어할 수 있는 제품입니다.
*특징
1)고속도Puffer 소호방식을 채용하여 안정된 차단 및 절연회복 기능
2)조작방식 : 수동/ 자동 조작
3)가스압력 저하 시 전동조작 자동 Lock 기능(자동)
4)제어함에서 제어스위치를 이용한 현장 개폐조작기능(자동)
5) 배터리 시험 기능- 상태점검을 현장. 원방에서의 시험 기능(자동)
6)Controller 상태표시 기능 및 잠금 기능
-가스압력 저하표시 기능
-배터리 이상표시 기능
-충전부 이상표시 기능
-개폐상태 표시 기능
-컨트롤 도어감시기능
-잠금 기능

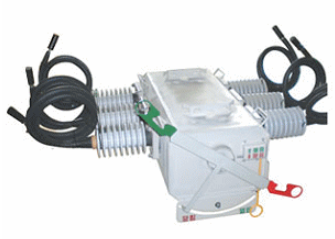

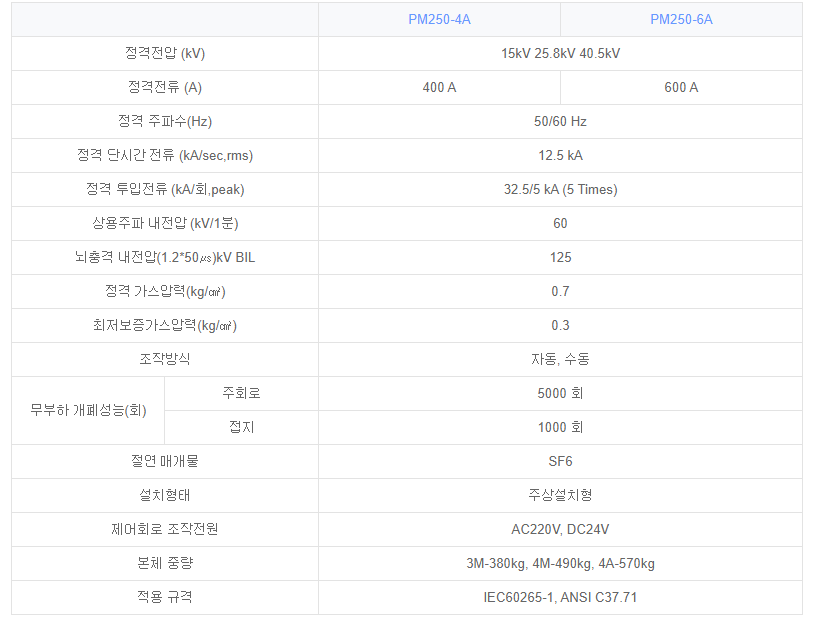

■ 가스절연 부하 개폐기(가공용, PLBS)
25.8kV 가스절연부하개폐기는 SF6 가스의 우수한 소호능력과 절연능력을 이용하여 설계되었으며 가공 배전선로의 구분 및 선로분기, 수용가의 인입용 개폐장치인 인터럽터 스위치의 대용으로 사용되며 SCADA System과 연계시 원격제어가 가능한 자동형 가스절연 개폐기 입니다.
*특징
1)고속도 Puffer소호방식을 채용하여 안정된 차단 및 절연회복 기능
2)조작방식 : 수동/ 자동 조작
3)가스압력 저하 시 전동조작 자동 Lock 기능(자동)
4)제어함에서 제어스위치를 이용한 현장 개폐조작기능(자동)
5) 배터리 시험 기능- 상태점검을 현장. 원방에서의 시험 기능(자동)
6) 각 회로별 접지스위치 구비 보수작업시 충전전류 방전기능
7) 압력게이지 설치에 따른 가스압력 현장식별 가능하며 온도변화에 따른 압력변화 그래프를 설치하여 가스압력 이상유무 식별가능
8) 충전부 비노출구조로 접촉에 의한 사고위험 최소화함
9Controller 상태표시 기능 및 잠금 기능
-가스압력 저하표시 기능
-배터리 이상표시 기능
-충전부 이상표시 기능
-개폐상태 표시 기능
-컨트롤 도어감시기능
-잠금 기능
