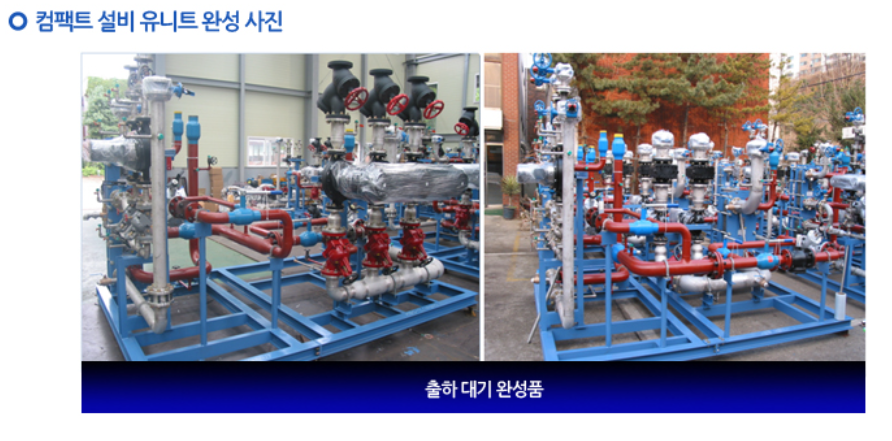

컴팩트 설비 유니트
판형열교환기, 펌프, 온도조절밸트, 자동제어등 지역 난방 Sub-Station에 설치되는 장비를 열교환기 제조사에서 표준화된 모듈로 설계하고 발주처와
지역난방공사의 승인을 득한 후 제조사 공장에서 장비 제작, 구매, 배 관공사 및 검사 등을 일괄적으로 수행하여 지역난방 사용자 기계실에 설치되는 제품입니다.
컴팩트 설비 유니트의 구성

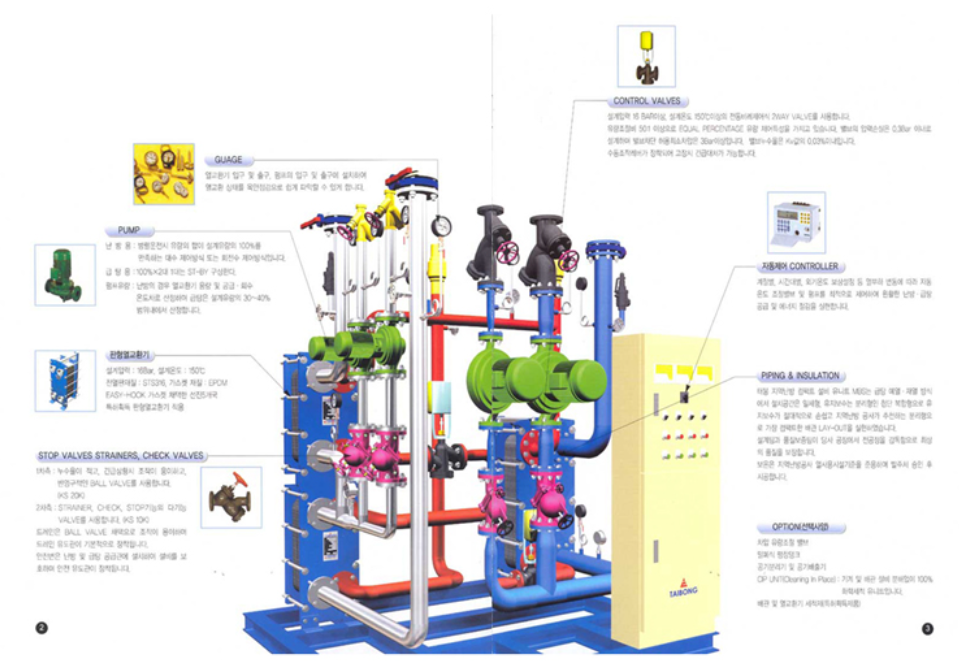

MBS 구성

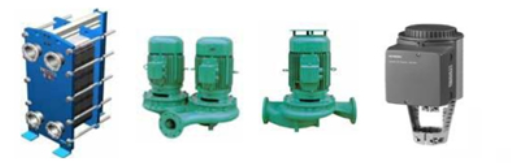

| -판형열교환기 스테인레스 다수의 적층된 전열판 사이로 각각 두 종류의 유체가 통과한다. 고, 저온의 유체가 통과하면 강한 난류에 의하여 급속하게 열교환이 이루어지게 되는데 전열효과가 우수하고, 컴펙트하고, 완전 분해조립식으로 다양한 유로구성 및 증설, 변경이 용이하고 난류에 의해 스케일이 강하다. |
| -펌프(난방,급탕) 급수 및 난방 급탕수등의 액체 이송장치 인라인펌프로 효율이 높고 소음, 진동이 작으며 수직, 수평으로 설치방법이 용이함 난방용: 방열운전시 유량의 합이 설계유량의 100%를 만족하는 대수제어방식 급탕용: 100% x2대 1대는 STAND-BY구성 |
| -컨트롤밸브바디 지역난방수(1차측) 환수라인에 설치되어 난방 및 급탕의 온도를 조절하는 밸브 유체의 흐름을 최적화(소음 및 마모율 최소화)한 Vavle Seat(single) |
| -컨트롤밸브구동부 온도센서의 신호를 받아 컨트롤 밸브를 작동시키는 전자유압식밸브 조작기 유랑조절비 50:1 이상으로 EQUAL PERCENTAGE 유량제어특성을 가지고 있다. 수동조작레버가 장착되어 고장시 긴급대처가 가능하다. |

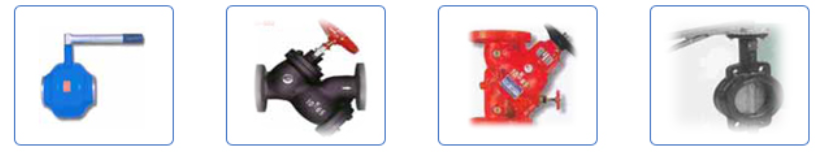

스톱밸트, 스트레이너, 체크밸브, 버트플라이밸브

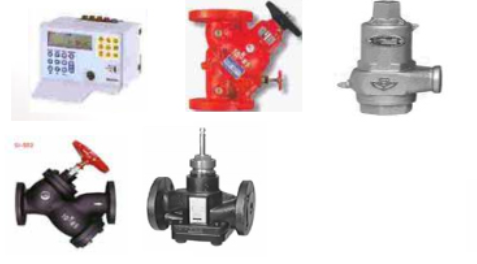

| -자동제어 컨트롤러 급수 및 난방 급탕수등의 액체 이송장치 인라인펌프로 효율이 높고 소음, 진동이 작으며 수직, 수평으로 설치방법이 용이함 난방용 : 병열운전시 유량의 합이 설계유량의 100%를 만족하는 대수제어방식 급탕용 : 100% x2대 1대는 STAND-BY구성 |
| -게이지류 지역난방수(1차측) 환수라인에 설치되어 난방 및 급탕의 온도를 조절하는 밸브 유체의 흐름을 최적화(소음 및 마모율 최소화)한 Valve Seat(single) |
| -안전변 온도센서의 신호를 받아 컨트롤 밸브를 작동시키는 전자유압식밸브 조작기 유랑조절비 50:1 이상으로 EQUAL PERCENTAGE 유량제어특성을 가지고 있다. 수동조작레버가 장착되어 고장시 긴급대처가 가능하다. |

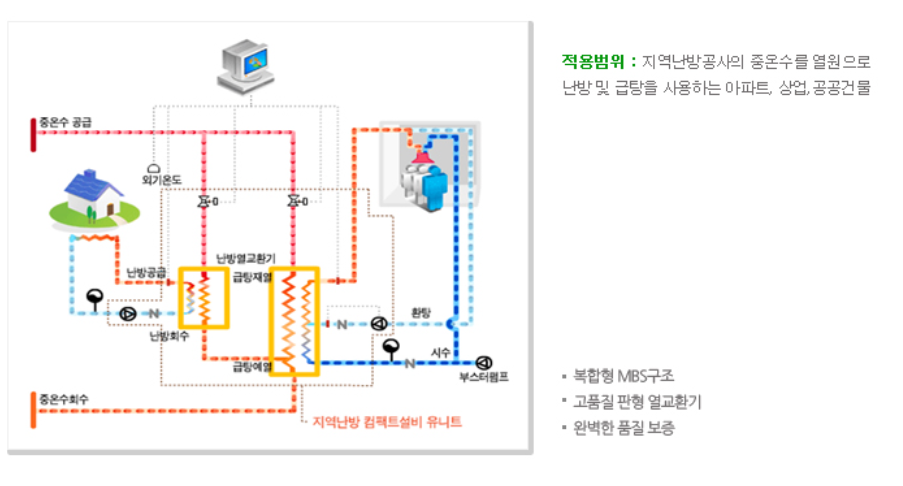

컴팩트 설비 유니트의 지역 난방 시스템
