071-4111-0155

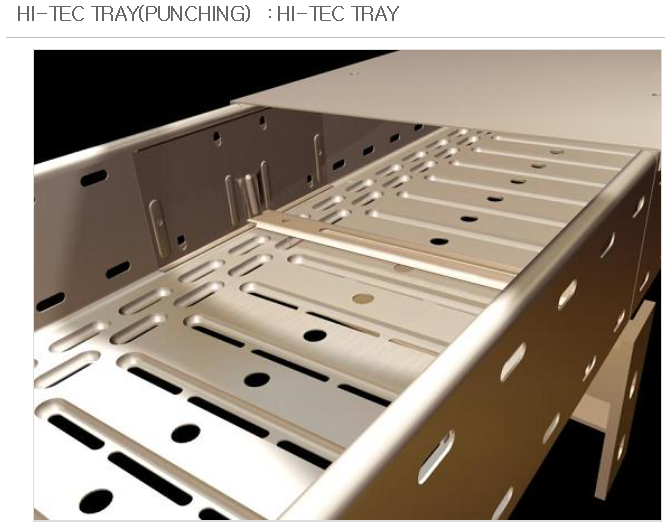

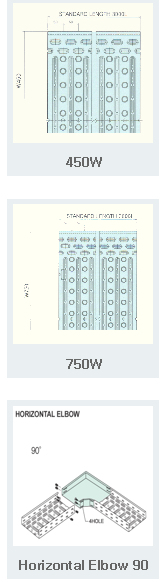

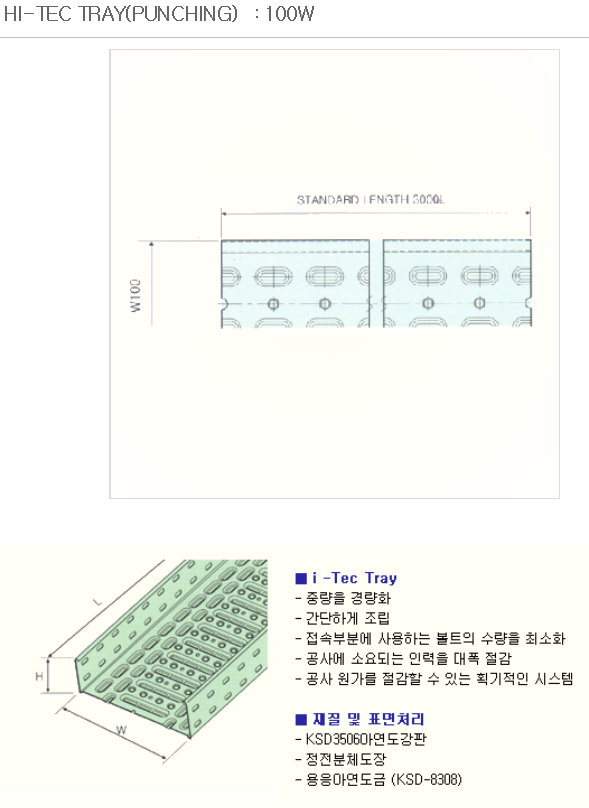

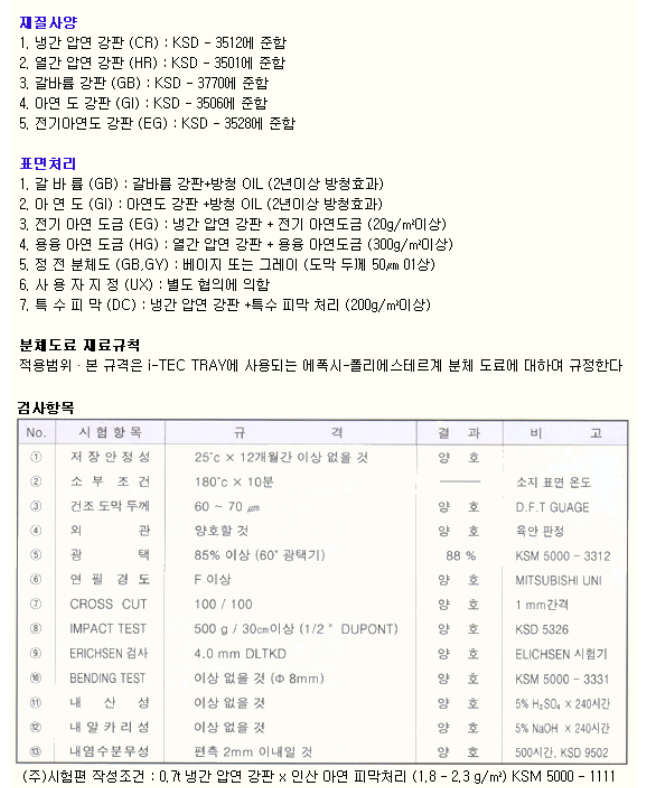

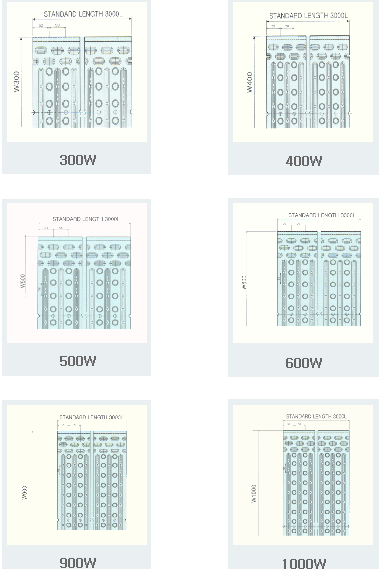

HI-TEC TRAY(PUNCHING) 최종 수정 일자 : 2020-07-21 11:25:23

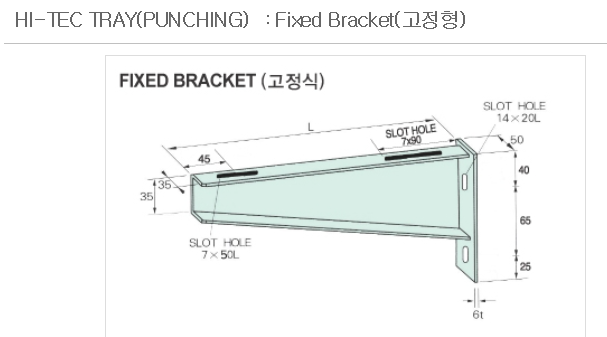

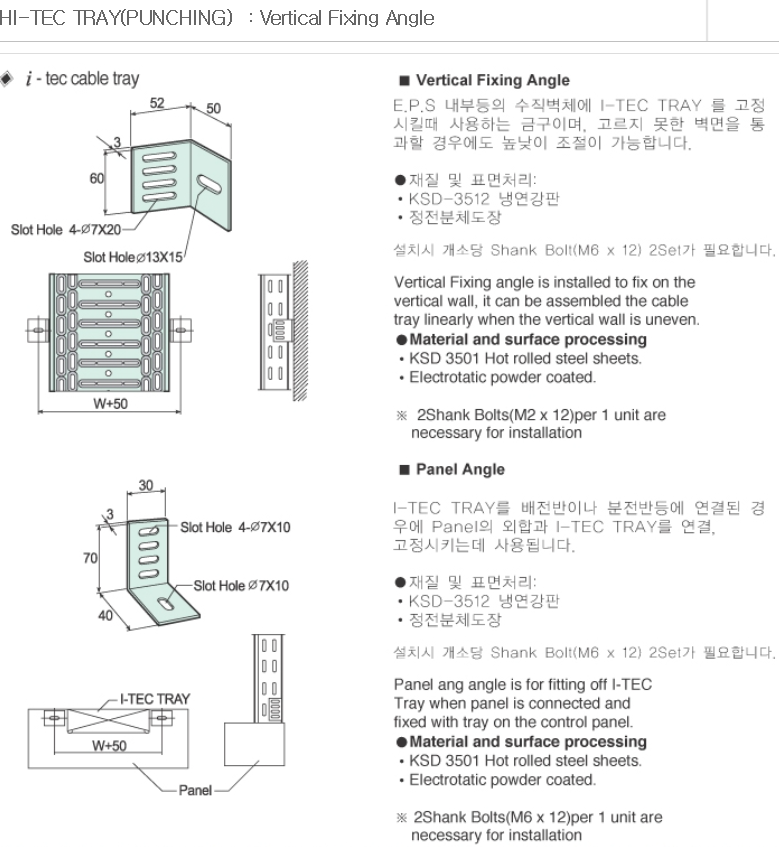

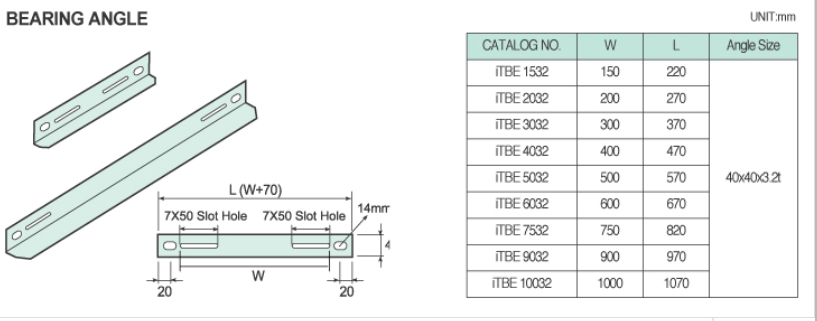

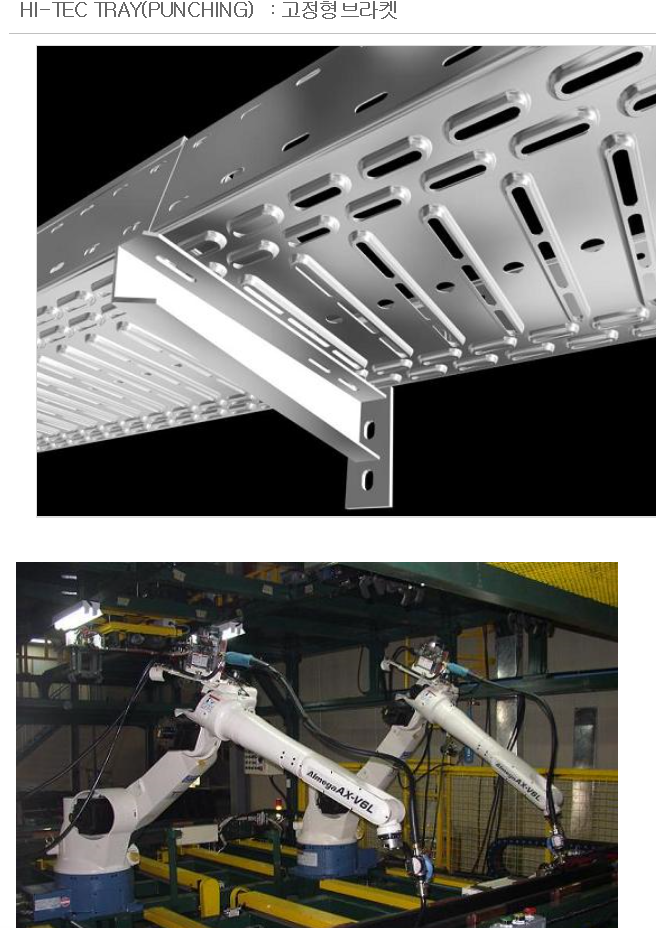

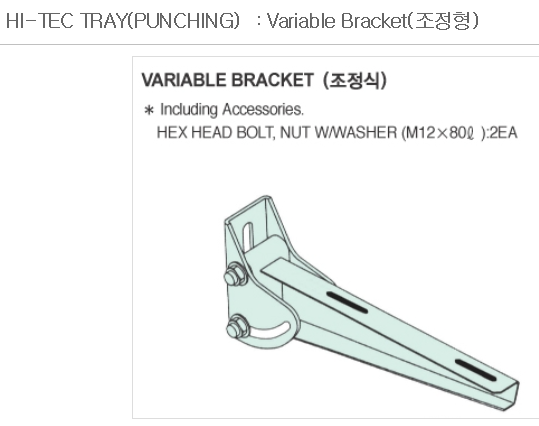

| Fixed Bracket(고정형) ○ i-Tec Tray 라인을 지지하기 위하여 지지대를 콘크리트 벽이나 견고한 벽돌벽과 당사의 U-Support 라고 하는 Support에 설치할 때 사용합니다. ○ i-Tec Tray와 Bracket 체결시 shank bolt/nut(M6X12) 2set가 필요합니다. |

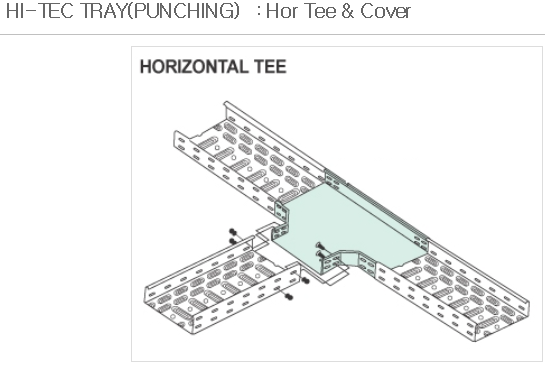

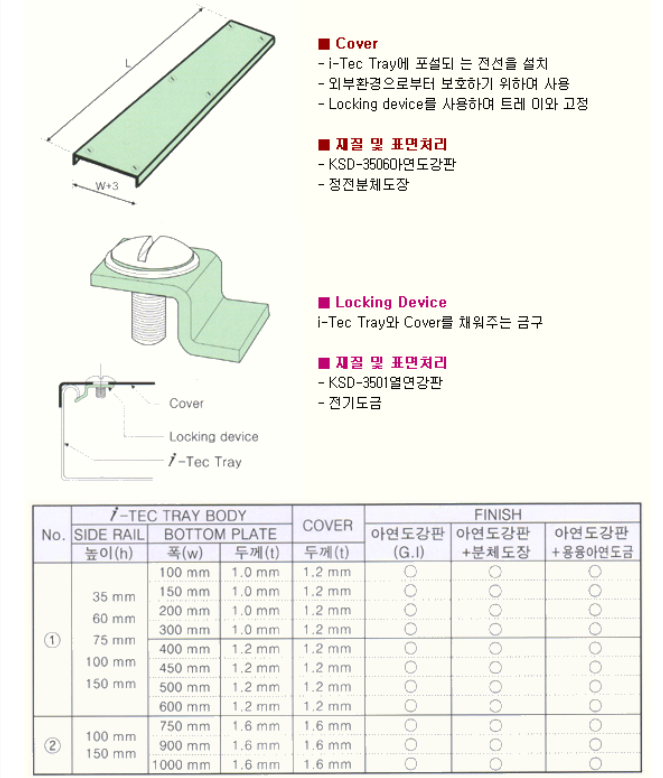

| Horzontal Tee & Cover ○ i-Tec Tray라인이 수평 상태에서 T-자형으로 방향을 전환할 때 사용되는 Fitting입니다. ○ 설치시 Straight Connector 6ea, shank bolt/nut 24set가 필요합니 다. ○ cover에는 Locking Device 4개가 필요합니다. |

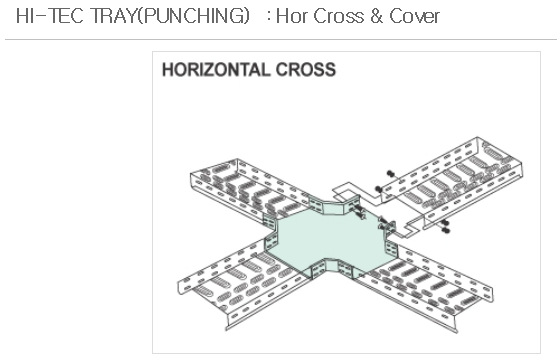

Cross & Cover
○ i-Tec Tray라인이 수평 상태에서 수평 상태에서 +자형으로 방향을 전환할 때 사용되는 Fitting입니다.
○ 설치시 Straight Connector 8ea, shank bolt/nut 32set가 필요합니다.
○ cover에는 Locking Device 4개가 필요합니다

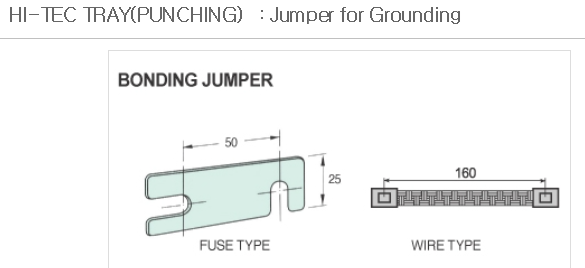

Jumper for Grounding
○ 누전등으로 인하여 i-Tec Tray에 전류가 흐를경우 감전의 위험이 발생하므로 다른 전선관류와 같이 사용전압에 따라 접지공사를 하여야 합니다.

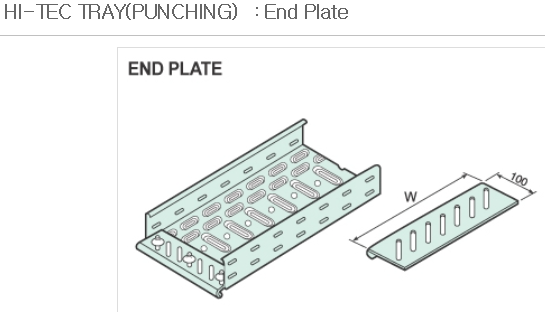

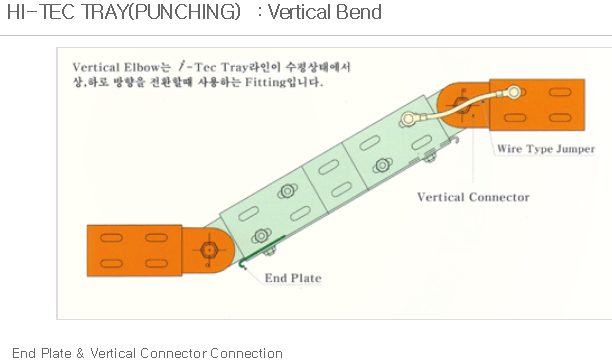

End Plate
○ i-Tec Tray 라인의 방향을 수직으로 전환하고자 할경우 Tray에 Vertical Connector를 연결하여 Vertical Elbow로 사용하는데 이때 Tray 끝단의 강도를 보강하고 포설되는 전선을 보호하기위하여 사용
○ 설치시 shank bolt/nut(M6X12) 2 set

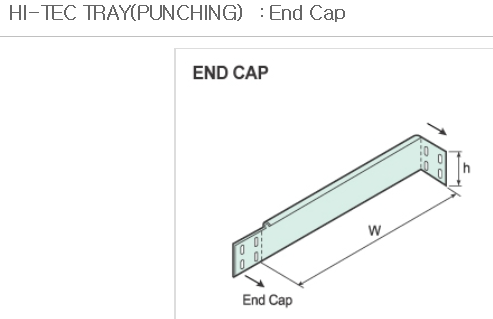

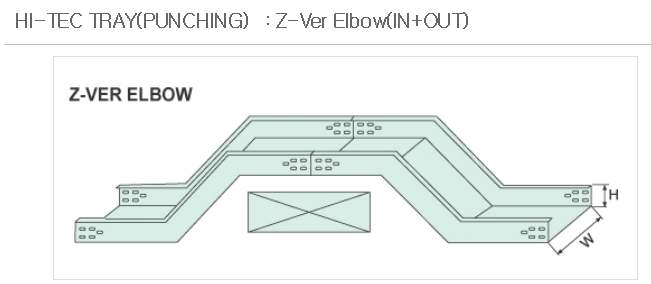

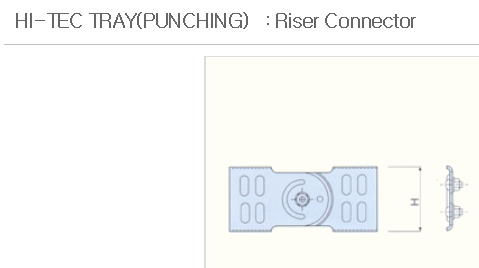

| End Cap ○ i-Tec Tray 라인의 끝단부를 마감처리 하기 위하여 막아줄 때 사용 ○ 설치시 shank bolt/nut(M6X12) 4 set |
| Vertical Connector Set ○ i-Tec Tray 라인의 방향을 상, 하로 전환하고자할 경우 Tray에 Vertical Connector를 연결하여 Vertical Elbow로 사용하는데 이때의 연결 금구 ○ 설치시 shank bolt/nut(M6X12) 12 set |

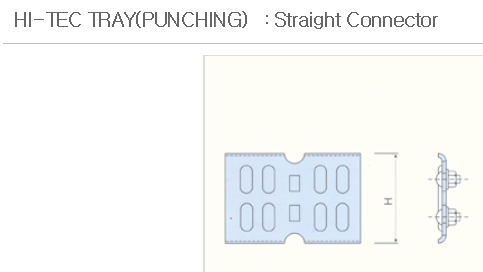

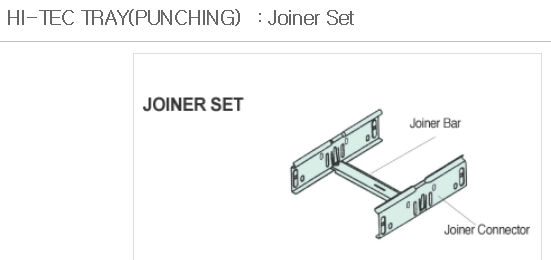

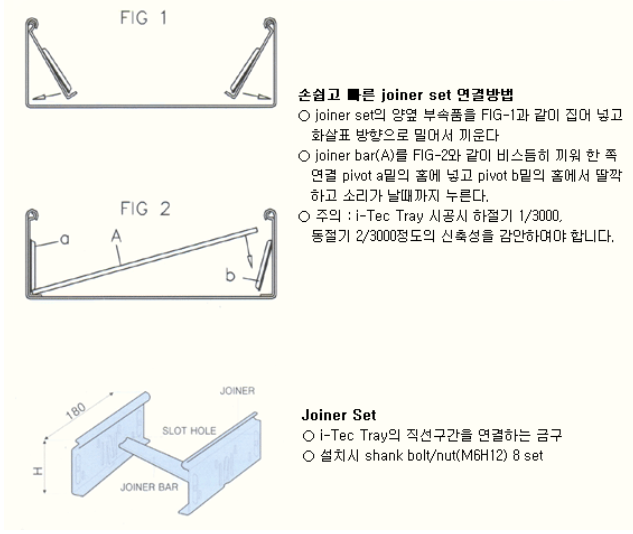

Straight Connector
○ i-Tec Tray 수평 직선구간이 L, T, + 등으로 방향을 전환할 때 Fitting과 Tray 직선구간을 연결하는 금구
○ 설치시 shank bolt/nut(M6X12) 4 set
