◆Spark Plug Gap Test System
-시스템 개요
Engine long block assembly상에서 각 cylinder 기통별 spark plug gap을 일정 상승시간을 가지는 고전압을 인가하여 spark plug에스 스파크가 발생하는 전압을 순차적으로 측정하고 gap이 허용오차 범위 내에 있는지를 검사하여 전반적인 engine 조립라인의 품질 향상을 위한 전용 test system 입니다.

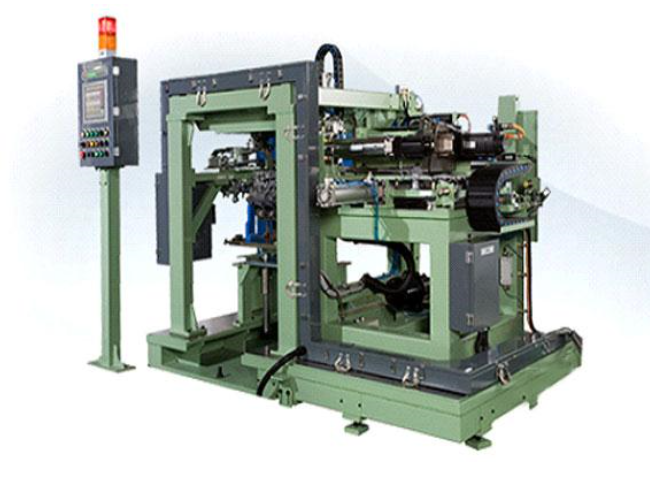

-시스템 외관
-tast 항목 및 불량 검출 항목
Spark voltage value 측정
1) spark plug over gap
2) spark plug under gap
3)lnsulate 파손상태
◆Spark Block Test System
-시스템 개요
Engine short block assembly의 cold run 상태에서 cranking friction torque, oil 통로상에 형성되는 압력및 진동 crank shaft end play를 측정한 wave form 및 data 분석을 통하여, main bearing과 con rod bearing 및 thrust bearing의 오조립, 미조립 이물질 존재의 유무를 확인하고 oil gallery내의 leak 및 blocking의 상태를 미리 확인하여 rrpair man hour의 감소 및 전반적인 engine assembly line의 품질 향상을 위한 장비 입니다.

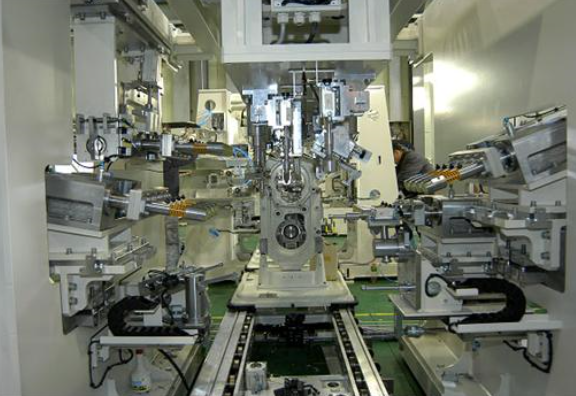

-시스템 외관
-테스트 항목 및 불량 검출 항목
1)Break away torque test - main bearing, con rod bearing의 오 조립, 이물질유무, cylinder bearing 조립 면의 오염 (녹) 또는 이물질
2)Running torque test - crank shaft pin journal, main journal, con rod 대단 부 가공불량
3)Air pressire leak test - main bearing, con rod 조립유무, cylinder block 내 oil gallery의 미가공 및 정상여부
4)NVH Test - con rod beraring유무, 진동 관련 불량
5)End -play test - thrust bearing 미조립
◆Long Block Leak Test System
-시스템 개요
Long Block Leak Test System은 엔진 조립 라인의 엔진 Long block 상태에서 일정한 압력의 air공급으로 oli line과 water line 상에 형성되는 압력을 측정하여 완성엔진에 대한 oil line과 water line의 leak를 미리 확인 하므로서 repair man hour의 감소 및 전반적인 engine의 품질 향상을 위한 전용 test bench입니다.

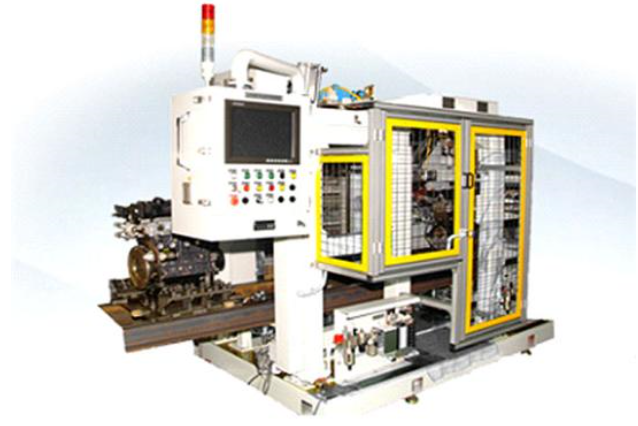

-시스템 외관
-테스트 항목 및 불량 검출 항목
1)oil line leak test - 완성 엔진의 oil line 결함 검출
2)Water line leak test - 완성 엔진의 water line 결함 검출
3)Fuel line leak test - 완성 엔진의 fuel line 결함 검출
◆Helium Leak Test system
-시스템 개요
Helium Leak Test은 완성 엔진의 fuel system을 위한 가장 sensitive leak test sysrem이다. 측정방법은 Engine long block assembly상태에서 helium gas를 엔진 내부로 주입후 외부에서 sniffing 하여 leak상태를 확인한다.

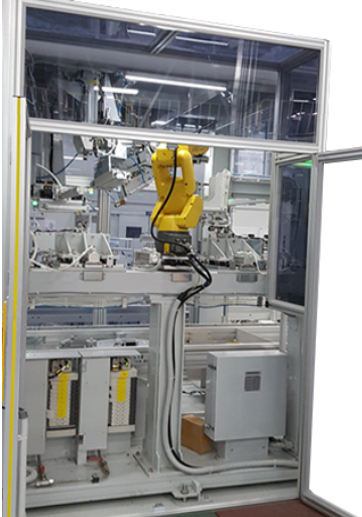

-시스템 외관
-테스트 항목 및 불량 검출 항목
몇개의 테스트 포인트를 지정하여 leak 상태를 확인, 결함을 검출한다.
