순간온수 가열기최종 수정 일자 : 2020-07-21 10:26:19

*순간 온수 가열기(Moment hot water generator)

삼양 스팀용 순간 온수가열기는 20여년간의 보일러 및 산업용 플랜트, 압력용기 제작 기술의 바탕으로 제품 개발과 기술축척을 통해 국내에서 유일하게 국산화되어 삼성전관, 대덕기술 연구단지, 포항제철, 제주 롯데호텔, LG백화점, 에덴스포츠센터. ASME, 기숙사, 사우나, 삼성노블카운티등에 설치되어 품질의 우수성이 입증되어 사용되고 있습니다. 제품의 특성상 자동제어밸브, 나선형 코일 및 동체로 구성 부품류를 국산화 저렴한 가격과 좋은 품질로 소비자의 조건에 맞게 공급하고 있습니다.

*순간온수가열기의 대표적 특성

-COMPACT한 구조로 설치 면적이 일반 급탕탱크에 비하여 1/10 정도면 충분합니다.

-나선형 코일은 1개의 묶음으로 되어있어 배플판이나 지지판이 필요없습니다.

-케일, 부식을 줄이기 위하여 나선형이나 자체 세척능력을 높이는 구조로 안전합니다.

-코일에 가해지는 압력은 하나의 독립체로 흡수 가능합니다.

-비레제어가 가능한 자동 컨트롤 밸브작동에 의한 원하는 온도를 빠르게 온수를 공급할 수 있는 구조 입니다.

-스테인리스 제품을 사용하여 수명이 반영구적입니다.

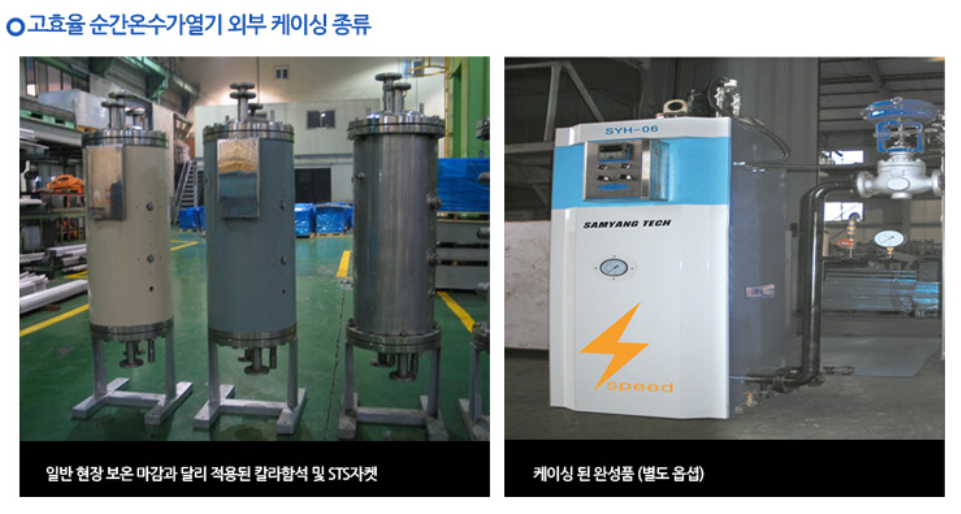

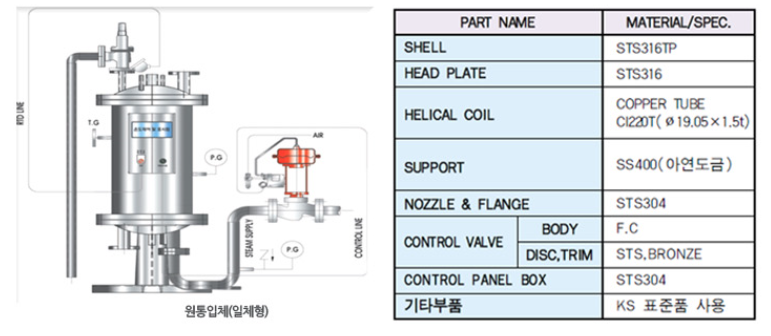

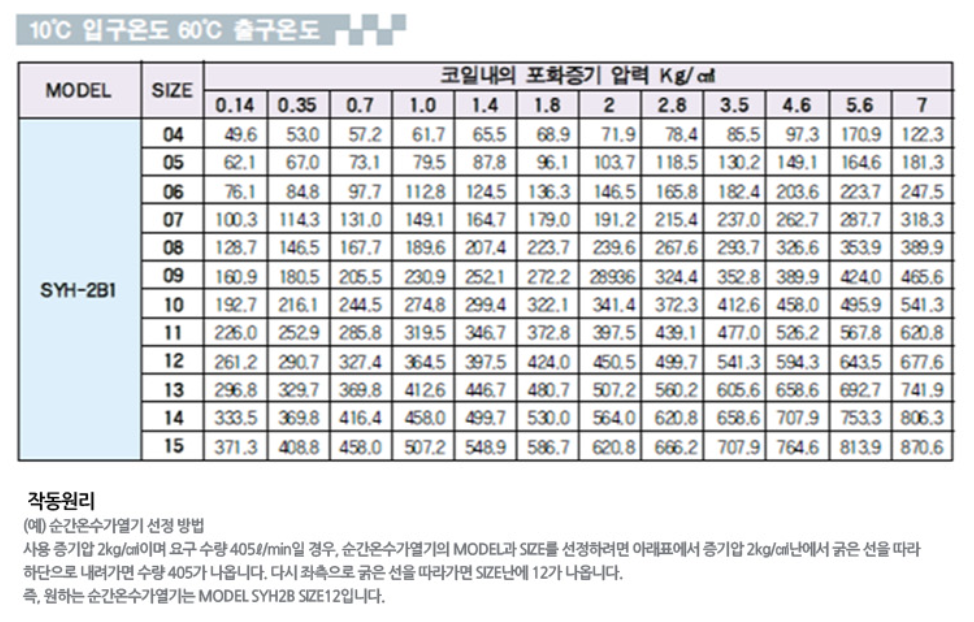

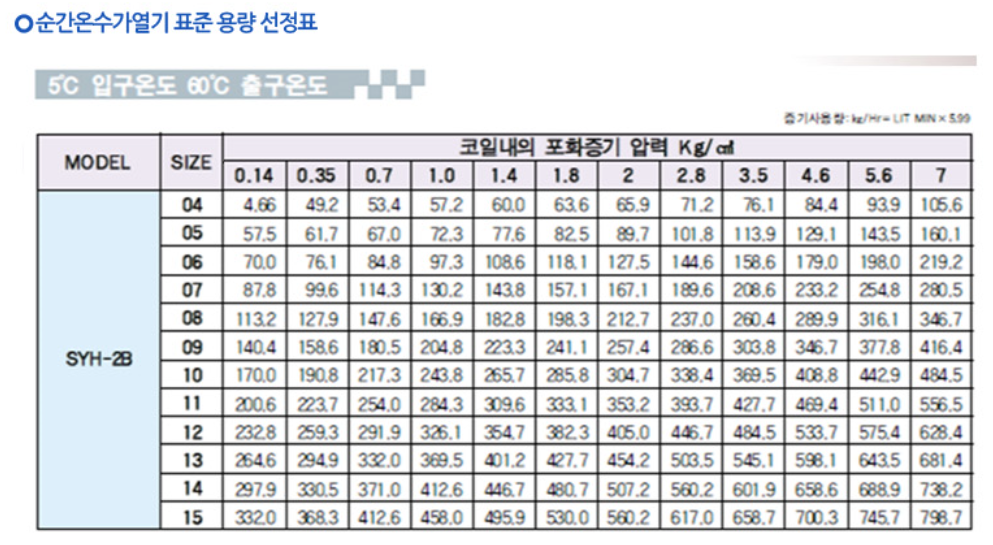

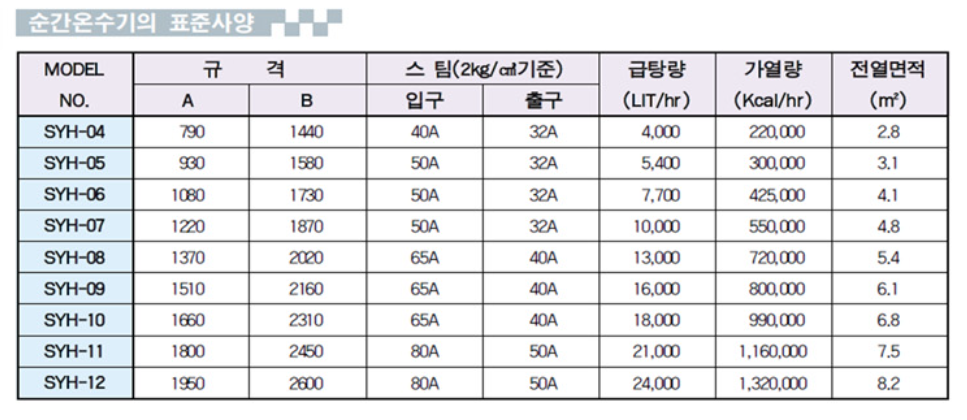

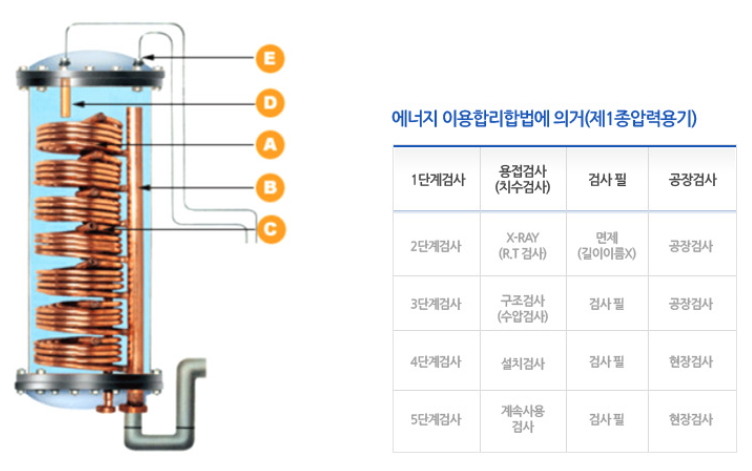

*순간온수가열기 구조

A : 코일(COIL)

동 TUBE에 의한 다양한 설계로 증기 흐름의 용량을 증가시코 열전도율을 현저히 개선하여 비용을 최소로 유지시킨다.

B ,C : 증기 및 응축관(STEAM & CONDENSATE RISERS)

동  PIPE로 설계되어 높은 부식 저항. 강도를 유지시킬 수 있다.

D : 온도 감지 SENSOR

온수가열기 내부의 온도를 감지케 함으로써 원하는 온도에서 ±3℃정도의 온수를 사용할 수 있다.

E : 과열 방지 감지SENSOR

온도가 계속적으로 상승하여 과열되는 것을 감지 온수를 방출함과 동시에 STEM공급을 차단시키는 안전장치이다.

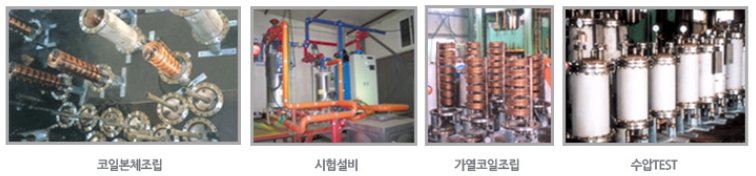

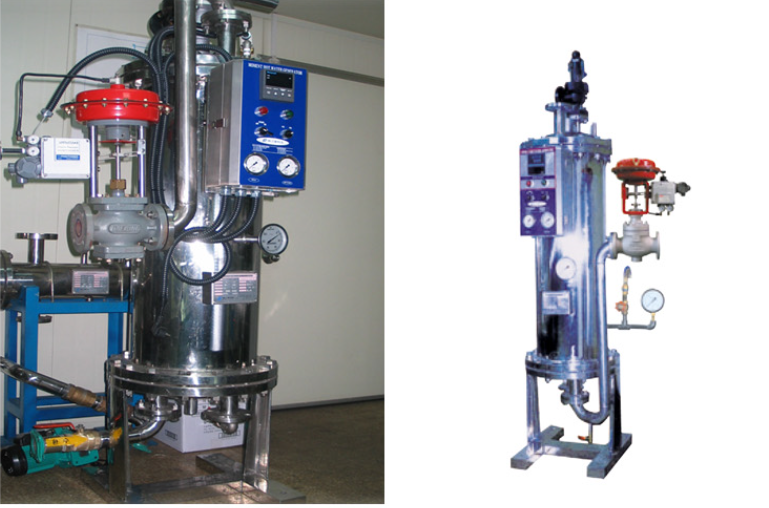

*순간온수가열기 현상

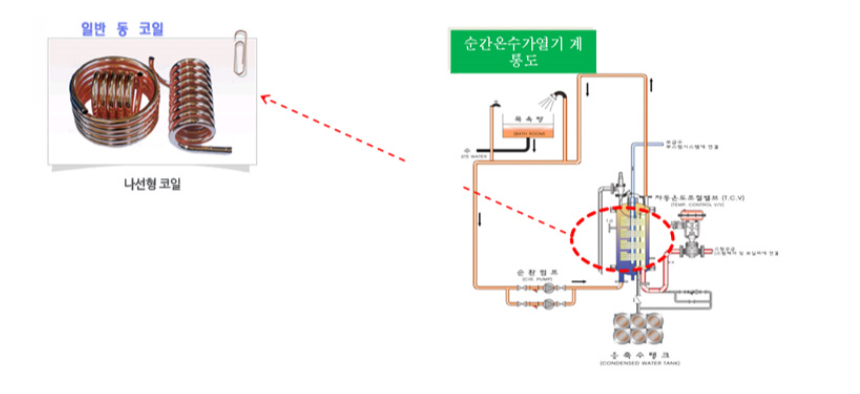

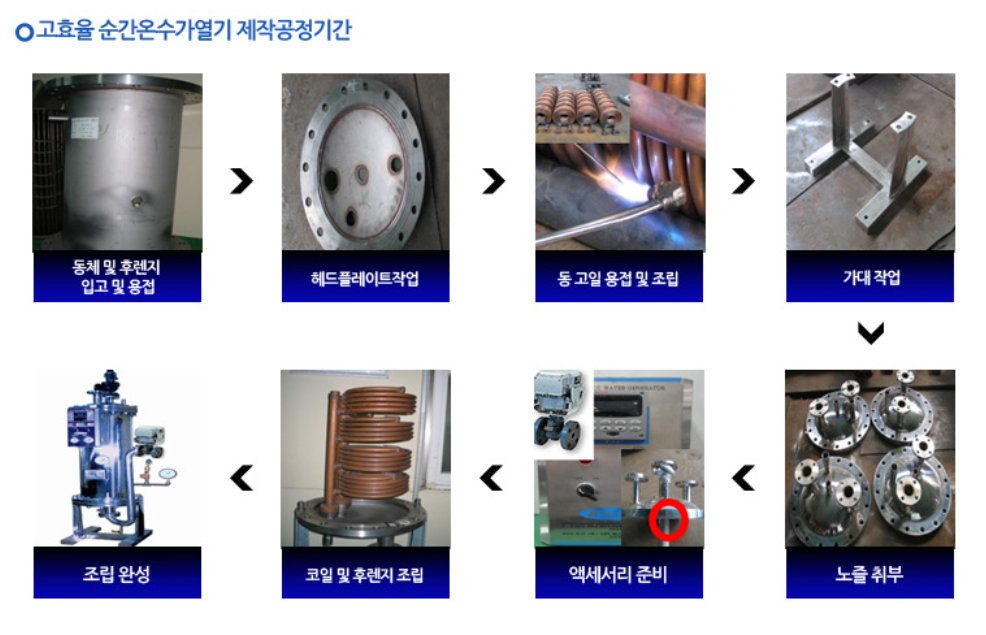

*순간온수가열기 코일

스테인리스 제품을 사용하여 수명이 반영구적입니다.

삼양의 순간온수 가열기는 각각의 코일 묶음으로 되어 있으며. 다른 온수가열기와는 달리 배풀판이나 지지판이 없다. 물의 유속은 부식을 줄이기 위해 상대적으로 낮게 유지 된다. 충분하게 거리가 유지된 각각의 튜브는 물 때 벗기는 능력을 높이면서 최소한으로 스프링에 압력이 가해지는 하나의 독립체로서 작동한다. 심각한 부식상태를 막기 위해 당사 설계의 내구력은 열 충격에도 충분한 강도를 가진다.

물은 밑에서 위로 코일 주변을 흐르며 물이 뜨거워 진다. 증가는 코일 내부에서 응축되며 증가량은 증기 흐름이 자동 콘트롤 밸브로 조절 된다. 모든 응축은 하단 냉각 코일을 통해 외부로 배출된다.

100psig의 증기공력과 함께 80gpm(51/S)44,C로 오르는 일곱번째 코일 히터가 70,C보다 높지 않은 온도에서 응축을 이룰것이라고 간주한다면, 증기 프레쉬의 압력손실이 줄어들 뿐 아니라 사용시 유지비가 줄어든다.

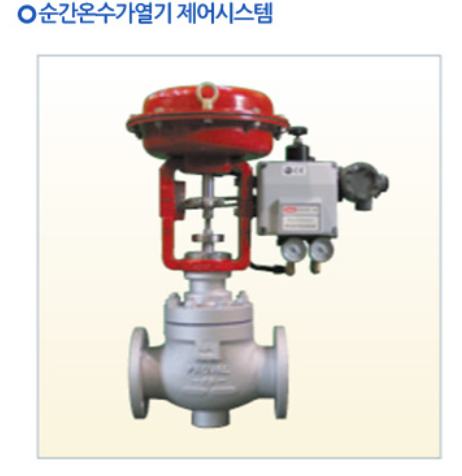

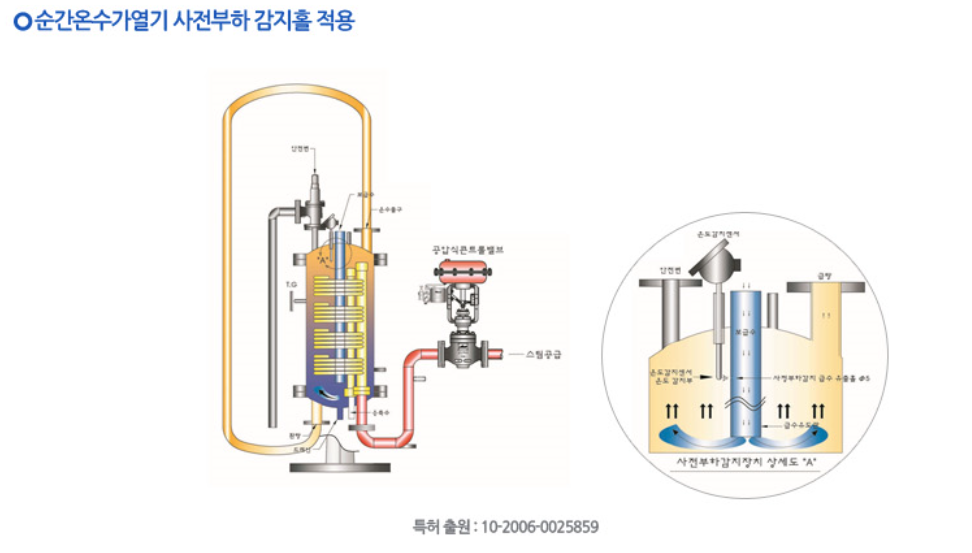

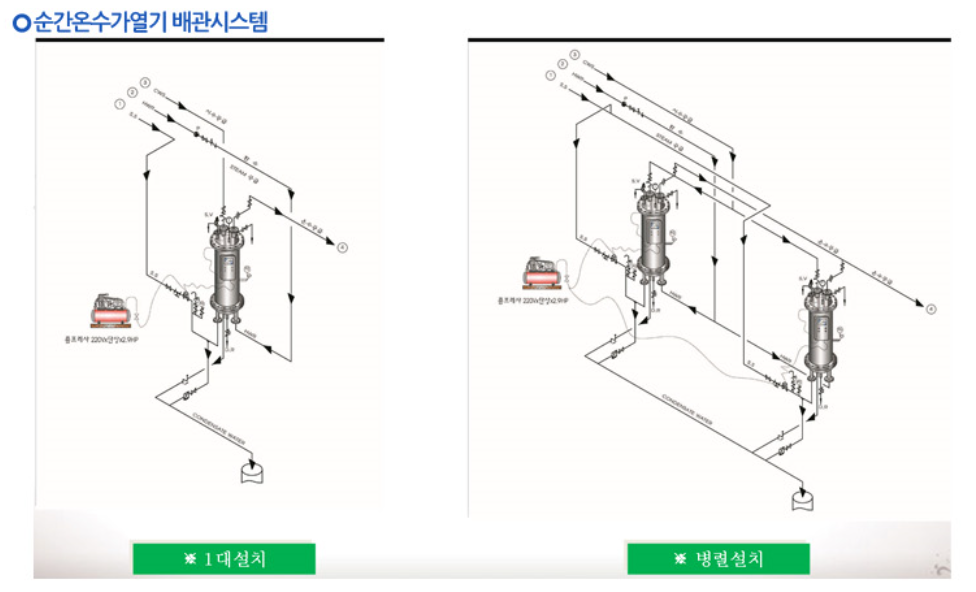

*순간온수기 온도조절 시스템

휴먼모음
온도감지부를 PT100 센서를 사용하고 그 저항값을 PID 제어가 가능한 고성능의 온도 콘트롤러를 이용하여 온돈를 감지하고 그 온도의 변화곡선을 사전
대응자료로 활용하여 급탕량의 부하 변동의 예측제어를 하고 그 조절량을 사전 대응자료로 활용하여 급 탕량의 부하 변동 예측제어를 하고 그 조절량을
4~20mA의 조절시 공압식 조절밸브의 위치제어기인 포지셔너에 보내면 빠른 대응이 장점인 공압밸브를 활용하여 스팀의 양을 조절함으로써 설정치
 +- 3도 이내의 온수를 만들 수 있다.

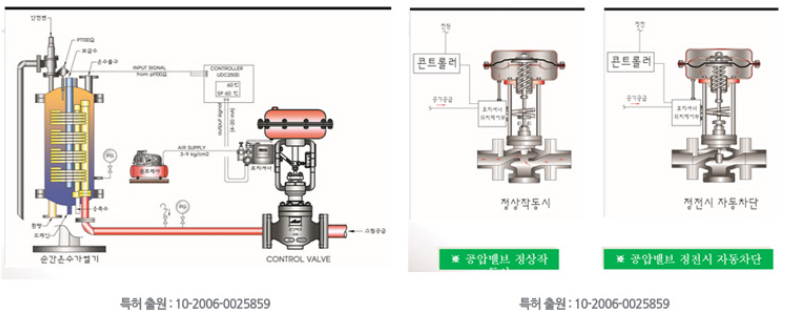

정전시에도 자동으로 밸브가 닫히는 공압식밸브 적용, 가열방지 안전기능
모터 구동방식의 스팀 조절밸브도 사용할 수 있으나 온수부하시 스팀밸브가 개방되어 작동하다가 시스템에 정전발생시 밸브는 제어되지 아니하고 개방된
상태로 스팀을 공급함으로 과열수 공급사고의 원인이 될 수 있다. 따라서 정전으로 온도 콘트롤러 작동이 불가능하여도 스팀조절밸브는 기계적 스프링의
힘에 의하여 즉시 밸브 개도가 0점으로 돌아오는 NORMAL CLOSE(N.C.)기능을 가진 공압식 밸브 채택은 과열 사고를 방지하는데 중요하다.

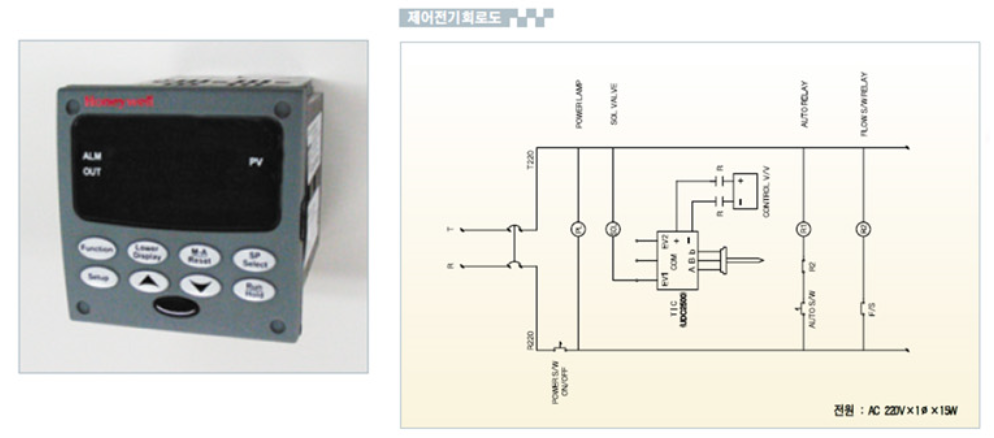

특징
-온수 가열기의 스팀온도조절용 전용 콘트롤러를 사용함으로서, Auto tuning 방식에 의한 최적의 PID 정수설정 및 프로세스 진단기능을 가진 디지털 콘트롤러를 사용합니다.
-정도는 +-2% FS 입니다.
-SET POINT 1~2의 설정이 가능하고, 전환사용이 가능하다.
-Auto tuning 방식에 의한 시동작특성 + 외란응답특성 + Over Shut 억제특성의 3가지 특성을 동시에 실현할 수 있다.
-간단한 조작으로 설정값을 변경할 수 있다.
-출력상태(밸브 개도)-PV변화를 봄으로서, 제어루프의 이상진단이 가능합니다.
-특히, 주출력을 포함한 EVENT출력을 사용하여  EVENT SET POINT(온수기 과열 최대점) 초과하였을 때 자동적으로 과열 방지변을 작동, 과열수를 외부로 분출하는 안전기능을 포함합니다.
-전원이 off상태에서도 입력된 셋팅값은 자체 메모리에 저장되어 전원 on시 정상사용이 됩니다.

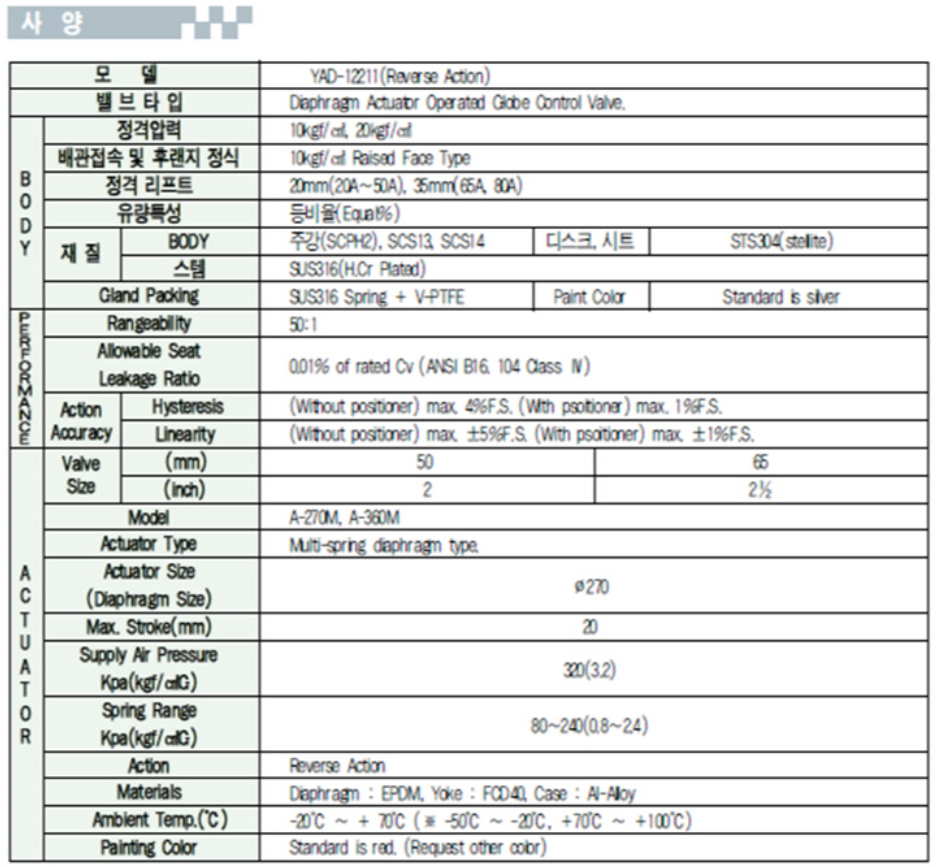

특징
-밸브 전후의 압력차가 직접 프러그에 걸리기 때문에 고차압에 사용 가능하며, 뛰어난 차단능력을 가지고 있습니다.
-전폐시 밸브 시이트에 의한 누설량은 최대유량의 0.01%이내 입니다.
-비부식성의 냉온수 및 증기제어 뿐만 아니라 고온, 고압, 유체에 이르기까지 매우 광범위하게 사용할 수 있습니다.
-등비율(Equal%)의 형상을 가진 DISO는 미세유랑에서 최대 유량까지의 매우 광범위한 비례제어 및 위치비례에 탁월한 성능을 가지고 있습니다.
-뉴메틱 콘트롤 밸브는 정전, 제어신호당락, 에어공급차단 등의 비상시 자동으로 닫히는(Normal CLose) 안전기능을 가지고 있다.(일반 모타구동방식은 N.C기능이 없어 비상시 과열 사고의 원인이 됨)
