제품특징
ㆍ염료박스 기본 64개, 88개, 112개로 구성되어 있다.
(염료박스 수량 및 크기에 따른 특수 사양도 협의 후 제작 가능)
ㆍX,Y,Z 써보제어 시스템을 이용하여 로봇의 이동 속도가 빠르다.
ㆍ4 Combination 계량 할 경우 로봇 이동 시간은 약 1분 30초 소요.
(염료박스 64개 기준)
ㆍ조작이 쉽다.(PC 터치 스크린)
ㆍ써보모터, 써보드라이브를 적용하여 정밀 위치제어가 가능하다.
(262144P/Rev 18bit, ABS 엔코더)
ㆍ유지 보수가 쉽다.
- 분진에 강한 특수 베어링을 사용하여 이물질에 의한 고장 걱정이 없다.
- 독일산 특수 베어링을 사용하여 강도 및 충격에 아주 강하다.
- 일본산 모터 및 제어 부품을 사용하여 전세계 어디서나 부품 수급이 편리하다.

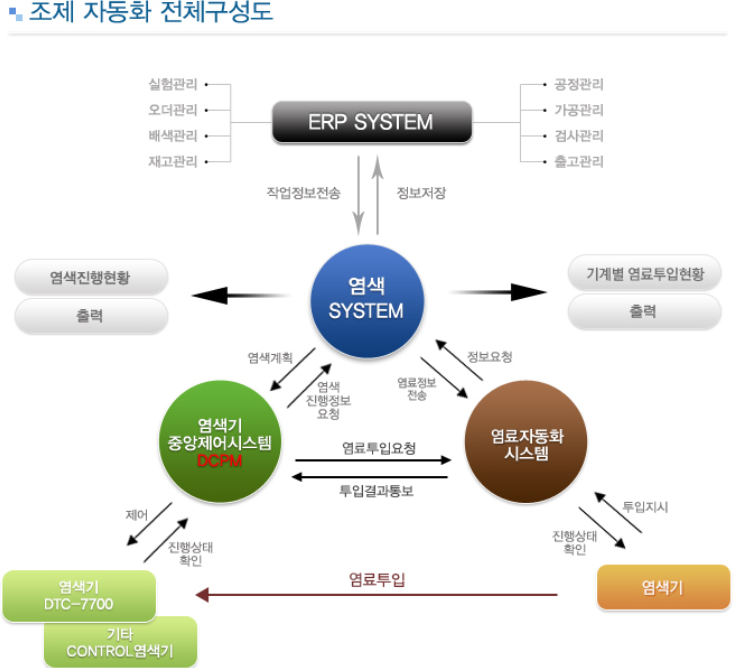

ㆍERP, 바코드 시스템 연동 가능하다.
ㆍ염료실 자동화로 재염 요소 개선, 환경개선 및 작업자의 직무기피 요소를 해소 할 수 있다.
ㆍ소 저울과 대 저울을 작업자가 선택하여 병행 사용 가능하다.
ㆍ한글, 영문, 중문 프로그램.
Model |

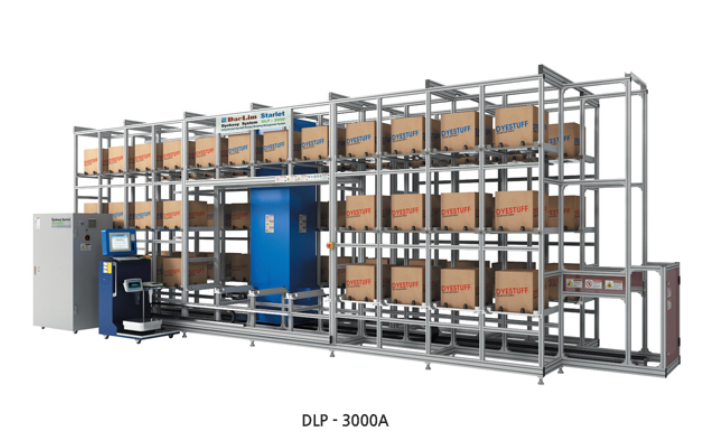

DLP-3000A |
| Transport method | X, Y, Z - Axis servo motor robot |
| Stock rack | 64ea, 88ea, 112ea (Standard) |
| Weigh rack | 4ea (Standard), Additional rack (Optional) |
| Size | Rack part 1set (4 × 3ea) : 2300(W) × 580(D) × 2780(H)mm Weighing part : 650(W) × 810(D) × 1400(H)mm |
| Speed (Moving) | Minimum 1min. 30sec./4 combination |
| Balance | Big size : Maximum 40kg, minimum 0.5g (d=0.5g) Small size : Maximum 2000g (d=0.01g) |
| Power source | 380VAC 50/60Hz 3phase (Minimum 3kw) |
| Weight (Approx.) | Stock rack 64ea : 2020kg Stock rack 88ea : 2400kg Stock rack 112ea : 2780kg |
| Dimension (Approx.) | Stock rack 64ea : 8220(W) × 2540(D) × 2780(H)mm Stock rack 88ea : 10520(W) × 2540(D) × 2780(H)mm Stock rack 112ea : 12820(W) × 2540(D) × 2780(H)mm |

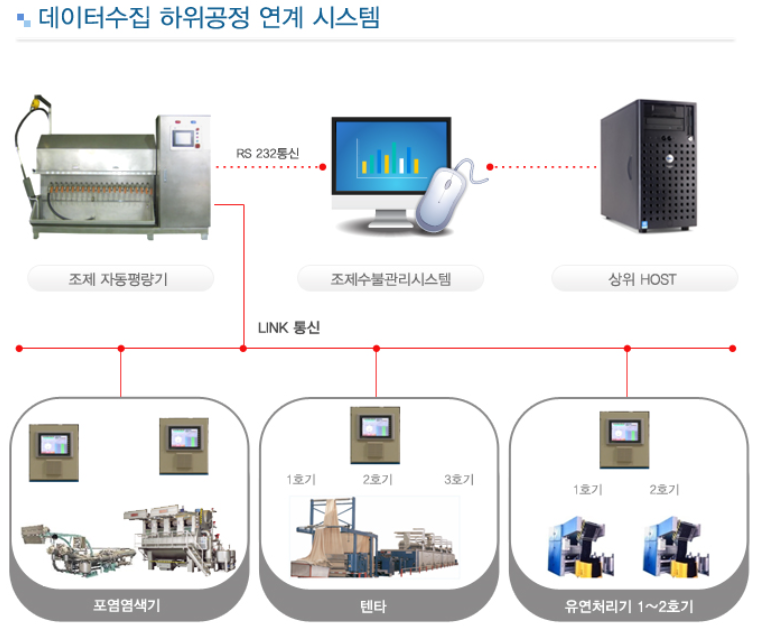

ㆍ생산부 사무실과 처방 데이터 연동 가능하다.
(ERP, 바코드 시스템)
ㆍ소 저울과 대 저울을 작업자가 선택하여 병행 사용 가능하다. (계량 범위 : 0.01g~40kg)
ㆍ제어부를 사용자의 편의대로 좌, 우 180도 조작 할 수 있다.
(Moving 콘트롤러 시스템 적용)
ㆍ조작이 쉽다.(15인치 PC 터치 스크린)
ㆍ계량 결과를 확인 가능하고 출력 할 수 있어 재염 방지.
ㆍ염료별 롯트 관리가 가능하다.
(바코드 프린터 및 스캐너 : Option)
ㆍ사용 염료별 원가 계산이 가능하다.
ㆍ염료 사용내역 관리 프로그램 시스템 적용.
(일/월/년 재고 관리)
ㆍ한글,영문,중문 프로그램 선택이 가능하다.

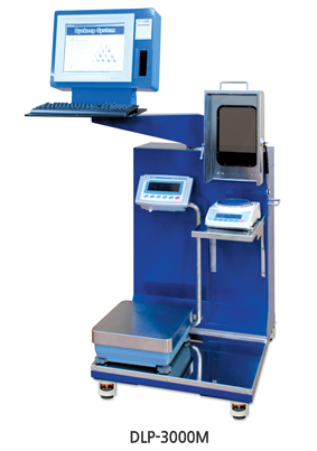

Model
|
DLP-3000M
|
|
| Weighing method | Balance weighing system | |
| Balance |
Big size : Maximum 40kg, Minimum 0.5g (d=0.5g) Small size : Maximum 2000g (d=0.01g) |
|
| Control PC | 15″ PC touch screen | |
| Power source | 220VAC 50/60Hz single phase | |
| Weight (Approx.) | 80kg | |
| Dimension (Approx.) | 1150(W) × 650(D) × 1700(H)mm | |
장비명 |
사양설명 |

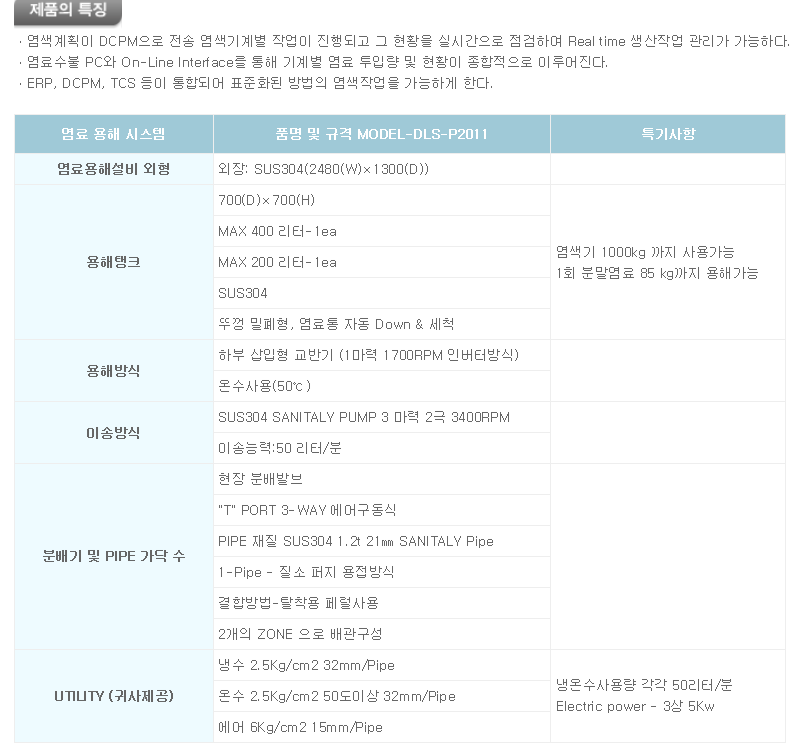

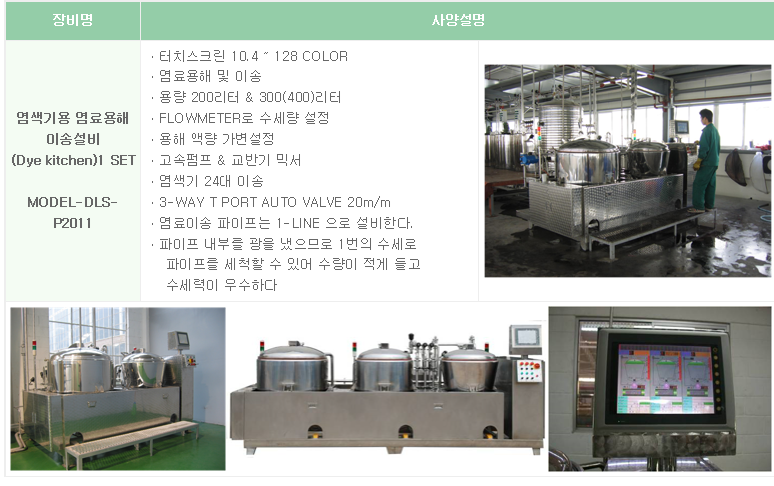

염료/물 이송 배관분배 MODEL-DLS-P2011 |
ㆍ각각의 기계로 염료를 이송하는 PIPE ㆍ3-WAY T PORT AUTO VALVE 20m/m ㆍ염료 파이프는 1-LINE 으로 설비한다. ㆍ이송 파이프는 폴리싱 파이프로 설비한다. ㆍ설비가 간편하고 공간이 작다. ㆍ파이프 내부를 광을 냈으므로 한번의 수세로 파이프를 세척할 수 있어 수량이 적게 들고 수세력이 우수하다. ㆍ3-WAY 밸브 "T" PORT 밸브로 염색기계에 설치한다 ㆍ3-WAY 밸브 "T" PORT 밸브는 페럴로 조립되어 이상 발생시 전 파이프를 탈착할 수가 있다. ㆍ하자 보수가 용이하며 동작 속도가 빠르다. |
장비명 |
사양설명 |
염료/물 이송 배관분배 MODEL-DLS-P2011 |
ㆍ각각의 기계로 염료를 이송하는 PIPE ㆍ3-WAY T PORT AUTO VALVE 20m/m ㆍ염료 파이프는 1-LINE 으로 설비한다. ㆍ이송 파이프는 폴리싱 파이프로 설비한다. ㆍ설비가 간편하고 공간이 작다. ㆍ파이프 내부를 광을 냈으므로 한번의 수세로 파이프를 세척할 수 있어 수량이 적게 들고 수세력이 우수하다. ㆍ3-WAY 밸브 "T" PORT 밸브로 염색기계에 설치한다 ㆍ3-WAY 밸브 "T" PORT 밸브는 페럴로 조립되어 이상 발생시 전 파이프를 탈착할 수가 있다. ㆍ하자 보수가 용이하며 동작 속도가 빠르다. |
장비명 |
사양설명 |

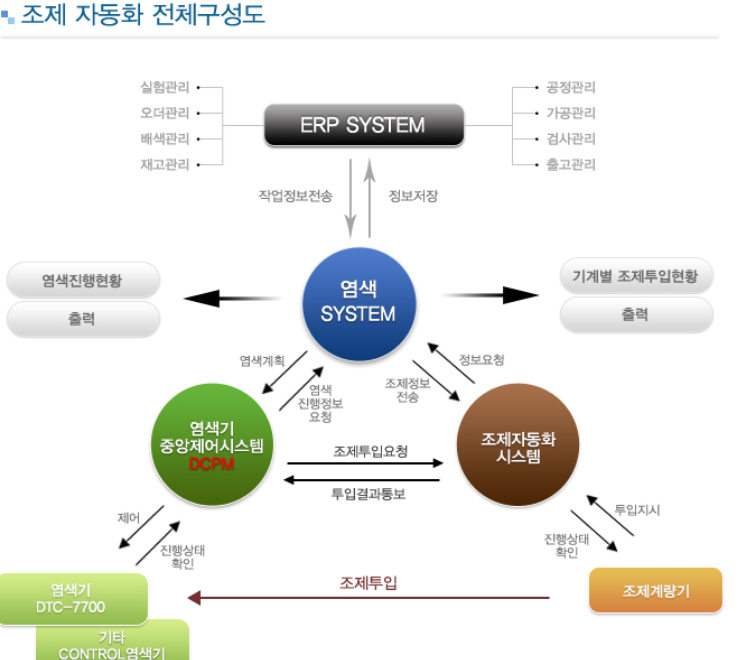

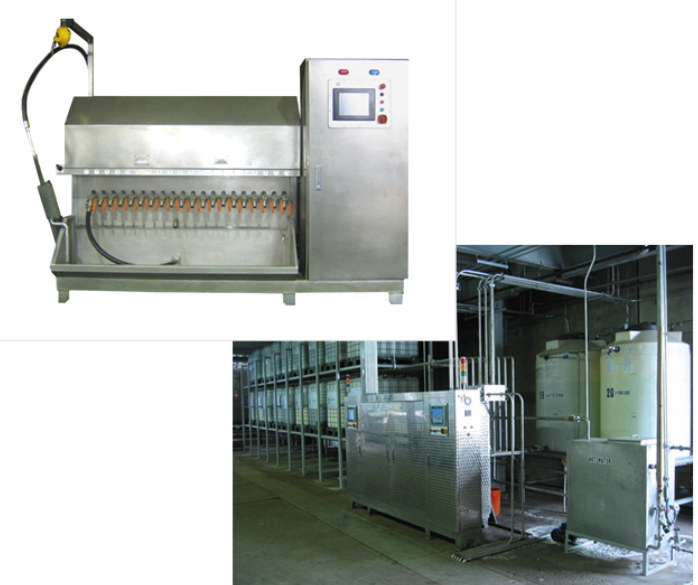

조제 이송 배관 분배 |
ㆍ각각의 기계로 염료를 이송하는 PIPE ㆍ3-WAY T PORT AUTO VALVE 20m/m ㆍ조제 파이프는 1-LINE 으로 설비한다. ㆍ이송 파이프는 폴리싱 파이프로 설비한다. ㆍ설비가 간편하고 공간이 작다. ㆍ파이프 내부를 광을 냈으므로 한번의 수세로 파이프를 세척할 수 있어 수량이 적게 들고 수세력이 우수하다. ㆍ3-WAY 밸브 "T" PORT 밸브로 염색기계에 설치한다. ㆍ3-WAY 밸브 "T" PORT 밸브는 페럴로 조립되어 이상 발생시 전 파이프를 탈착할 수가 있다. ㆍ하자 보수가 용이하며 동작 속도가 빠르다. |
