파이프 라인최종 수정 일자 : 2020-07-20 17:24:16

■ 파이프 라인

의료가스 중앙공급장치는 병원에서 환자를 진료, 처치치료 및 요양하는데 필요한 의료용 가스 (산소, 아산화질소, 질소 ) 의료용 무균공기 및 의료용 흡인을 안전하고 편리하게 사용할 수 있도록 공급원을 중앙기계실 및 가스실에 설치하여 의료용 가스를 필요로 하는 병원내의 각실에 배관 LINE을 통하여 공급하여 주는 장치입니다.

○ Wall outlet

- wall outlet은 의료가스의 중앙공급장치로 부터 공급되는 각 가스의 원활한 사용을 위해 안전장치를 거쳐 최종적으로 필요한 가스를 선택하여 사용하는 장치입니다.

- 가장 일반적인 배출구로서 수술실, 병실등 가스를 필요로하는 병실의 벽면에 사용.

- 배출구는 1구에서부터 5구까지 필요량에 따라 설치하며 ( oxygen, nitrous-oxide, air, vacuum )순으로 배치

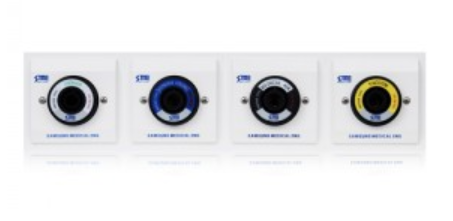

▷  Wall outlet - BS type

Construction

- Outlet : BS type(British standard-BS5682)

- Enclosure : A.B.S

- Cover : A.B.S

- Extension tube : Dia 12.7

- Each gas modular assembly

Mounting Type

- Wall mounted for concealed piping(AH3x-B000)

- Wall mounted for exposed piping(AH4x-B000)

○  OUTLET-Medical Gas Outlet

 벽형 단말장치는 의료가스 중앙공급장치로 부터 공급되는 각 가스의 원활한 사용을 위해 여러 안전장치를 거쳐 최종적으로 가스를 필료로하는 각실의 사용 벽면에 MODULAR화된 BOX로 매립, 또는 부착하여 편리하게 선택, 사용할수 있도록 설치공간을 최소화한 장치입니다.

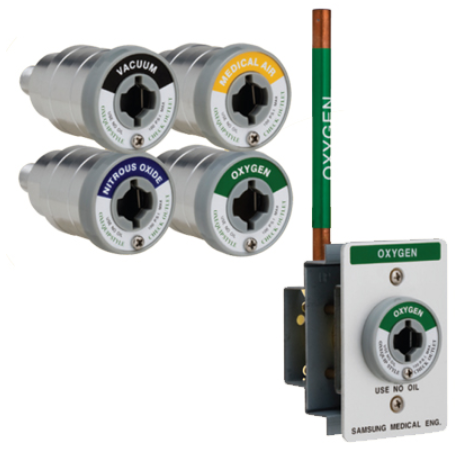

▷ PULL ACTIVE( OXEQUIP)/BJ3X

Type

1. Ceiling Hose Type [BJ3X-1000]

 2. Check and Inlet Type [ BJ3X-2000]

 3. Unity Type

[BJ3X-0000]

[BJ31-0000] OXYGEN

[BJ32-0000] NITROUS OXIDE

[BJ33-0000] COMP-AIR

[BJ34-0000] VACUUM

○ WASTE ANESTHETIC GAS DISPOSAL (WAGD) SYSTEM

마취기에 사용하였던 잔여가스(마취가스)를 inject방식을 통하여 옥외로 배출하는 장치입니다.

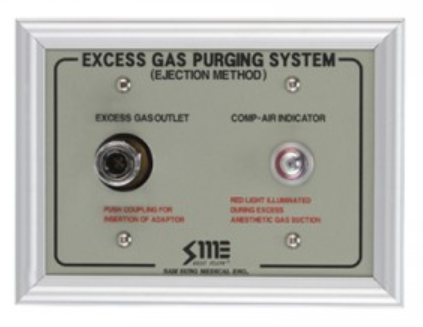

▷ Excess Gas Purging System (AF11-0000)

- The unit sucks away excess anesthetic gas through scavenging tube.

- According to the comp-air in-out fast in the system.

- When gas in-out, including light-On.

FUNCTION

       - Excess N2O GAS Automatic Purging system for O.R.

EJECTOR

      - Air Muffler Type.

TYPE

       - Wall mounted for concealed piping indecator type "GAUGE".

○ ALARM SYSTEM

의료용 가스를 사용하는데 있어 환자에게 필요한 가스를 원활하게 공급하며, 가스의 상태를 감시, 체크는 물론 이상이 발생시에는 ALARM을 울려 의료사고를 방지할 수 있는 SYSTEM입니다.

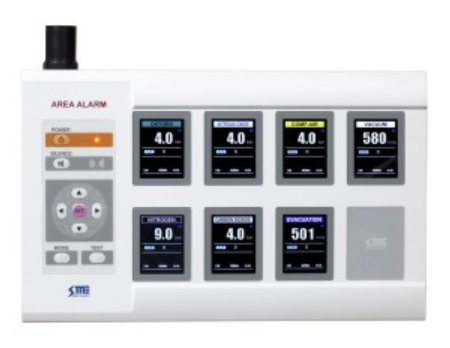

▷ Area Alarm - TFT LCD Digital

* Mounting Type

- Wall mounted for concealed piping ( AD48-1100)

- Wall mounted for exposed piping ( AD48-1200)

* Function

- Digital TFT-LCD readout for each service monitored

- Seperate high, low alarm display

- Built in 5V,24V DC Power supply

- Built in TCP-IP protocol WAB monitored service

- Max. communication distance : 3km

- Alarm pressure range can be controlled by user

- It can check sensor situation

- Display pressure unit can be changed by user

- 90dB alarm buzzer

○ ZONE VALVE

각 층별 또는 전체가스 공급을 차단할수 있는 장치

비상시 전체의 공급을 중단하지 않고 지역에 한해서 보수할수 있도록 하기 위한 기기입니다.

▷ Shut-off(zone) valve

각 층별 또는 전체가스 공급을 차단할수 있는 장치이며 비상시 전체의 공급을 중단하지 않고 지역에 한해서 보수할수 있도록 하기위한 기기입니다.

Mounting Type

1. Wall mounted for Exposed Piping ( AE11-2025)

    incluede monitoring Gauge.

2. Wall mounted for Concealed Piping ( AE12-2025)

Feature

Emergency brakable panel : Acryl Sheet.

Valve : 20 KG/CM2 max/ball valve

○ GAS CONTROL PANEL

수술실 내의 신경, 정형, 성형외과용 Turbo-surgical 기구를 사용하기 위해 가스공급실로 부터 배관 line을 통해 공급되어지는 질소의 압력을 기구와 그사용 용도에 맞게 압력을 조절하여 사용하기 위한 장치입니다.

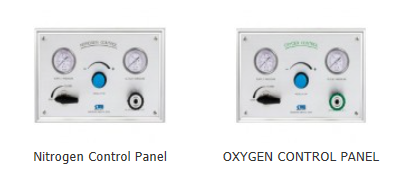

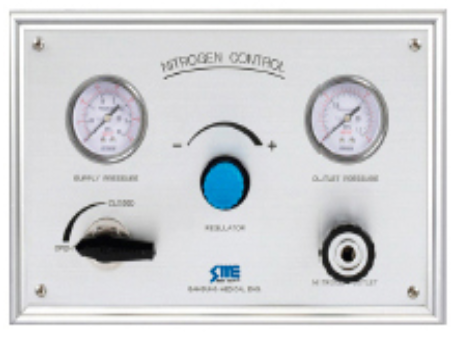

▷ Nitrogen Control Panel

수술실내의 신경, 정형, 성형외과용 Turbo-surgical 기구를 사용하기 위해 가스공급실로 부터 배관 line을 통해 공급되어지는 질소의 압력을 기구와 그사용 용도에 맞게 압력을 조절하여 사용하기 위한 장치입니다.

Type

1.Wall mounted for concealed piping

(AG11-0000)

2.Wall mounted for exposed piping

(AG11-1000)

Included monitoring gauge

Construction

◦ Supply pressure gauge : 30kg/cm²

◦ Outlet pressure gauge : 15kg/cm²

◦ Pressure regulator : 0~15kg/cm²

◦ Outlet : Schrader(Jimmer) type

◦ Included Shut-off valve
