AXLAL FAN최종 수정 일자 : 2020-07-20 17:19:34

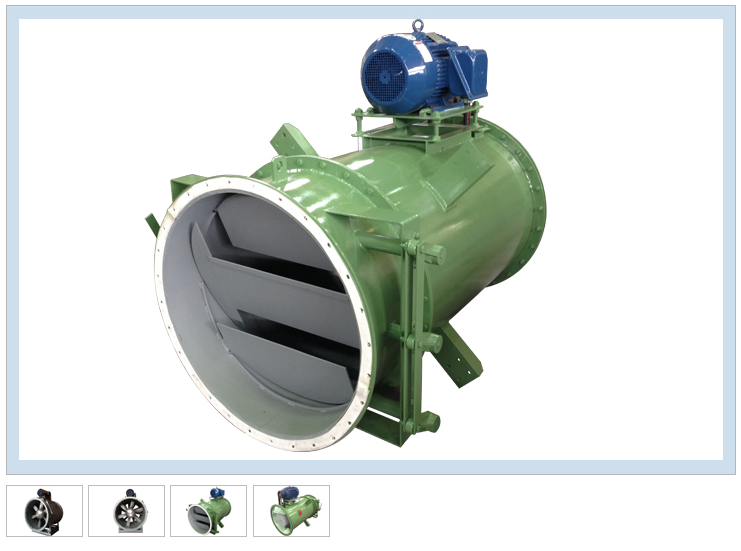

AXLAL FAN
압력에 비해 큰 풍량이 요구되는 설비에 사용되며 SYSTEM 연결이 용이하여 고효율 저소음 시설에 적용된다.
*구조
- 합리적인 단면을 가진 날개와 최적한 날개수와 날개의 각으로 된 임펠라는 중량의 경량화와 균일화를 위해 특수 플라스틱
(PP, PG) 및 AI합금으로 구성되어 있습니다.
- CASING 보강판에 형강을 용접 보강한 견고한 구조로 고속회전에도 충분히 견딜 수 있는 강성을 가지고 있습니다.
- 샤후트에 최고급 BALL BEARING을 사용하고 온도의 영향과 보수에 대해서 충분한 고려를 하였으며 축은 반경강 또는
특수강을 사용하여 우수한 품질을 지니고 있습니다.
*특징
- 가변피치형 임펠라 - 날개의 수량 및 각도를 조절하여 송풍기의 용량을 변경하여 사용할 수 있다.
- 중량이 가볍고 견고하다.
- 분해, 조립이 매우 간단하다.
- 부식성 가스에 저항력이 강하다.
- 저소음이며 효율이 높다.
- Anti Spark (방폭성)
고온용AXLAL FAN
(MODEL NO. : DPSW-DACW-HTAF-15K & TEMP. : 350℃~500℃ & REV. : 700rpm~3,600rpm)
AXIAL FAN의 장점을 최대로 이용하면서 고온의 영향에 대한 대책을 충분히하여 운전에 지장이 없도록 한다.

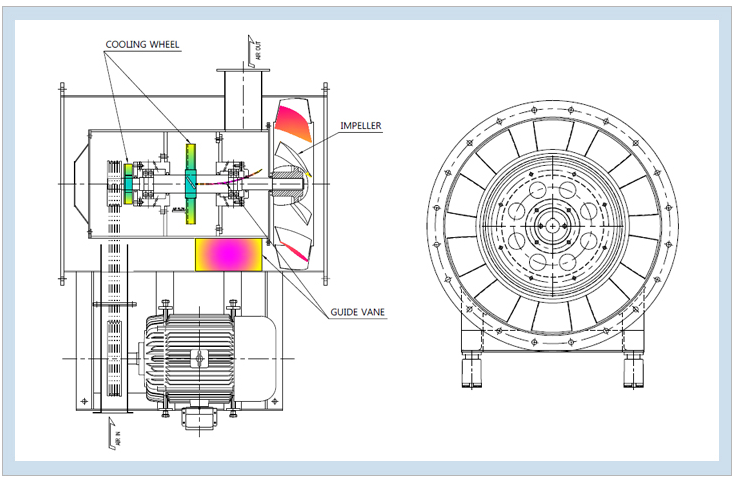

*구조
- MOTOR는 외부에 설치하여 온도의 직접영향을 배제시킨다.
- IMPELLER는 내식 및 내열성이 있는 스텐레스 주강품을 사용한다.
- BLADE는 유체흐름의 가장 효율적인 AIR-FOIL 형상으로 제작한다.
- 후치형 GUIDE VANE을 설치하여 유체의 흐름을 효율적으로 유도하며 정압을 높여 효율도 상승시킨다.
- COOLING WHEEL을 2중으로 설치하고 날개 각도를 컴퓨터 시뮬레이션으로 적소에 배치하여 BEARING과 BELT를 고온으로부터
자연냉각시켜 운전을 양호하게 한다. (DACW)
*특징
- 별도의 냉매체를 사용하지 않고 특수한 자연냉각 방식 구조로 BEARING과 BELT가 운전중 안전하게 보호되도록 한다.
- 고온의 열팽창을 사전에 충분히 고려하여 열팽창의 쇼크(간섭, 소성변형)를 배제시킨다.
