071-4111-0155
재단기최종 수정 일자 : 2020-07-17 14:00:30

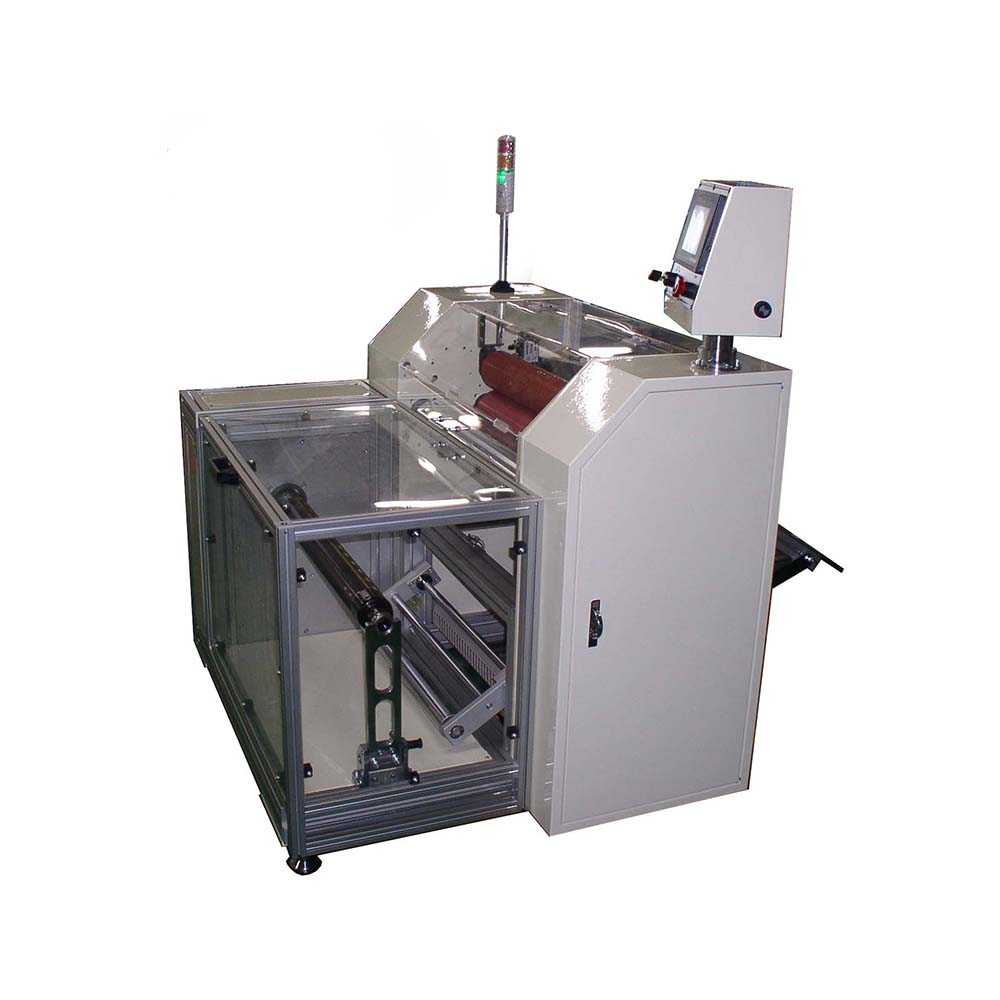

■Roll Cutting Machine
- Roll Width: 250mm, 500mm
- Thickness: 18㎛ ~ 500㎛
- 전원: AC 220V, 단상, 60Hz, 1.0Kw
- 공압: 5 ~ 7Kg/㎠
- Tack Time: 3 ~ 5sec/panel
- PLC 제어
- Touch Panel 조작
- 제품 Roll: 외경 300mm, 3inch AL-Air shaft
- Powder Brake 수동 Tension 조정 방식
-재단 길이: Min 100mm ~ Max 500mm
- 재단 공차: ±0.5mm
- Blade Hinge Cutter 방식
-Servo Motor Feeding 방식
- 경사 Table 제품 적재 방식

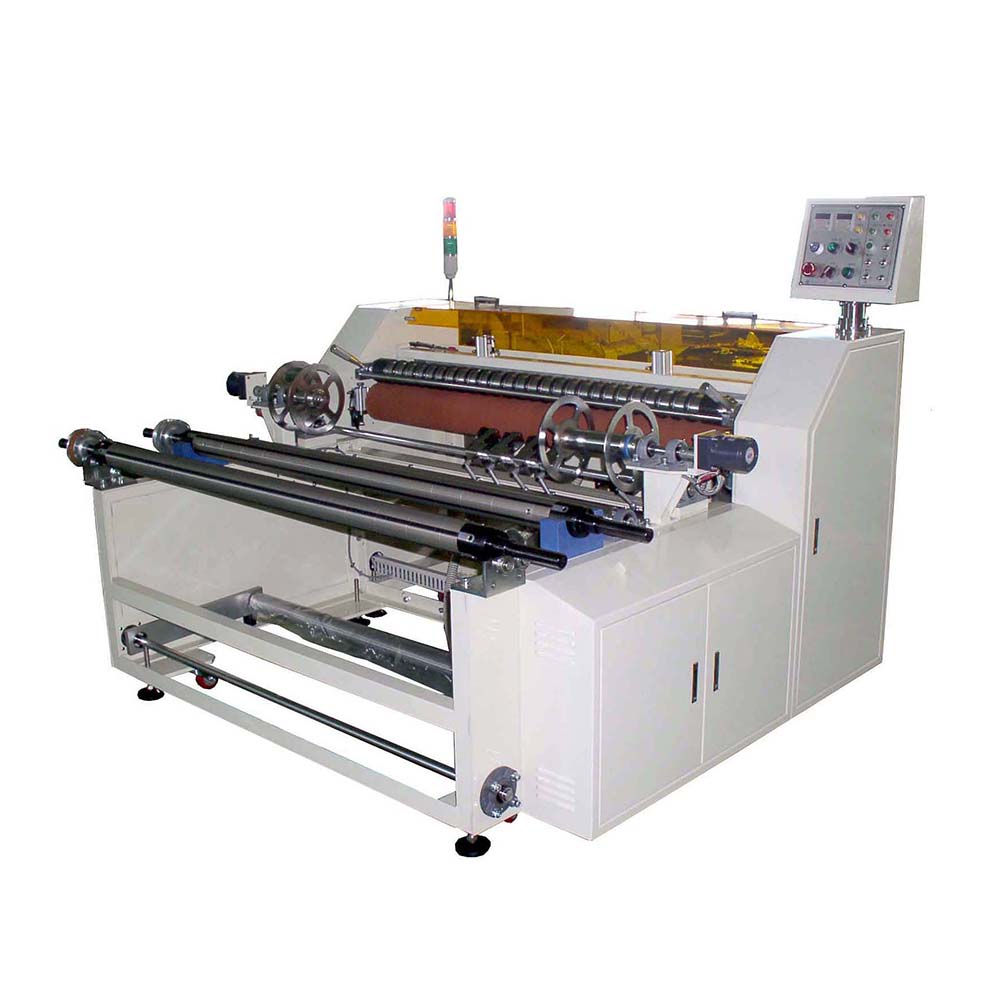

■Pre-Preg Cutting Machine
-Roll Width: ~ Max 1,200mm
-Thickness: 18㎛ ~ 500㎛
-전원: AC 220V, 3상, 60Hz, 1.5Kw
-공압: 5 ~ 7Kg/㎠
-Tack Time: 3 ~ 5sec/panel
-PLC 제어
-Touch Panel 조작
-제품 Roll: 외경 300mm, 3inch AL-Air Shaft
-Danching Roller & Belt Brake Tension 방식
-재단 길이: Min 100mm ~ Max 700mm
-재단 공차: ±1.0mm
-Servo Motor Feeding 방식
-Blade Hinge Cutter 방식
- Y축 등분 기능
-Chip 제거 기능
-경사 Table Lifting 제품 적재 방식

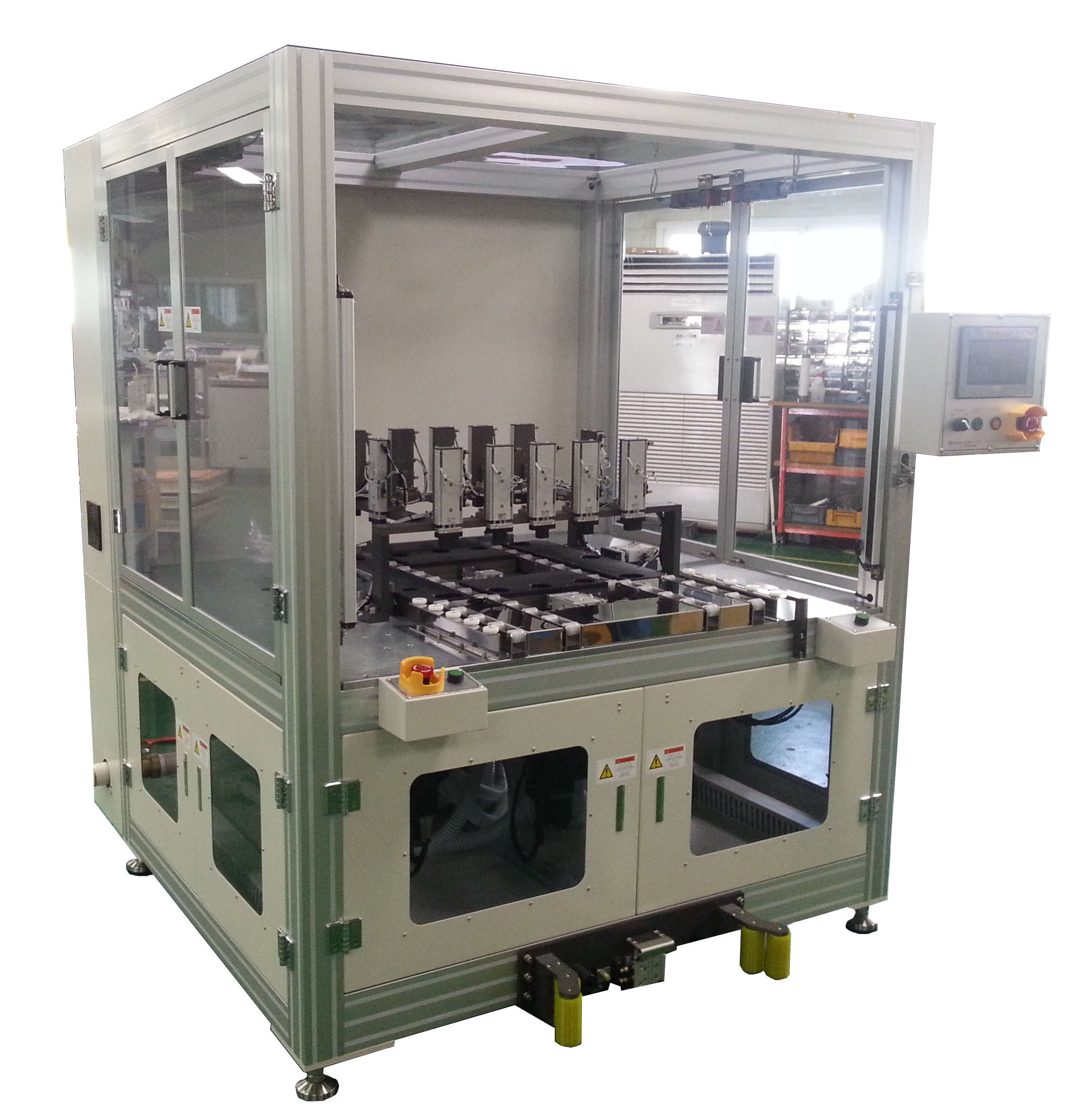

■FCCL 8-Point Hole Cutting Machine

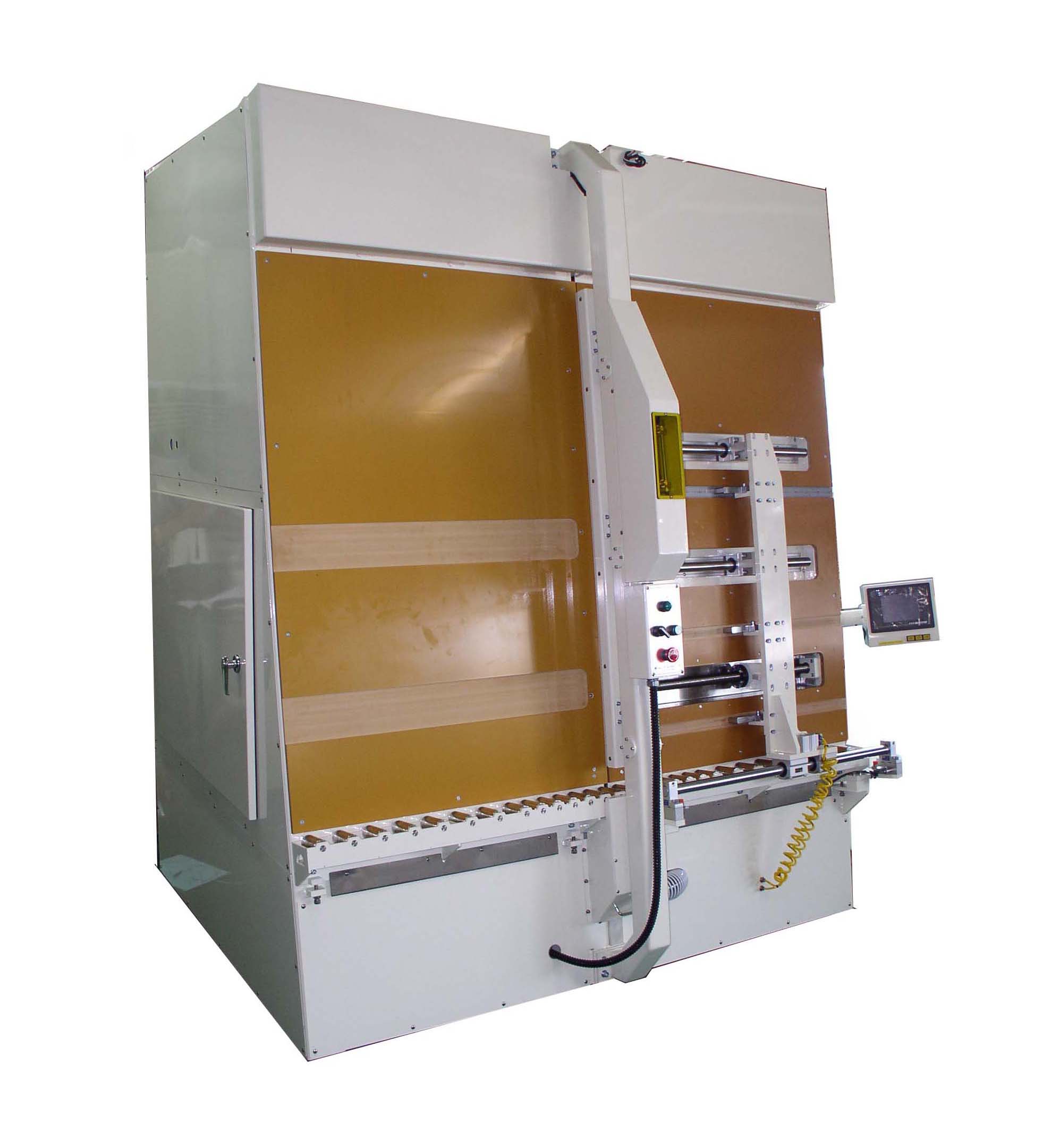

■Vertical Type Saw Machine
원판 PCB Board를 여러 장을 겹쳐 4 ~ 6등분으로 절단하는 재단기입니다.
-제품 크기: ~ Max 1,240mm(L)×1,360mm(W)
-제품 두께: 0.1 ~ 3.2t
-전원: AC 220V, 3상, 60Hz, 5.5Kw
-공압: 5 ~ 7Kg/㎠
-PLC 제어
-Touch Panel 조작
-재단 두께: Max 20mm
-재단 범위: Min 100mm ~ Max 650mm
- Diamond Cutter Wheel (∮305×60P-2.5t)
-회전수: Max 4,800rpm
- Clamp 기능
- 기준 Guide: Auto Type, 재단 치수 입력 방식

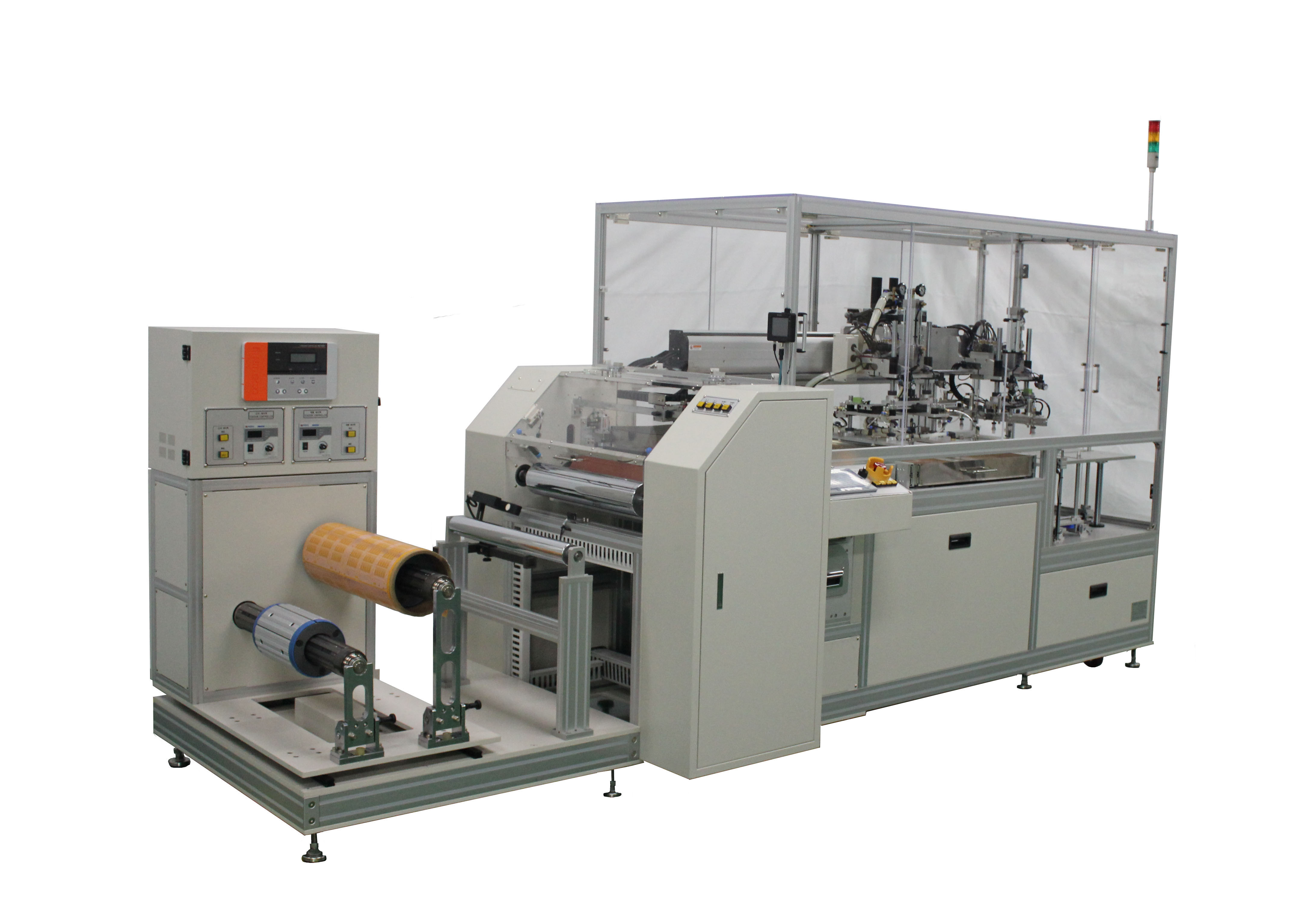

■Roll Vision Cutting Machine
Roll로 생산된 Pattern 제품의 인식 마크를 Vision으로 인식하여 Pattern과 Pattern 사이를 절단하여 Sheet화 된 제품을 진공으로 Pick-up하여 이송한 후 Sheet와 간지를 삽입하여 적재하는 설비입니다.
- Roll Width: 250mm, 500mm
- Thickness: 30㎛ ~ 500㎛
- 전원: AC 220V, 3상, 60Hz, 2.0Kw
- 공압: 5 ~ 7Kg/㎠
- Tack Time: Max 10sec/panel
- 재단 길이: Min 250mm ~ Max 550mm
- 재단 공차: ±0.5mm
- 제품 Roll Unwinder 기능
- 간지 Roll 제거 기능
- E.P.C 기능
- 길이 재단 기능
- 인식 마크 Vision 검출 후 Pattern 재단 기능
- Sheet 배출 Conveyor 기능
- Sheet 이송 Unloading 기능
- Sheet 간지 삽입 기능
