귀금속 전기 접점의 종류 (Plate Type)최종 수정 일자 : 2020-07-17 11:03:53
귀금속 전기 접점의 정의
전기 회로를 열고 닫을 때 접촉하는 부분에서 사용 되는 통전용 접촉 소자를 총칭해서 전기 접점이라고 함
● 전기 접점 역할
1. 완전히 접촉하여 회로를 구성하는 것 : 투입
2. 통전 시 저항이적을 것 : 통전
3. 완전히 떨어져 전류를 차단할 것 : 차단
● 신생금속 전기 접점
고객의 요구와 적용 제품에 가장 적합한 접점 생산을 위해 경제적이고, 고품질의 제품 생산을
하고 있으며, 신생금속 전기 접점을 사용 하시면 다 음과 같은 특성을 기대 할 수 있습니다
1. 높은 내 융착성
2. 우수한 내전이성
3.우수한 내마모성
4.접점 사용 기간 연장
Ag , AgCdO , AgNi , AgSnO2 , AgPd , AuAg등 접점에 관한 모든 문제를 해결해 드리겠습니다
* 접점의 형상별 분류
1) Solid type : 금속(합금재료 포함)으로 가공된 접점.
2) Clad type : 경제성을 고려하여 Solid 접점의 원가를 절감시킨 복합접점
3) Double Clad type : 양면 접점용으로서 원가 절감 형 접점
4) Tubal type : 베이크라이트(회로기판재질)와 같이 파손되기 쉬운 재질에 적용 되는 접점
5) Button type : 접점 뒷면에 적당한 돌기 부분이 있는 접점으로서 저항 용접(SPOT)할 때
사용되는 접점. 스프링 재료 또는 바이메탈 재료에 용접하여 사용

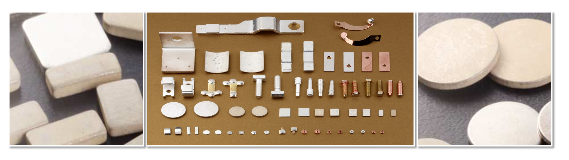

6) Pate(Disk) type : Plate형 접점의 재료는 Ag-CdO , AgW , AgWC 등이고 형상은 원판형
4각판 ,특수 형이 있다. 이 접점은 Brazing 또는 Spot용접을 한다.

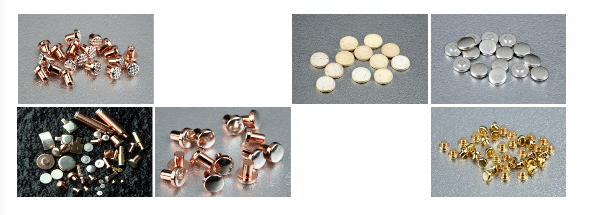

*귀금속 전기 접점의 종류(Rivet Type)
-접점 형태별 종류 : Rivet Type . Tip Type(Disk)
-접점 형상별 종류 : Soild Type , Clad Type, Button Type

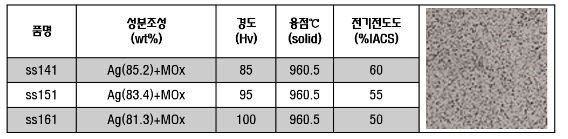

◎ 귀금속전기접점의 재질별 분류(Plate Type)
AgCdO에 타원소 (MOx)를 첨가하여 고 전류 영역에서도 내소모성, 차단성능. 접촉저항이 우수하여, 온도 상승이 안정된 접점 재료 입니다.
화학 성분은 Brazing부 Ag Clad 층을 제외한 성분임, Plate계 접점은 실장착시 동, 황동, 철계의 Shank 부에 용적을 하여 사용시 CdO의 용접이 난이 함으로 접점의 용접부에 Ag를 부착 시켜 용접성이 매우 우수하게 한다.
