쇼트 블라스트 기계최종 수정 일자 : 2020-07-16 14:03:16
- 에어 블라스트 설비 (AIR BLAST EQUIPMENT)
- 고압의 압축 공기를 이용하여 구조물의 표면에 SHOT BALL을 고속 투사 시켜 스케일 제거를 효과적으로 수행하는 기계장치입니다 선박 블록 및 자동 기계로 처리가 곤란한 대형 철 구조물을 트랜스포터, 대차, 지게차 등으로 이동하여 ROOM 내에서 제품 표면의 스케일 이나 도막을 제거 하기 위한 설비입니다.
- 처리제품 : 선박블록, 대형 철 구조물, 철도차량, 콘테이너

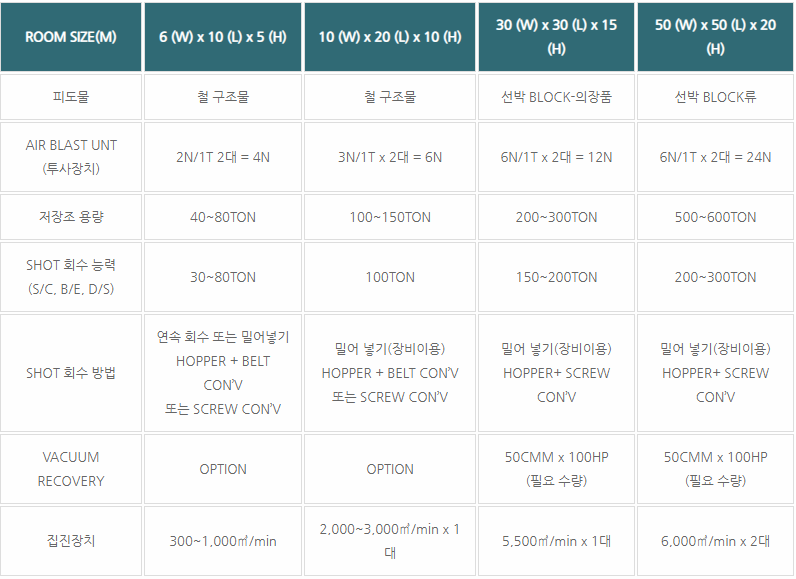

<사양>
- 항공기동체 도장박리 설비 (PLASTIC MEDIA BLAST EQUIPMENT)
- 고압의 압축공기를 이용하여 항공기동체의 표면에 Plastic Media를 고속으로 투사시켜 Paint를 효과적으로 박리시키는 기계장치입니다.
- 처리제품 : 항공기부품 및 동체

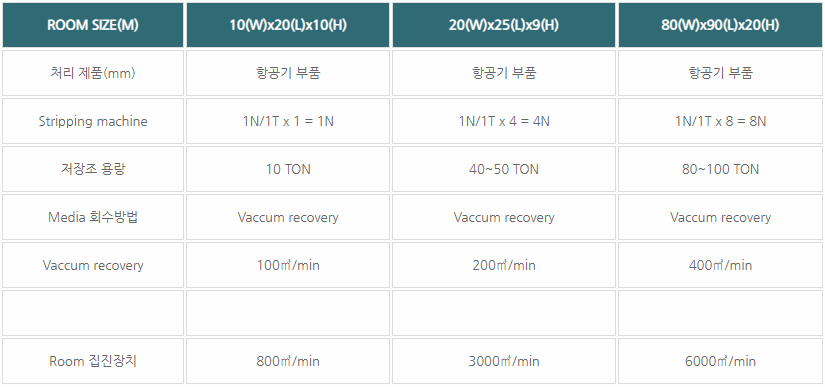

<사양>
- 철판 전처리 기계 (STEEL PLATE DESCALING MACHINE)
- ROLLER CONVEYOR에 의해 이송되는 철판 및 BEAM에 부착된 SCALE를 제거하는 장치입니다.
- 선박 블록 이나 대형 철 구조물 (STEEL PLATE, H-BEAM, ANGLE 등) 제작 시 소요되는 철판 및 각종 형강의 일괄 처리되는 원자재 표면을 제청하여 도장 및 건조까지 무인 자동화 설비입니다.
<처리 공정>

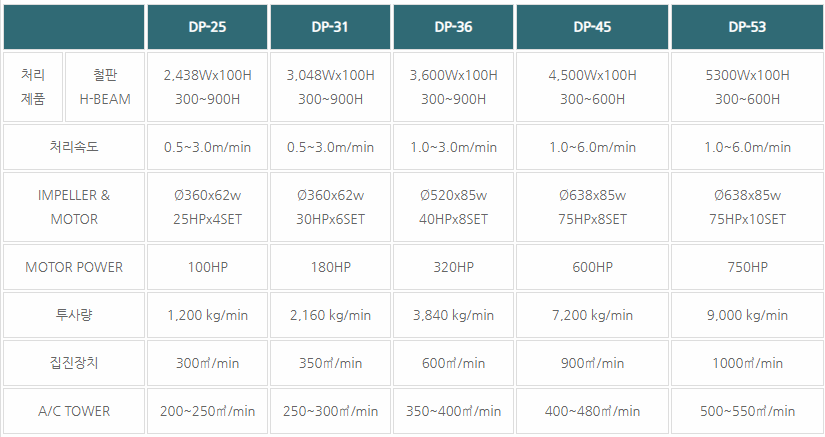

<사양>
- 풍력 발전기용 (원형)동체 자동 쇼트 기계 (WIND TOWER IN/OUT SIDE SHOT BLAST MACHINE)
- AIR BLAST는 원심력을 이용한 IMPELLER BLAST에 비하여 동력 효율은 몇 십분의 일이며, 실제 블라스팅 단위 원가도 원심 블라스트와 비교할 때 윈드 타워 처리 시 약 3배 정도로 높습니다. 때문에 종래 윈드 타워 처리시 AIR BLAST 만을 사용하여 왔으나, 원심 블라스트 의 장점은 최대로 살려 당사에서는 국내 최초로 자동 원심 블라스트 기계를 개발하여 제 품 품질을 균일화 하며, 생산량을 극대화 하여 원가를 절감할 수 있는 획기적인
기계입니다. (당사 제품은 특허 출원 되어 있습니다.)
-처리 방법 : 원심 투사기(임펠라)에 의한 내면 및 외면을 동시에 처리합니다.
- 청 정 도 : Sa 2 기준

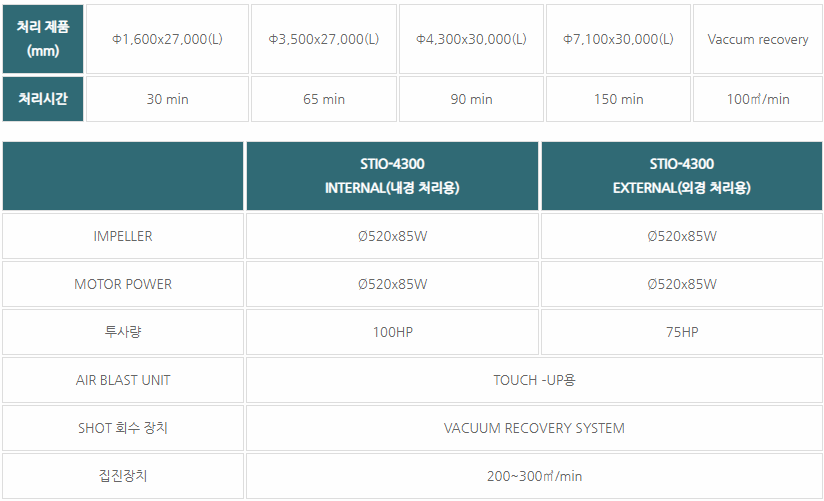

<사양>
- 터널형 자동 쇼트 블라스트 기계
- 대형 제품을 대차 또는 행거를 이용하여 터널을 통과 하면서 쇼트를 투사하여 처리하는 연속형 쇼트기계입니다. (다소 복잡하여 한번에 처리되지 않는 부분은 AIR BLAST TOUCH UP ROOM 에서 수동 처리 하도록 할 수 있습니다.)
- 본 설비는 후속 라인에 도장 부스 및 건조로 등을 설치하여 연속처리가 가능합니다.
- 적용 : 대형 철 구조물, 중장비 부품, 강교 교량

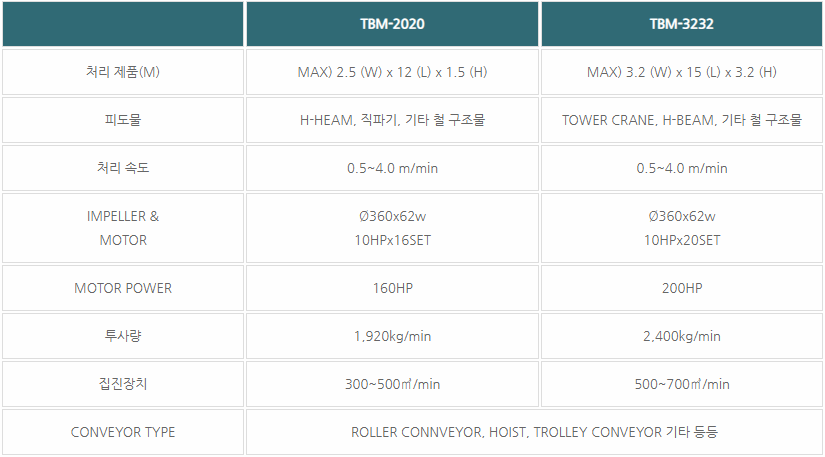

<사양>
- 파이프 내/외경 처리용 자동 쇼트 기계
- 강관 길이가 긴 원형 단면의 제품을 SKEW나 ROLLER를 회전이송 하여 외경을 처리하는 장치 - 외경 전면 처리용
- 제품을 고정한 상태에서 투사장치(AIR BLAST 노즐 또는 원심 투사장치)를 전·후진 하여 내면 또는 내·외면을 동시에 처리 하는 장치 - 내·외경 처리용
<주요 제원>
- 장입 직경 : Ø90 ~ Ø3000 mm
- 처리 속도 : 0.5 ~ 5 m/min

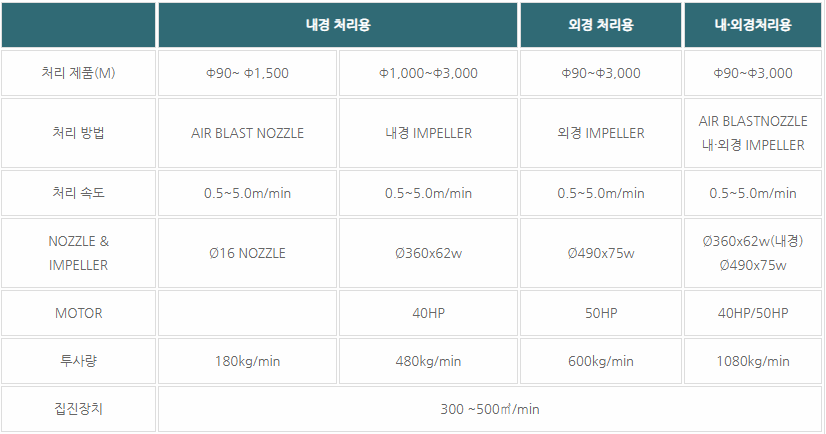

<사양>
- 형강 및 H-BEAM 처리용 자동 쇼트 기계
- 최근에는 환경 오염 방지 측면에서 원자재나 제관 제작물의 쇼트처리에서 도장(하도)까지 1 LINE에서 처리하는 추세이므로 당사는 다양한 제품의 전 처리에서 도장, 건조까지 TURN KEY BASE로 시공이 가능합니다.
- 처리 제품 : 일반 STEEL PLATE, 형강류, H-BEAM
<처리 제품 크기>
- 폭: 4”, 6”, 8”, 10” 등 다양
- 높이: PLATE 4.5t ~ Box 형의 높이가 있는 철 구조물 등 다양 (철판 두께가 얇은 것은 별도 협의 요합니다.)
<처리공정>

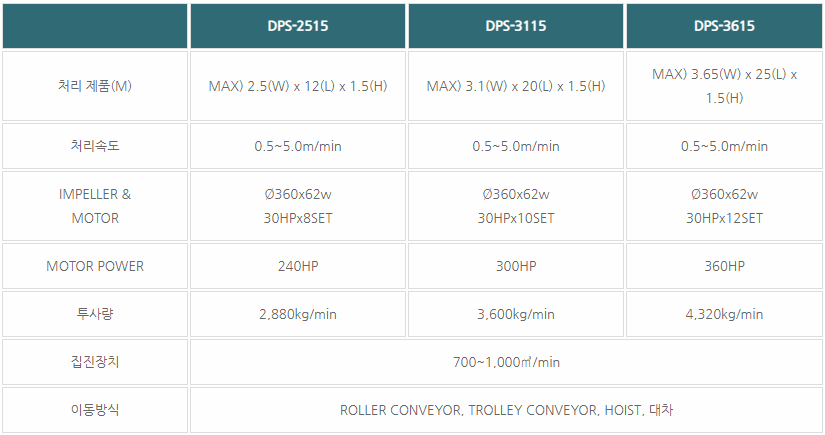

<사양>
