071-4111-0155
휠최종 수정 일자 : 2020-07-16 10:31:11
-휠의 기능 및 구성 부품
기능 :
휠은 안전 및 보안부품으로 타이어와 조립되어 차량을 지지하며, 도로의 마찰을 차량에 전달하고 구동, 제동 및 조향력을 타이어에 전달하여 차량이 주행할 수 있게 한다.

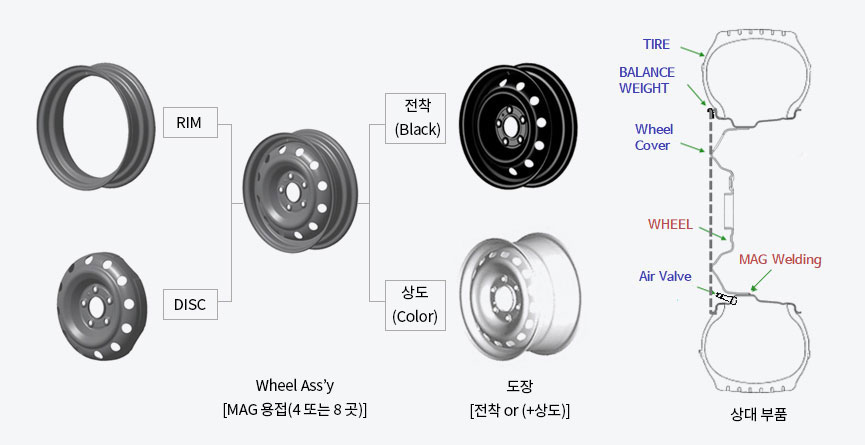

스틸 휠의 구조 및 상대 부품

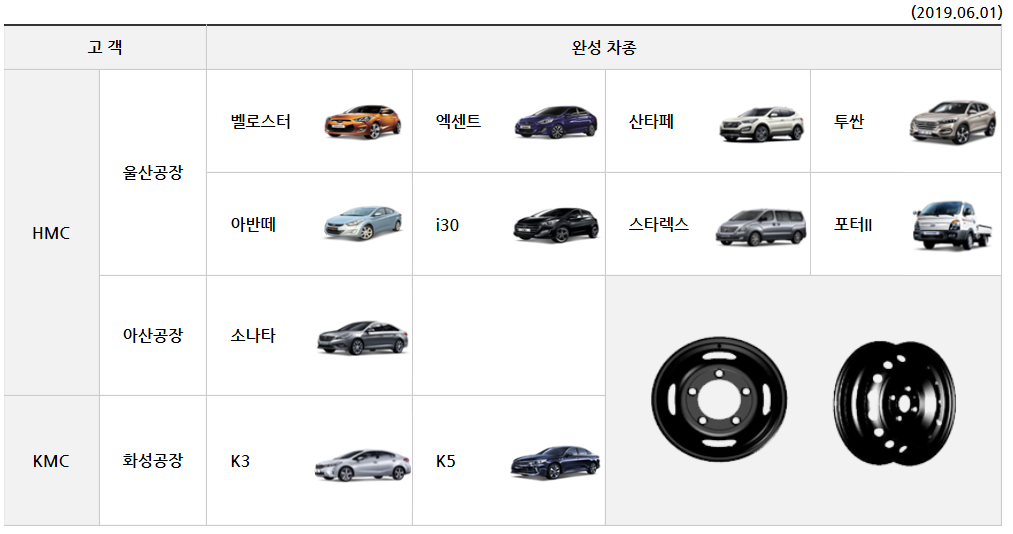

-주요 생산 품목 : 차종별
생산 차종 및 공급처
-스틸 휠 설계 및 개발 : 스타일드 휠

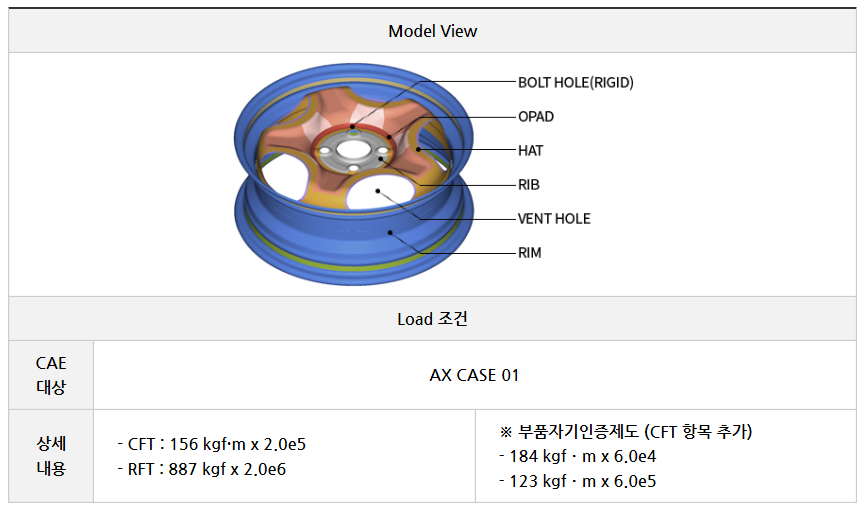

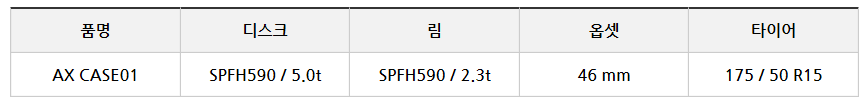

[부품 정보]
[경계 조건]

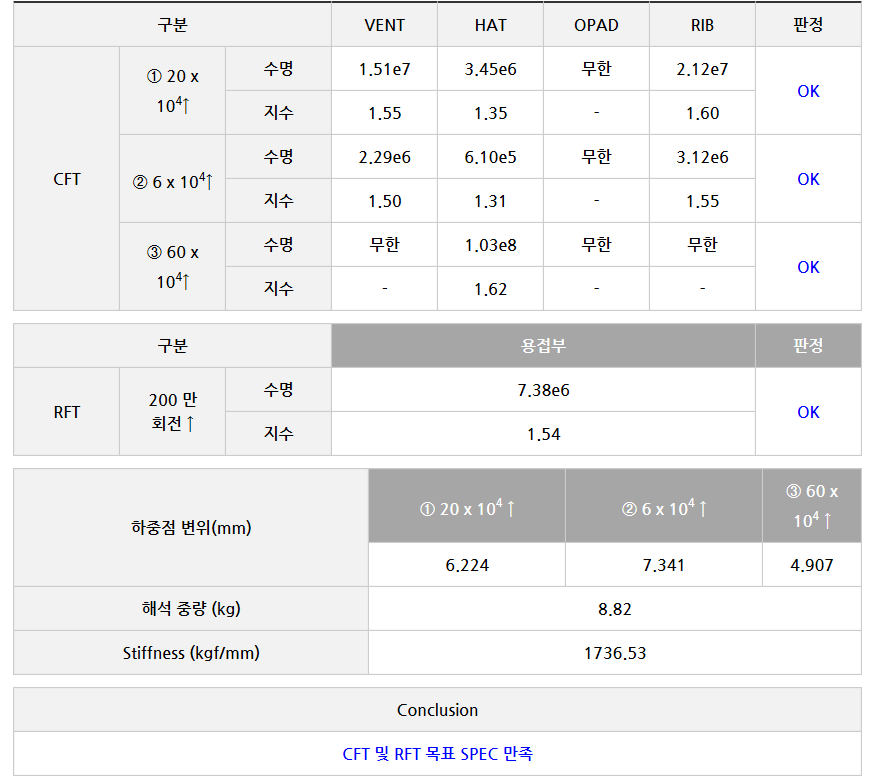

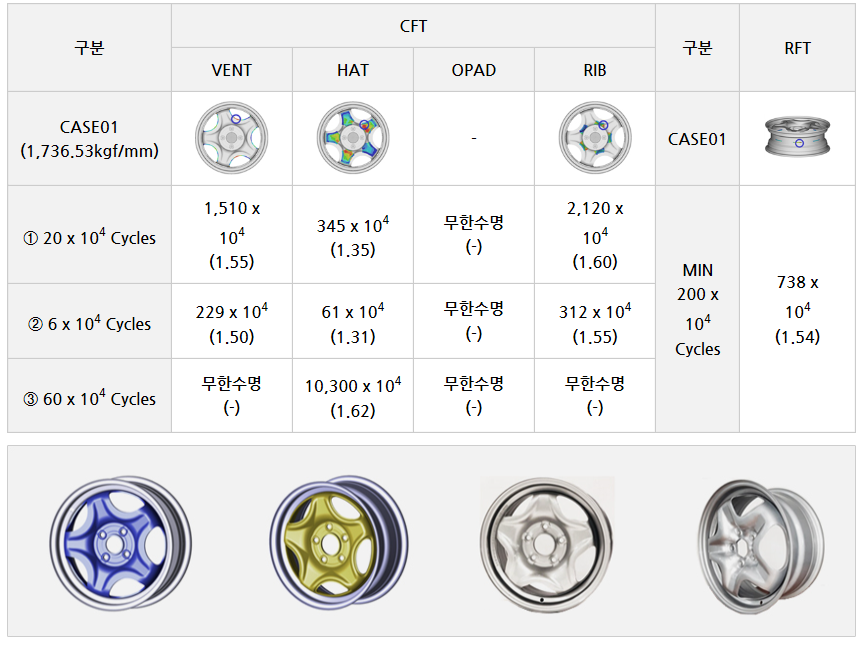

[CAE 결과]

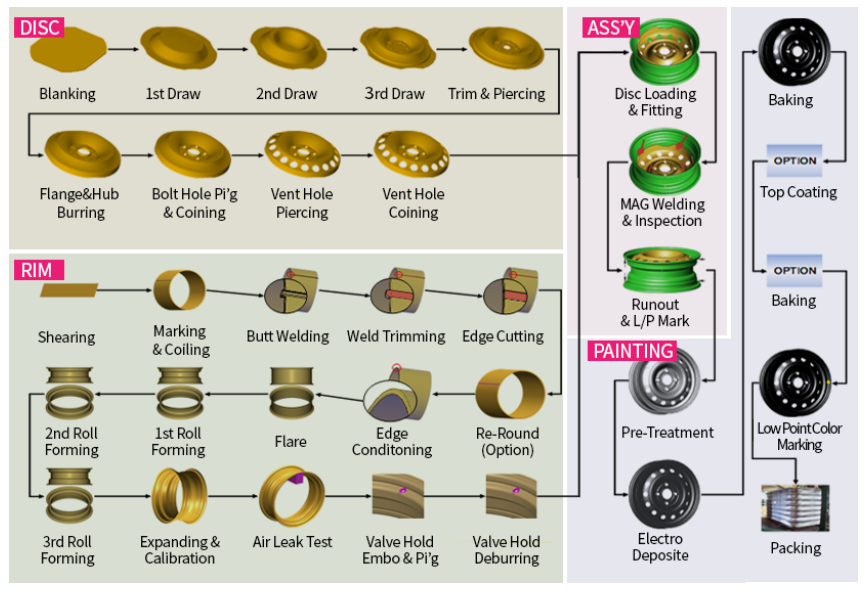

-스틸 휠 제조공정 흐름도

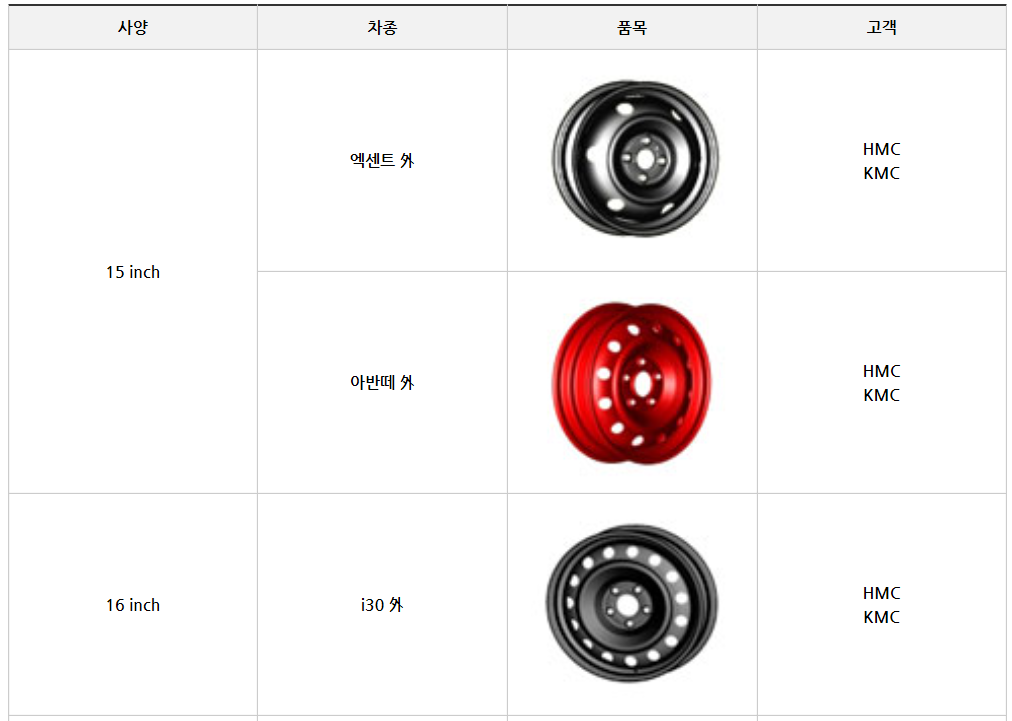

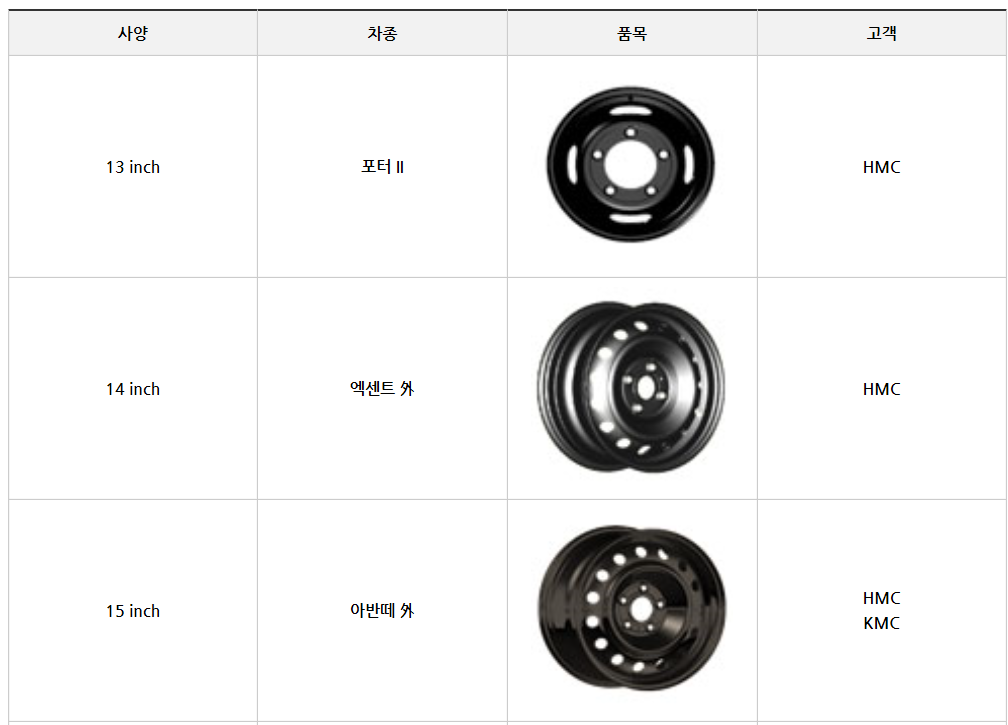

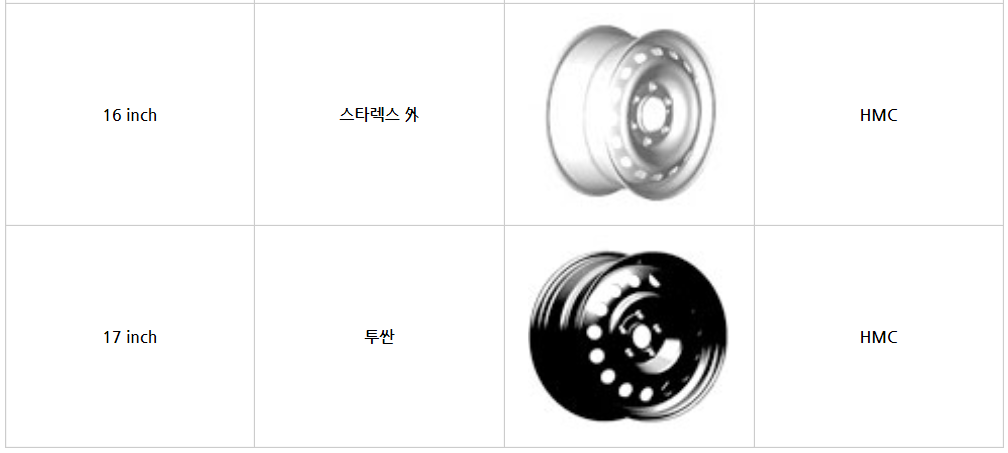

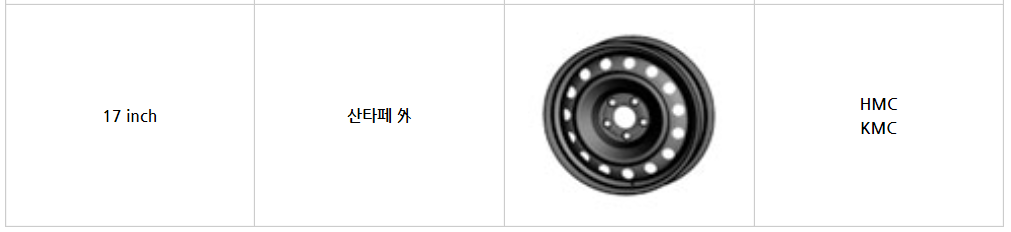

-주요 생산 품목 : 제품별
주행 스틸 휠
템포러리 스틸 휠

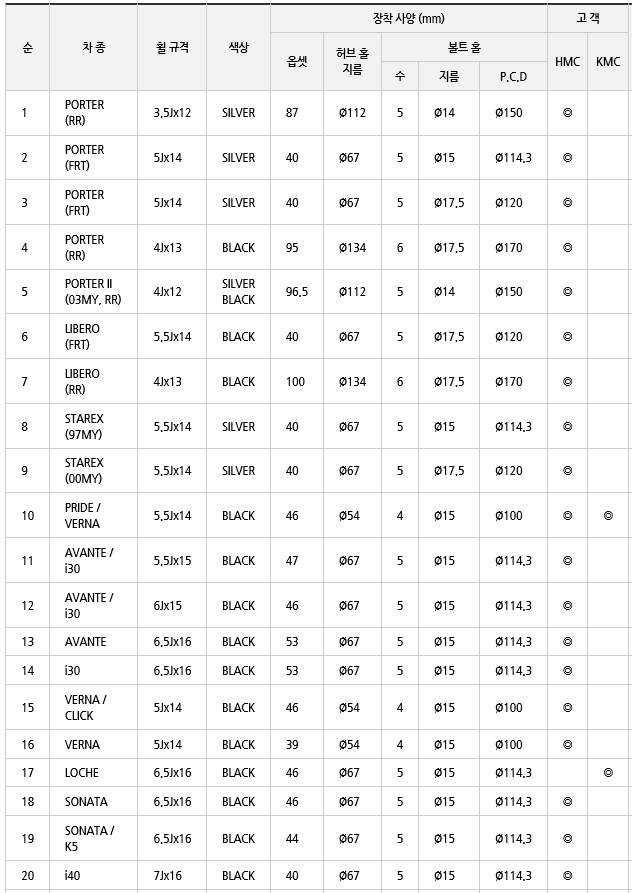

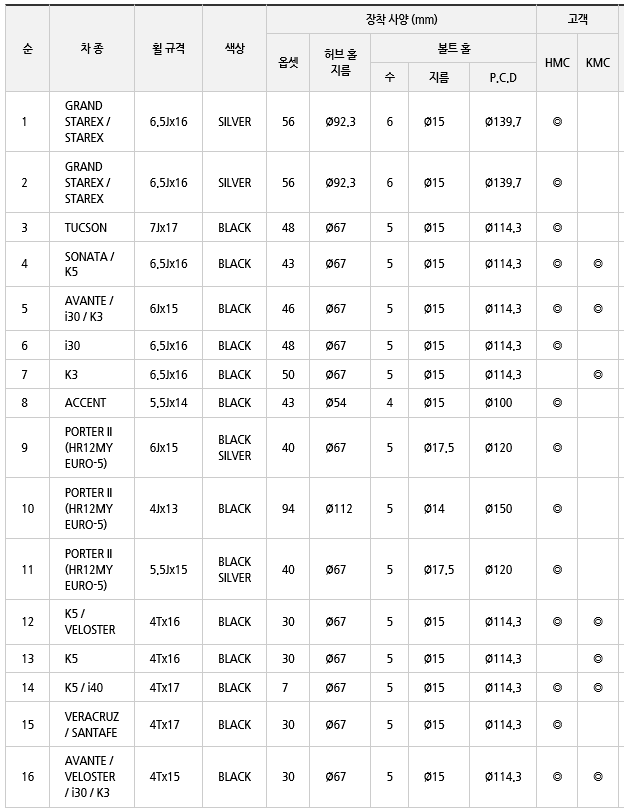

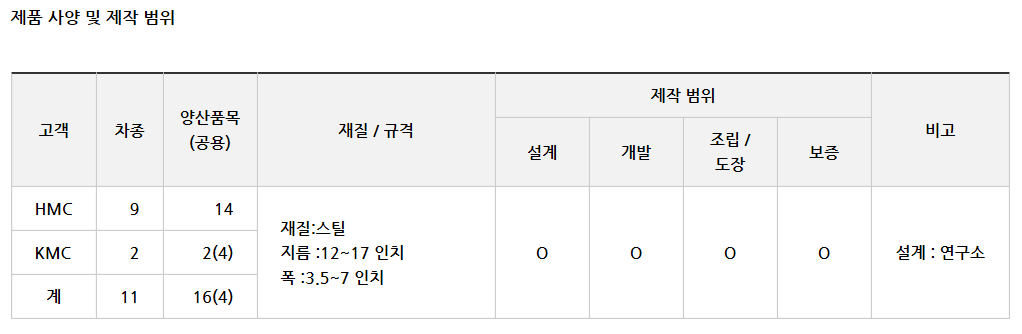

-양산 제품 : 16 종

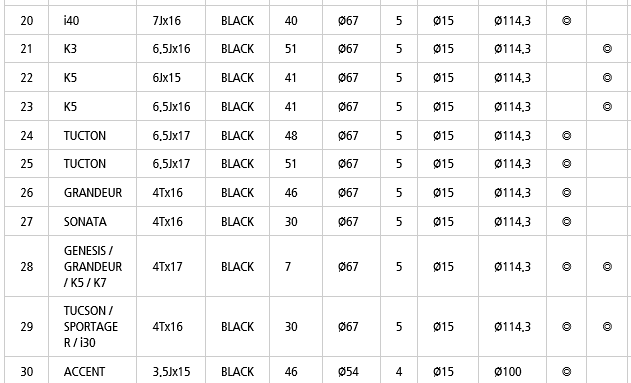

-A/S 제품 : 30 종

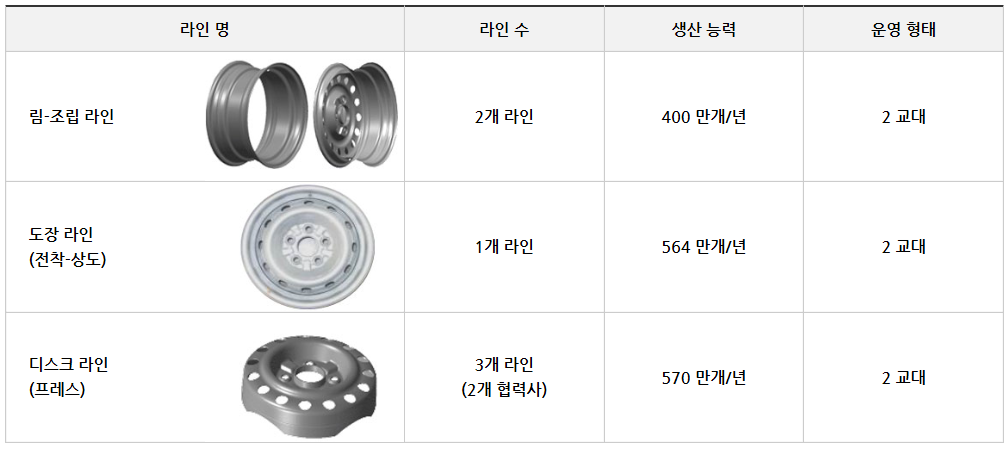

-제조 능력

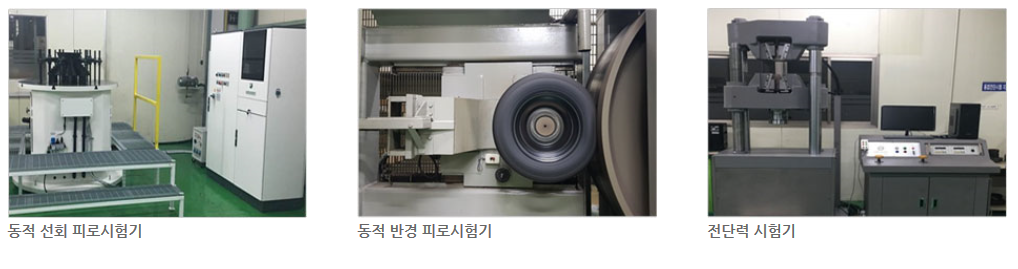

-품질보증 시험설비 현황
휠 내구 성능 검증
시험 방법

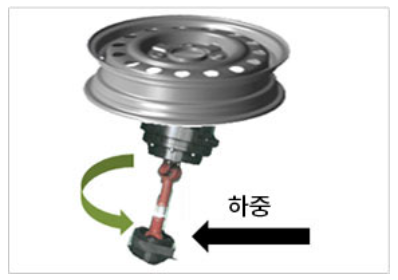

가) 차량조건 : 차량의 코너링 주행조건
나) 시험 방법
① Load-bar에 휠 체결
② Load-bar 회전(차량구동조건)
③ Load-bar에 하중부여(코너링 조건)
다) 합격기준 : 20만회 이상에서 피로크랙 발생 없을 것

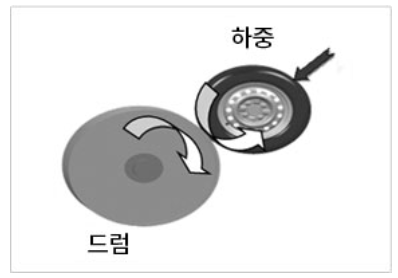

가) 차량조건 : 차량의 직진 주행조건
나) 시험 방법
① 드럼회전
② 휠 & 타이어에 하중부여 (직진 주행조건)
다) 합격기준 : 200만회 이상에서 피로크랙 발생 없을 것

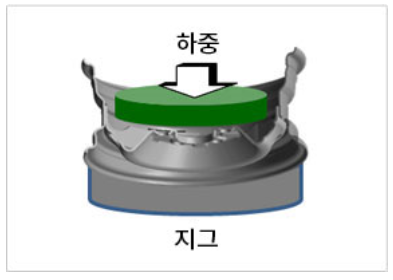

가) 시험내용 : MAG 용접 부 강도 검증
나) 시험규격 : ES 52910-01
다) 시험방법 : RIM 고정 후 DISC 패드 면에 하중 부여
라) 합격조건 : 33 ton 에서 용접 부 크랙 없을 것
휠 도장 품질 검증
시험 방법

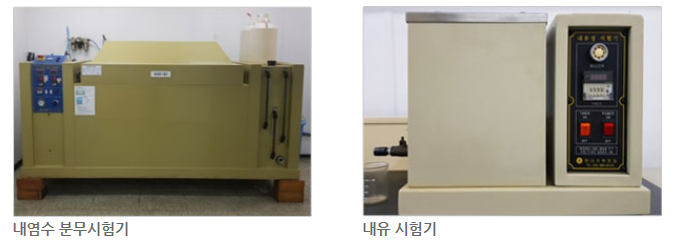

가) 시험내용 : 도장 도막 방청성능 보증
나) 시험규격 : MS 630-01(FPO-6H)

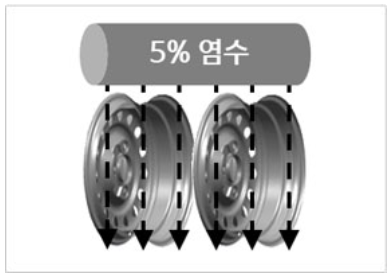

다) 시험방법 : 크로스커팅(3mm)후 5% 염수를 분무
라) 합격조건 : 720HR후 커팅 부 편 측3mm이외 부식 및 도막박리 상태검사
마) 완제품 시험
가) 시험내용 : 도장 도막 방청성능 보증
나) 시험규격 : MS 630-01(FPO-6H)

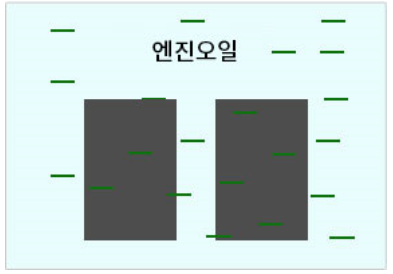

다) 시험방법 : 엔진오일에 침적시킴
라) 합격조건 : 16HR후 부풂, 변색 등 없을 것
마) 도장 시편 시험
가) 시험내용 : 도장 도막 방청성능 보증
나) 시험규격 : MS 630-01(FPO-6H)

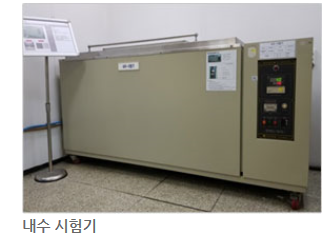

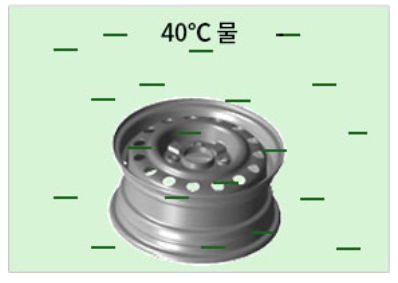

다) 시험방법 : 40℃ 물에 침적시킴
라) 합격조건 : 720HR후 부풂, 변색 등 없을 것
마) 완제품 시험
