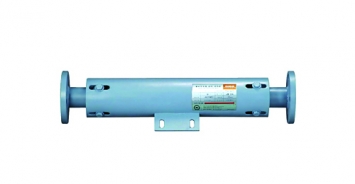

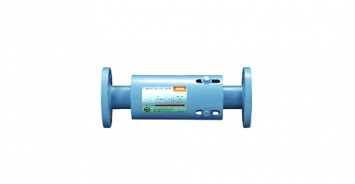

◆강관용 신축관이음(단식/복식) TKE-11BS & BD

벨로우즈의 재질이 스텐레스로써 내부식성, 내구성이 매우 뛰어납니다.
또한 외부충격으로부터 벨로우즈를 보호하는 보호장치(외통)와 내부 유체의 흐름 원활하게 해주는 장치(슬리브)를
가지고 있는 구조로써, 성능 매우 우수합니다.

-규격
  APPLICATION : STEAM, GAS, AIR, WATER, OIL

  DESIGN PRESSURE : 10kg/cm2

  DESIGEN TEMPERATURE : 220 C

  -재료
  FLANGE : SS400

  BELLOWS : STS304, STS316L

  OUTER PIPE : SPP

  INNER TUBE : STS304, STS316L

 -사이즈

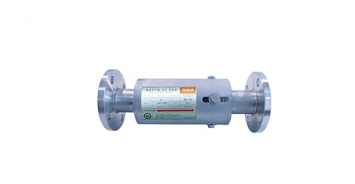

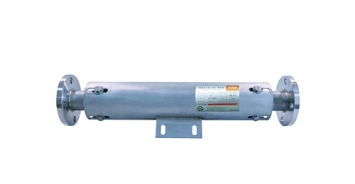

◆스텐용 신축관이음(단식/복식) TKE-12BS & BD

벨로우즈의 재질이 스텐레스로써 내부식성, 내구성이 매우 뛰어납니다.
또한 외부충격으로부터 벨로우즈를 보호하는 보호장치(외통)와 내부 유체의 흐름 원활하게 해주는 장치(슬리브)를 가지고 있는 구조로써, 성능 매우 우수합니다.

-규격
  APPLICATION : STEAM, GAS, AIR, WATER, OIL

  DESIGN PRESSURE : 10kg/cm2

  DESIGEN TEMPERATURE : 220 C

-재료
  FLANGE : SSC13

  BELLOWS : STS304, STS316L

  OUTER PIPE : STS304

  INNER TUBE : STS304, STS316L

-사이즈

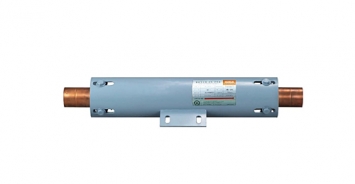

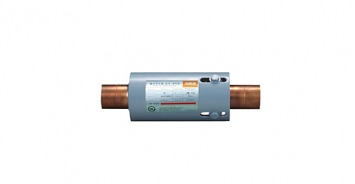

◆동관용 신축관이음(단식/복식) TKE-13BS & BD

벨로우즈의 재질이 스텐레스로써 내부식성, 내구성이 매우 뛰어납니다.
또한 외부충격으로부터 벨로우즈를 보호하는 보호장치(외통)와 내부 유체의 흐름 원활하게 해주는 장치(슬리브)를 가지고 있는 구조로써, 성능 매우 우수합니다.

-규격
  APPLICATION : STEAM, GAS, AIR, WATER, OIL

  DESIGN PRESSURE : 10kg/cm2

  DESIGEN TEMPERATURE : 220 C

-재료
  FITTING : COPPER SOCKET

  BELLOWS : STS304, STS316L

  OUTER PIPE : SPP

  INNER TUBE : STS304, STS316L

-사이즈

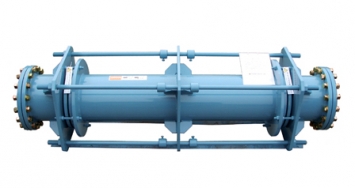

◆유니버샬형 신축관 TKE-23UVS

두개의 벨로우즈와 타이로드(Tie Rod) 및 중간파이프가 조합된 구조로써 아래와 같이 세 방향의 변위를 흡수할 수 있도록 설계된 제품입니다.
주문제작품으로 최대 3000A까지 생산이 가능합니다.

-규격
   APPLICATION : WATER, STEAM, OIL, SINKING OF THE GROUND FOR OIL TANK

   DESIGN PRESSURE : 2kg/cm2 ~ 20kg/cm2

   DESIGEN TEMPERATURE : 220 C

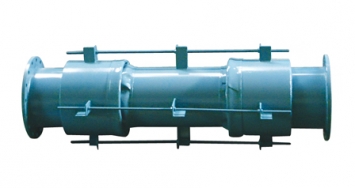

◆매립형 신축관 TKE-24RBS

압착볼트의 이완으로 발생하는 누수현상이 없는 구조로 축방향의 신축흡수와 지반침하에 의한 횡방향 변위도 흡수할 수 있도록 설계된 제품입니다.
주문제작품으로 최대 3000A까지 생산이 가능합니다.

-규격

  APPLICATION : WATER, STEAM, OIL, SINKING OF THE GROUND FOR OIL TANK

  DESIGN PRESSURE : 2kg/cm2 ~ 20kg/cm2

  DESIGEN TEMPERATURE : 220 C

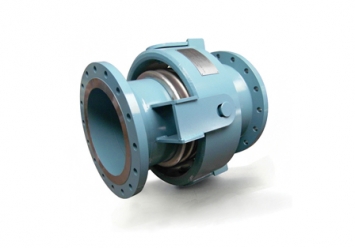

◆짐발형 신축관 TKE-26GB

서로 다른 2방향의 신축을 동시에 흡수할 수 있는 제품으로, 힌지형과 비슷한 모양이며, 여러 방향의 복합 축직각 변위를 흡수할 수 있습니다.

고객의 요청에 따라 최대 3000A까지 생산이 가능합니다.

-규격

  APPLICATION : WATER

  DESIGN PRESSURE : 10kg/cm2 ~ 20kg/cm2

  DESIGEN TEMPERATURE : 220 C

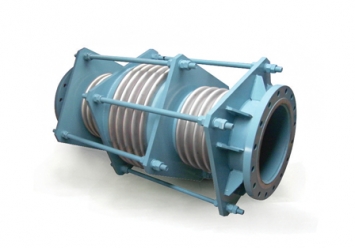

◆압력평형 신축관 TKE-27PB

타이로드를 가지고 있는 구조로 고정점을 설치하지 않아도 되는 제품으로, 배관의 신축 및  수축시 발생하는
배관 내부압력의 변화를 균형있게 유지해주는 제품입니다.

-규격

  APPLICATION : WATER

  DESIGN PRESSURE : 10kg/cm2 ~ 20kg/cm2

  DESIGEN TEMPERATURE : 220 C
