마그네트최종 수정 일자 : 2020-07-15 09:38:20

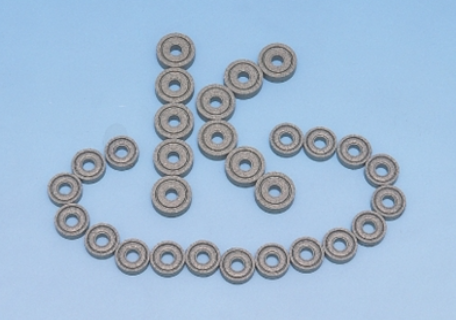

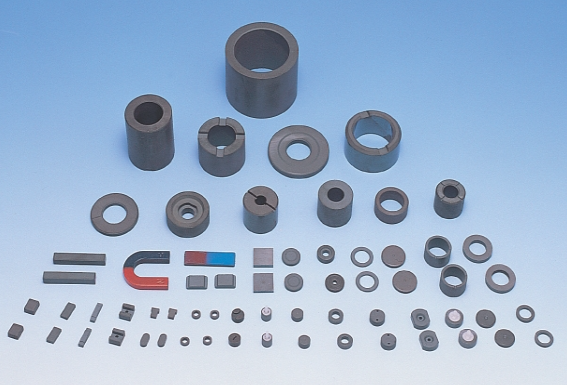

1. Isotropic Ferrite Magnets

특징

- 훼라이트 마그네트는 주성분인 산화철에 BaO, SrO를 배합하여 제조된다. 보자력이 높고 고온에서 안정하며, 내산화성이 있다.

 또한, 커팅이 용이하여 다양한 용도로의 적용이 가능하다. 훼라이트 마그네트는 온도 변화에 비교적 민감하므로, 적용하는데 있어서

 적절한 주의가 요구된다.

적용/ 응용

-전동기용

자동차용 스타터, 캡스턴 모터, 스핀들 모터, 스테핑 모터 power window, wiper, radiator fan, geater blower, ABS ACG, DC motor, Syncronous motor

-보정용
 DY, 코일음향기기용 스피커, 헤드폰, 벨, 각종 부저

-기타

 학습교재용, 흡착용, 의료용 및 잡화용

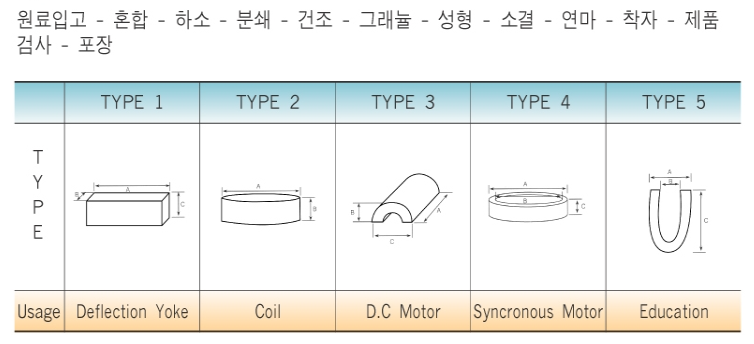

Ferrite Magnet Manufacturing Process

Physical Properties

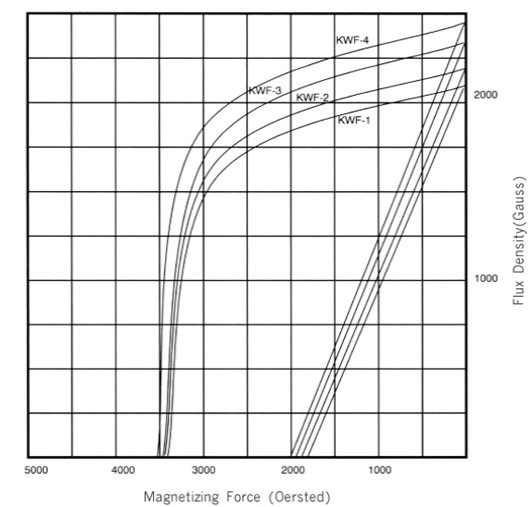

Demagnetization Curve

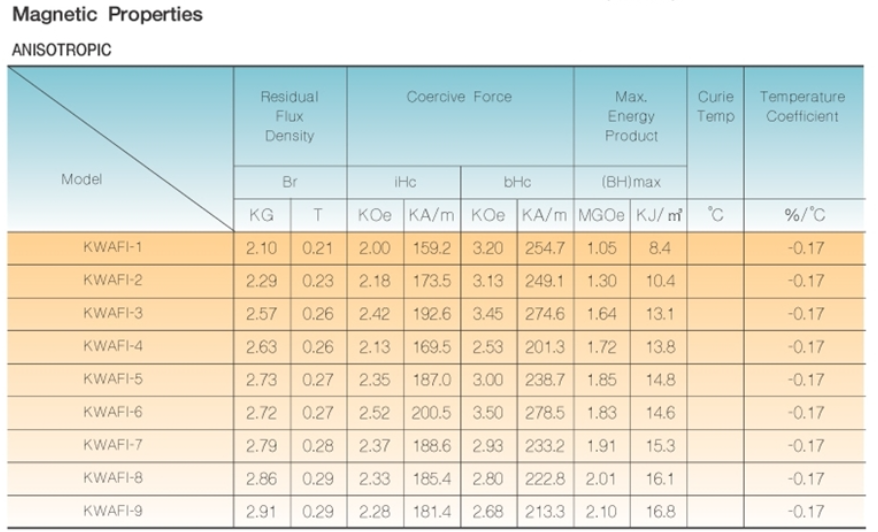

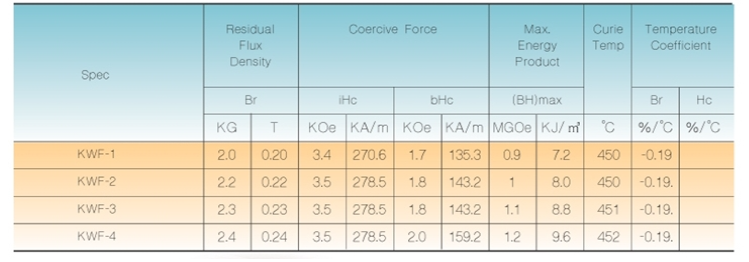

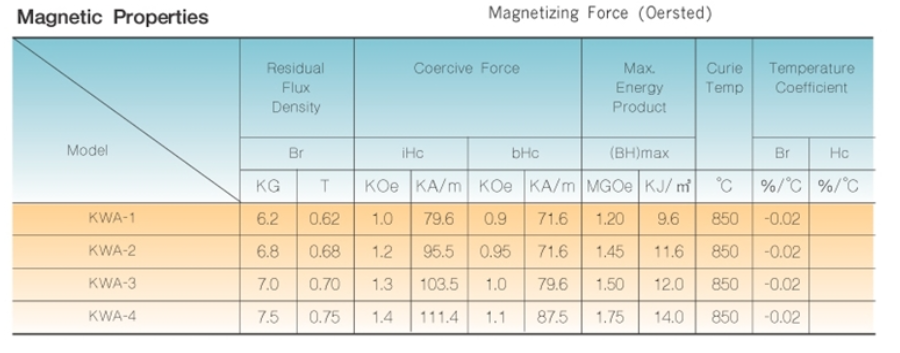

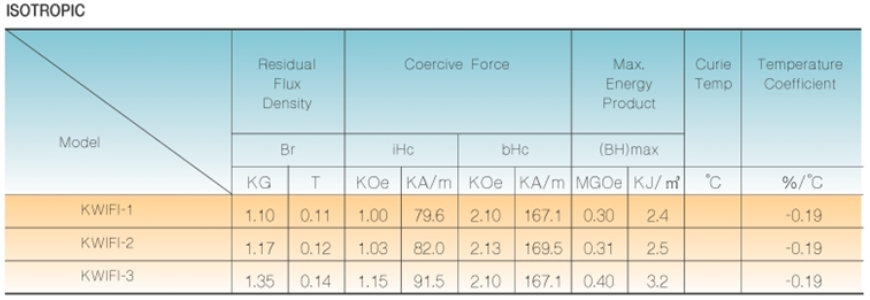

Magnetic Properties

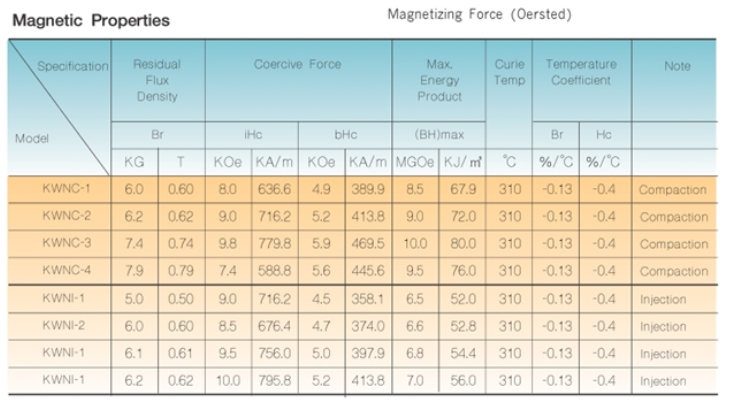

2. Nd-Fe-B Bonded Magnets

-Features

Nd-Fe-B 수지 자석은 희토류 원소 Nd와 금속천이원소간의 합성을 이용한 자석으로, 높은 자기적 특성을 가지며 다양한 이용 목적에 부합하는 고기능성 자성 재료이다.
자석의 인력과 반발력을 이용하여 모터를 회전시키거나 일정한 속도를 필요로 하는 시스템 모터로부터 직류 대형 마력의 모터에까지 활용이 가능하다.
훼라이트 마그네트 보다 6배 이상 큰 최대 에너지적을 나타내는 Nd-Fe-B 수지 자석은 소형으로 고 효율성 기능을 가지며, OA기기와 FA기기 등의 소형화, 고밀도화,

박형화 및 경량화를 가능하게 하는 고기능성 자성 물질이다.

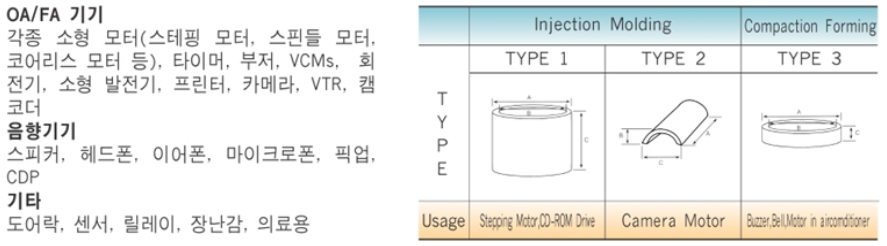

-Applications

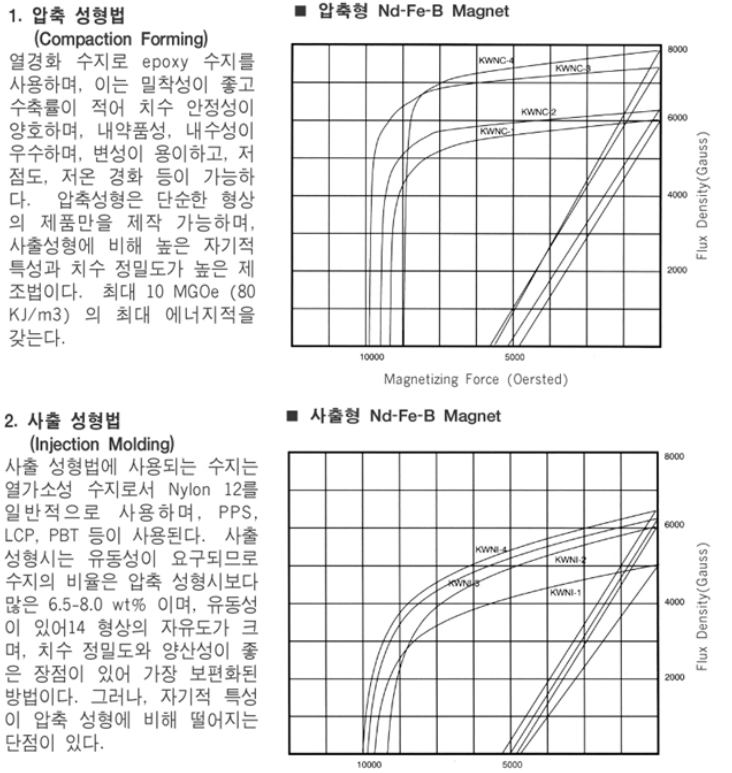

-Methods of forming

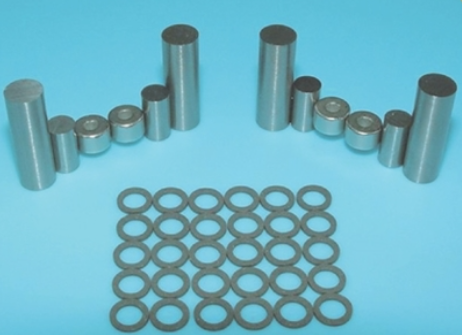

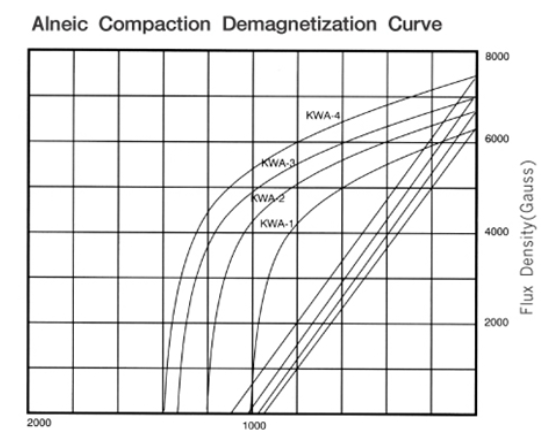

3. AlMiCo Bonded Magnets

알니코 자석은 전기 및 전자부품에 이용되는 석출 경화용 영구자석 합금으로 잔류자속 밀도가 온도나 경시 변화에 대해 안정적이며 보자력이 큰 특징이 있다.

-Applications

 계축기, 적산전력계 등 정밀기기, 음향기기, 모터, 발전기, 회전기. 흡착장치 및 부저 등

-Features

1. 자기적 안정성이 우수하다

2. 치수가 안정되어 있다.

3. 높은 기계적 강도를 가지고 있다.

4. 온도 안정성이 우수하다.

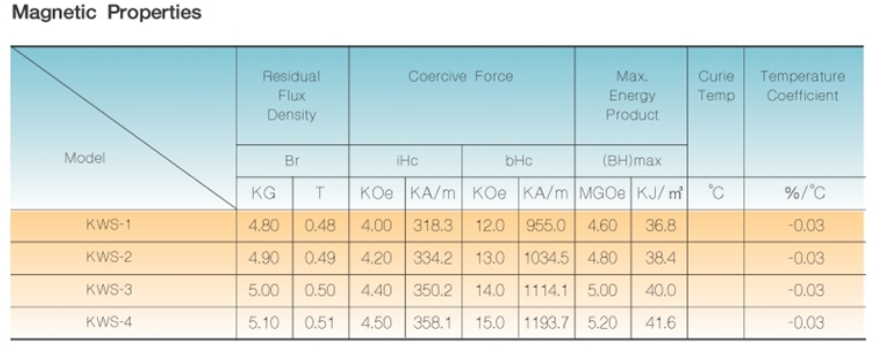

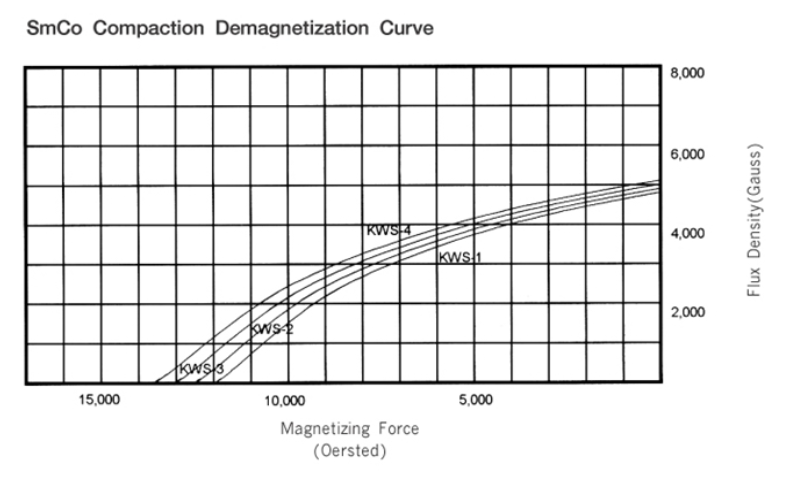

4. Sm-Co Bonded Magnets

-Applications

소형정밀 전자제품 또는 산업용 전자 제품의 소형모터의 부저등의 핵심부품으로 사용된다.

-Features

희토류 Magnet 중 보자력이 매우 높아 자기 안정성이 뛰어나다.

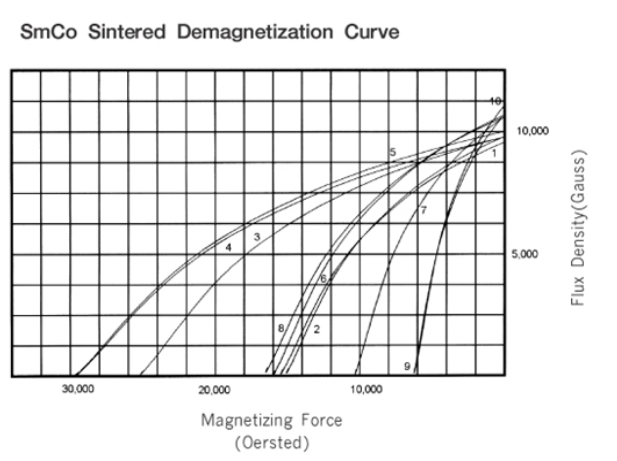

5. Sm-Co Singtered Magnets

-Applications
소형정밀, 전자제품 또는 계측기, 센서 및 산업 전자제품 외

-Features
희토류 Magnet중 보자력이 매우 높아 자기 안정성이 뛰어나다.

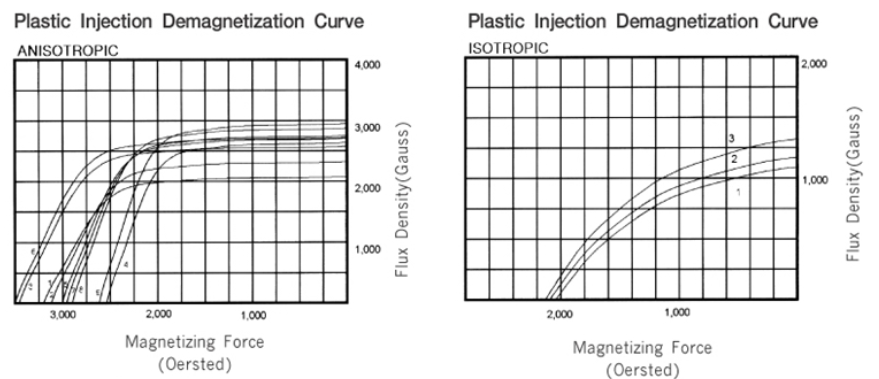

6. Plastic lnjection Magnets

-Applications
각종 전자제품의 구동성 소형모터, 정밀센서등의 제품에 사용된다.

-Features
등방성 또는 이방성 Ferrite 원료로서 성형성이 뛰어남.

7. Magnetic Hysteresis Curve and Conversion Table

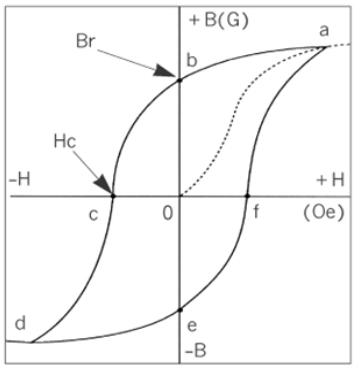

Magnet의 기본적인 성질은 그림에서와 같이 자기이력곡선(Magnetic Hysteresis Curve)으로 나타낸다.
먼저 자석을 자장 중에 놓고 "0"의 위치에서부터 자장을 서서히 증가시키면 자장중의 자속 밀도가 급격히 증가하지만
어느 점 이상에서는 외부 자장을 가하여도 자속밀도는 급격히 증가하지 않고 가해준 자장만큼만 증가하게 되는데
이상태를 포화라 하고 점 "a"가 된다. 이 상태에서 외부 자장을 점차 줄이면 자속밀도는 a->b로 감소하고
외부자장을 0으로 하면 "b"점에 오게 되고 0b의 자속밀도가 남게 된다. 이 값을 잔류자속밀도라 부르고 Br로 표시하며
단위는 G(Gauss)이다. 더욱 역방향의 외부자장을 가하면 점점 자속 밀도가 감소하여 "c"점에 오게 되는데, 이 "c"점에
오게 하기 위한 역방향의 외부 자장의 강도를  또는 Coercive Force 이라 부르고 Hc로 표시하며 단위는 Oe(Oersted)이다.
계속 역방향의 외부자장을 증가시키면 "d"점에서 다시 포화되고 e->f->a->b->c와 같은 Cycle을 이루며
이 곡선을 자기이력곡선이라 부른다.
