■압연설비(rolling)
-판재용 압연설비라인 구성 (rolling line)
>언코일러, 압연기, 리코일러, 디플렉터 롤 등으로 구성

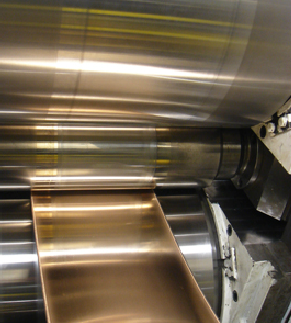

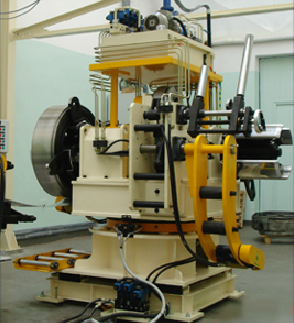

-압연기(rolling mail : 유압식&기계식)
: 재료를 회전하는 roll사이에 넣어 가압함으로써 두께 또는 단면적을 감소시키고 길이방향으로 늘리는 가공을 압연이라 함
: 작업온도에 따라 열간압연과 냉간압연이 있으며, 열간압연에서는 가공물의 소성이 크므로 압연동력이 적게 소비되고 변형을 크게 할 수 있는데 반하여, 냉간압연에서는 동력 소비는 크나 정밀한 완성가공을 할 수 있고 기계적 강도를 증가시킬 수 있음
>압연기는 분류 기준에 따라 다음과 같이 분류
1. 작업 온도에 따라 열간 압연기, 냉간 압연기
2. roll의 수 및 회전방향에 따라
-비가역 2단 압연기
-가역 2단 압연기
-3단 압연기
-4단 압연기
-20단 압연기
*당사는 선재 및 판재용 냉간압연기등을 제작
>선재 압연기
* 롤 업다운 방식은 모터방식이 있다.
-가역 2단 압연기
-가역 2단 연속(텐덤)압연기
-조합 압연기
-턱스 헤드
>판재 압연기
*롤 업다운 방식은 유압방식과 모터방식 그리고 혼합 방식이 있다.
-비가역 2단 압연기
-가역 2단 압연기
-3단 압연기
-4단 압연기

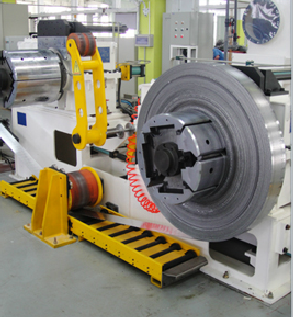

-언코일러(un-coiler : coil car 부가기능)
: 코일로된 스트립을 풀어서 압연기에 공급해 주는 설비임. 대부분의 소폭 코일을 취급하고 언코일러는 작업자가 직접 코일을 옮겨와 드럼에 장착하여야 하므로 많은 주의와 안전이 요구되는 설비이다. 당사는 이러한 안전상의 취약점을 보완하기 위하여 다음과 같은 부가기능을 제공하고 있음.
>Un coiler type(가역식, 비가역식)
-싱글드럼타입(한면 고정식)-선재 및 소폭 판매 작업용
-더블드럼 타입(양면 회적식)-소폭 판재 연속 작업용
-더블 콘 드럼 타임(광폭에 적용)-광폭 판재 작업용
> Un coiler 부가기능(옵션)
-구동 형식 및 무 구동 형식
-코일 돌발 풀림방지용 홈다운 롤(구동형 홈다운기능 추가옵션)
-코일 외경에 따른 브레이크 강도조정 기능(후방 장력)
-측면 중심 조정기능
-유압방식 및 모터 방식
*위에 기술한 사항은 판재용 언코일러이다. 선재용 언코일러는 본사 문의
-리코일러(re-coiler : coil car 부가기능)
: 압연기에서 생산된 스트립을 일정한 텐션으로 갈아주는 설비
>Re coiler type 가역식, 비가역식
>Re coiler 부가기능 (옵션)
-스트립을 자동으로 드럼에 몰림기능
-코일 돌발 풀림방지용 홈다운 롤
-코일 외경에 변화에 따른 자동 전방 장력기능
-드럼 확대 축소 기능 (유압식)
-코일 카
-프로그램 제어방식 (AC백터 및 DC motor 드라이브)
*위에 기술한 사항은 판재용 리코일러
