그라운드 앵커최종 수정 일자 : 2020-07-08 11:31:21
■ 그라운드 앵커

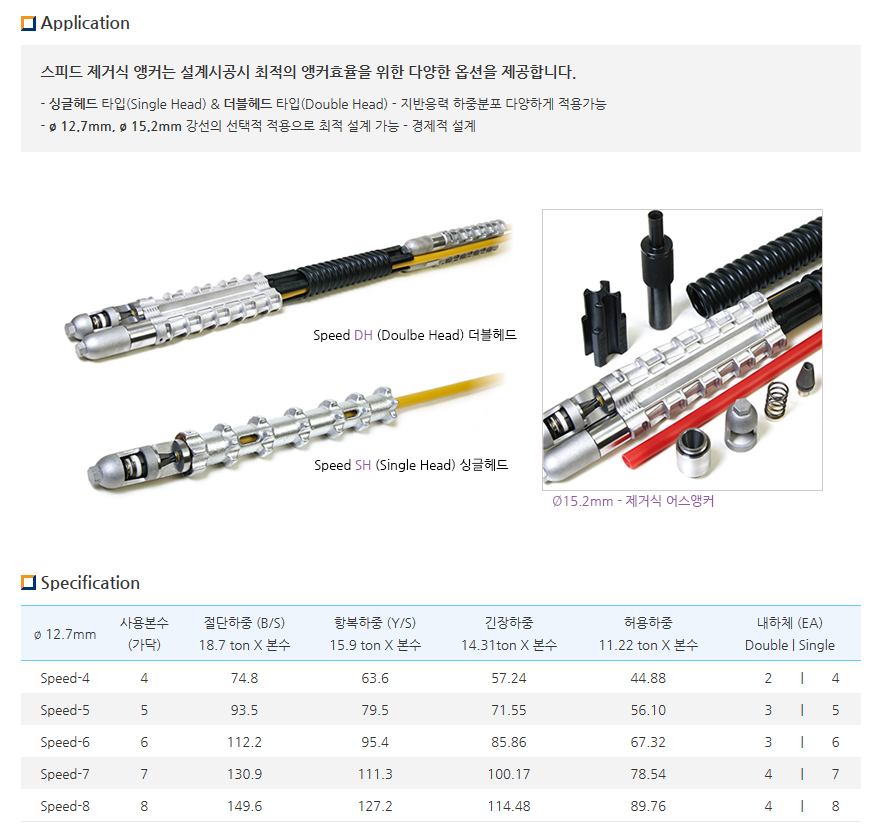

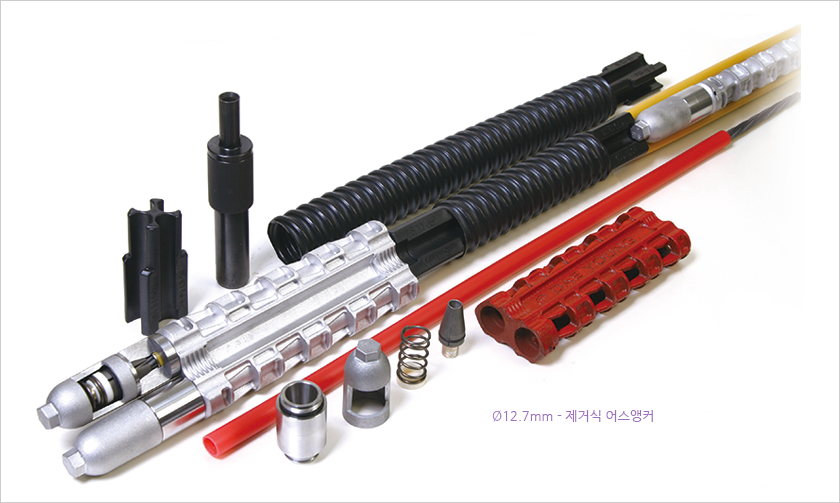

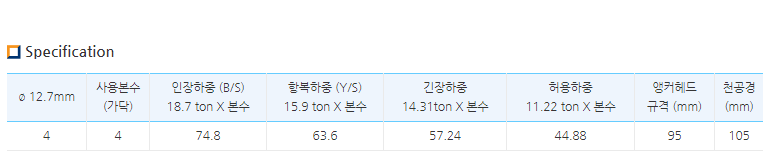

○ 제거식 스피드 앵커 (건설교통부 신기술 449호)
· 오토백 실린더로 인장시 각 강선에 최대 허용 하중 적용 가능 - 경제적 설계
· 강선 가닥수 적용이 자유로와 (4선-8선) 경제적 설계 가능 - 과설계 방지
· ø 12.7mm, ø 15.2mm 강선의 선택적 적용으로 최적 설계 가능
· 강선의 HELIX구조를 이용한 과학적 강선 제거 공법
· Grease를 사용하지 않는 친환경적인 앵커

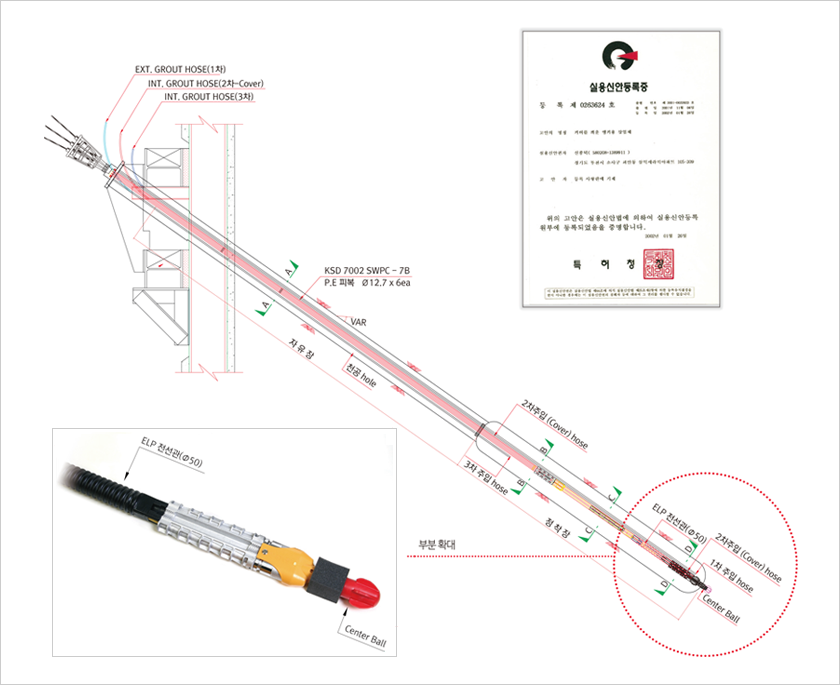

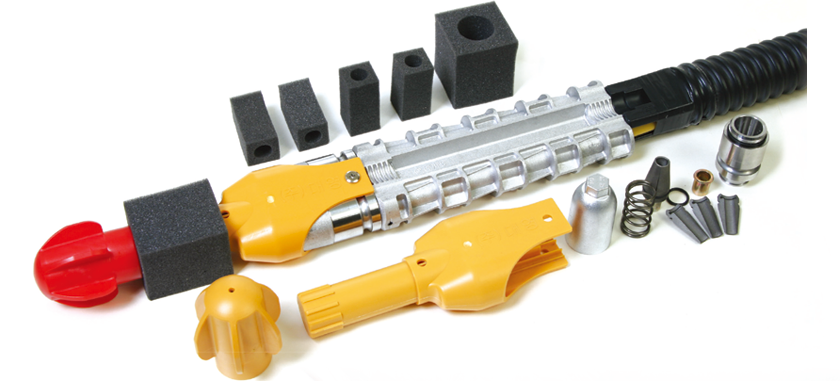

○ 제거식 팩 앵커 (실용신안 제 0263624호)
· 그라우트 커버 공법(Grout Socks)은 갯벌, 지하수 흐름이 있는 지층 등
· 일반 앵커의 시공이 어려운 지층에서 그라운드 앵커의 인장력을 확보해주는 공법
· 그라운드 앵커 정착부에 설치된 하이텍커버에 그라우팅을 가압 주입하여 정착 구근과 지반을 밀착시켜
· 연약지반 및 지하수 유동 조건하에서도 앵커의 성능을 확보해주는 그라운드 앵커 공법
※ 연약지반용 그라우트 커버 공법은 (주)대영이 개발한 원천 기술입니다

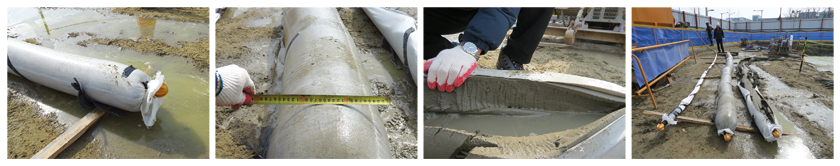

연약지반용 커버를 씌운 앵커 - 그라우트 본딩이 어려운 지반 / 해안가 뻘, 강변 등 연약지반에 효율
대영 그라우트 커버 공법은 일반 앵커의 시공이 불능한 연약지반에서 최적의 앵커효율을 확보
① 그라우트 커버(Grout Socks)내부에 그라우팅이 시공되어 지하수 등의 영향을 받지 않고 앵커 시공 가능
② 그라우트 재료 유실 및 강도저하 현상이 없고 단계별 가압 그라우팅이 가능하여 마찰저항력이 증대됨
③ 정착부의 그라우트 커버 보호로 균질한 정착제가 형성됨

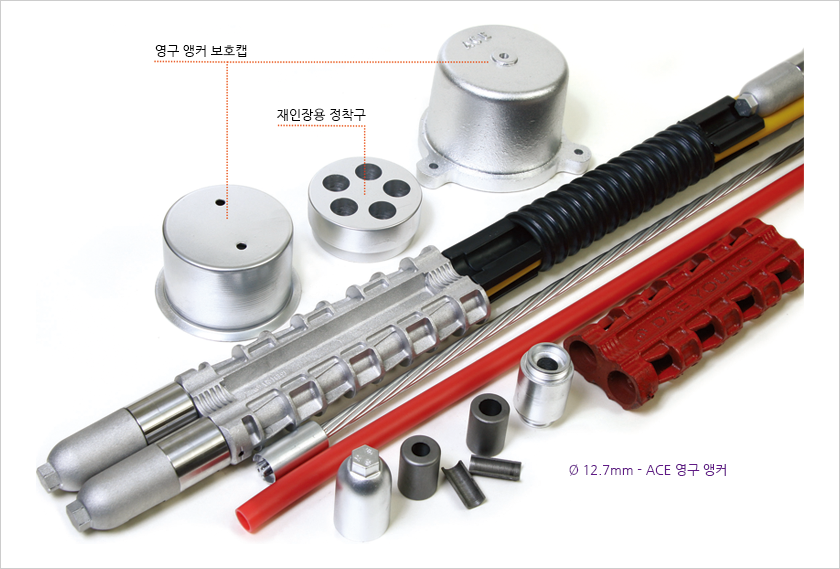

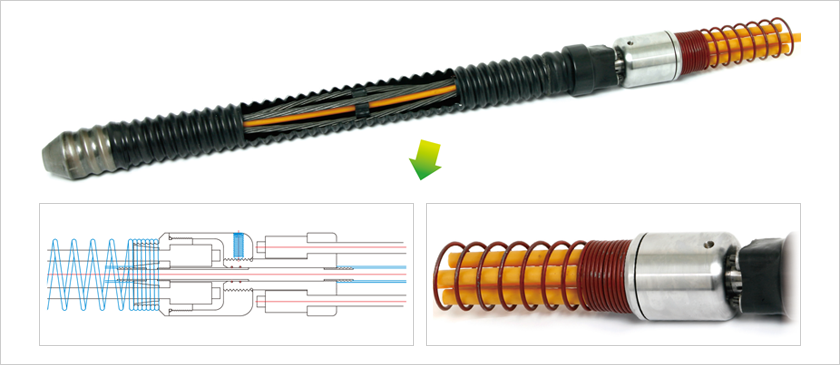

○ ACE 영구 앵커(특허 10-1553588)
· 오토백 실린더로 인장시 각 강선에 최대 허용 하중 적용 가능 - 경제적 설계
· 가닥수 적용의 자유로움으로 (4선~8선)경제적 설계 가능 - 과설계 방지
· Ø12.7mm, Ø15.2mm 강선의 선택적 적용으로 최적 설계 가능
· 안전적 유지관리가 가능한 재인장 공법
· 강연선 부식 방지를 위한 이중 처리(Grease + 신재 Polyethylene호스)

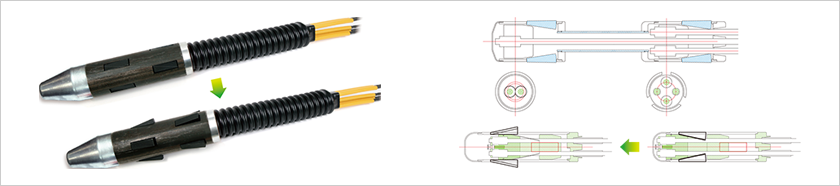

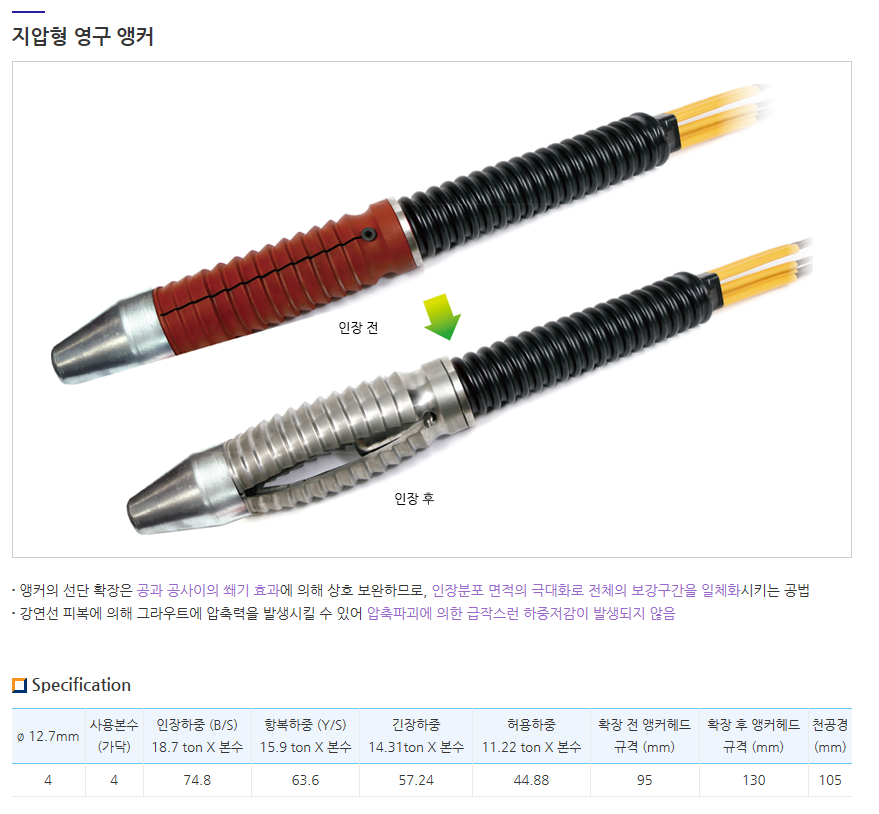

○ 지압형 영구 앵커(특허 10-1640150)
○ 복합형 영구 앵커

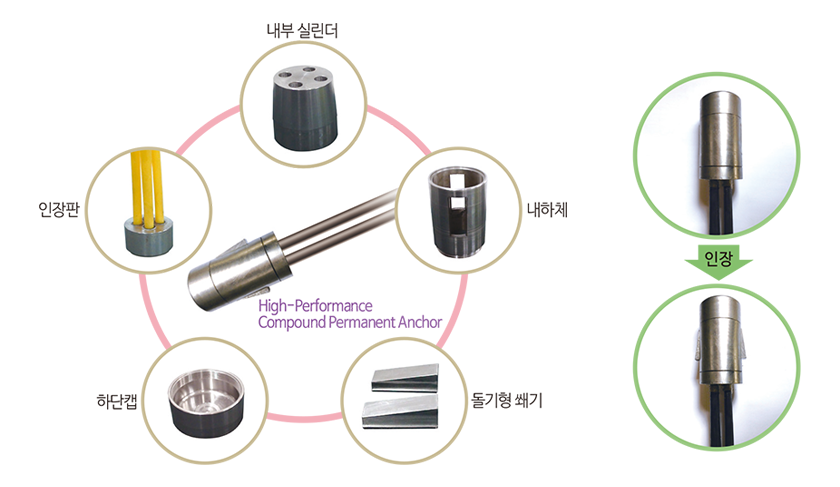

- 고성능 복합형 영구앵커(특허 10-1363483)
토목, 건축 공사에서 지반굴착 및 사면을 보강하는 목적의 공법으로 앵커 내하체 내부의 실리더와 인장부재와 결합되어 인장력 도입시 경사면으로 형성된 실리더 외주면이 인장측방향으로 이동, 지압형돌기가 내하체 외부로 펼쳐져 돌기로 인한 지압력 증가와 크리프현상 감소 등의 장점을 가진 영구앵커체이다.
- 고성능 복합형 영구 앵커 특허 10-1606023
토목, 건축 공사에서 지반굴착 및 사면을 보강하는 목적의 공법으로 앵커 내하체 내부의 실리더와 인장부재와 결합되어 인장력 도입시 경사면으로 형성된 실리더 외주면이 인장측방향으로 이동, 지압형돌기가 내하체 외부로 펼쳐져 돌기로 인한 지압력 증가와 크리프현상 감소 등의 장점을 가진 영구앵커체이다.
- 복합형(압축형+인장형) 영구앵커
인장형앵커와 압축형앵커의 단점을 없애는 반면 장점을 동시에 가질 수 있고 진행성 파괴의 영향을 완전히 줄일 수 있으며, 공내에 슬라임에 의한 영향과 정착체의 변위를 최소화하는 동시에, 인장력과 압축력을 동시에 얻을 수 있게 개발한 것으로 토사, 풍화토 지반에도 소요 인장력을 발휘할 수 있는 앵커
