■TRANSAXLE ASSEMBLY
| 제품개요 | 본 설비는 Transaxle Assembly Line으로 In-Line Machine 과 Off-Line Machine으로 구성되어져 있으며, T/A 가공 Line에서 Auto Loader를 통하여 Conveyor & Pallet 상에 투입된 T/A Housing 에 각 부품들을 자동으로 조립하는 전용 설비이다. |
| 주요사양 | Loop Type Friction Roller Conveyor System (90˚ Turning System) Diverter & Pallet Lifter System Transaxle Assembly Auto Loading Machine Transaxle Assembly Auto Unloading Machine Trans Case & Clutch Housing Air Leak Test Transaxle Assembly Marking Machine (Air Pen Type) Transaxle Assembly Air Leak Test Transmission Case Sealant Dispenser Rear Cover Sealant Dispenser Rear Cover Assembly Machine Shift Shaft Assembly Machine Shim Measuring Machine Nut Runner Machine T/M & Clutch Housing Nut Runner Shift Shaft Nut Runner 90˚ Turnover Machine Press Machine |

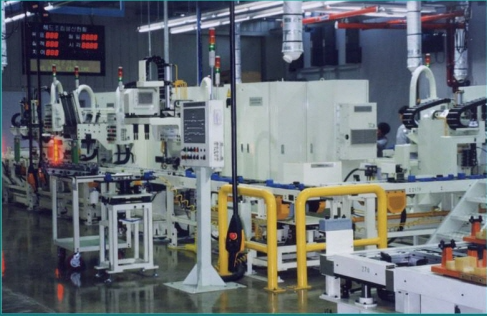

■ENGINE ASSEMBLY LINE
| 제품개요 | 본 설비는 Engine Assembly Line으로 In-Line Machine 과 Off-Line Machine으로 구성되어져 있으며, Cylinder Head & Cylinder Block 가공 Line 에서 Auto Loader를 통하여 Conveyor & Pallet 상에 투입된 Cylinder Head & Cylinder Block 에 각 부품들을 자동으로 조립하는 전용 설비이다 |
| 주요사양 | Loop Type Friction Roller Conveyor System (90˚ Turning System) Diverter & Pallet Lifter System Cyl’ Head & Cyl’ Block Assembly Auto Loading Machine Cyl’ Head & Cyl’ Block Assembly Auto Unloading Machine Cyl’ Head Cam Cap Loosen’g & Tighten’g Machine Cyl’ Head & Cyl’ Block Plug Press Machine Cyl’ Head & Cyl’ Block Marking Machine Cyl’ Head Oil Sleeve Press Machine Cyl’ Head Oil Spray Machine 90˚ & 180˚ Turnover Machine Stem Seal & Spring Assembly Machine Valve Key Sub Assembly Machine Valve Key Press & Check Machine Valve Vibrating Machine Cyl’ Head Assembly Leak Test Bolt Loosen’g & Tighten’g Assembly Fly Wheel & Clutch Cover Nut Runner Cyl’ Block Crank Pulley Nut Runner Cyl’ Head Cover Nut Runner Cyl’ Head Bolt Nut Runner Con Rod Assembly Machine |

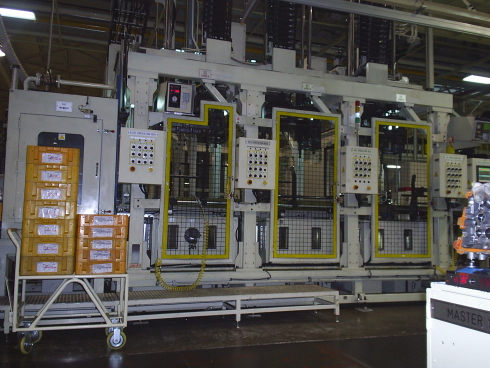

■HEAD & BLOCK LEAK TEST
| 제품개요 | 본 설비는 CYLINDER HEAD 및 BLOCK을 생산하는 라인에서 각 제품에 대한 AIR LEAK 시험을 실시하여 소재 상태의 결함 및 가공 상태의 결함을 찾아내기 위한 전용 설비이다. |
| 주요사양 | 차종별 SEALING JIG AUTO CHANGER GRAPHICALLY TOUCH PANEL(GP2600T) LEAK량에 대한 구분 MARKING SYSTEM |
| 주요기능 | CYLINDER HEAD & BLOCK에 대한 AIR LEAK 시험을 실시하여 소재 및 가공의 결함부위를 찾아내고 시험 후 불량품은 그 자리에서 수몰 시험을 실시하여 불량 위치를 작업자가 육안으로 확인하고, 사용여부를 판단할 수 있다. AIR LEAK 시험 방식은 MASTER CHAMBER를 이용한 차압 비교 방식(AIR LEAK TESTER)과 유량 제어 방식(AIR FLOW TESTER)을 적용하였다. |

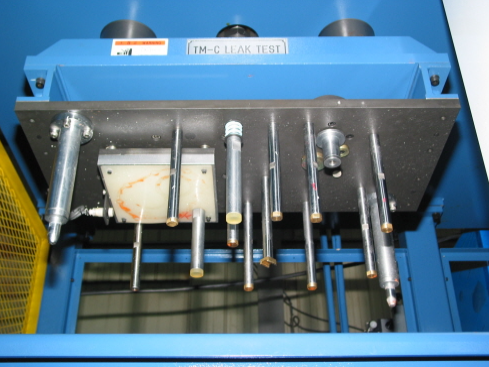

■TRANSMISSION LEAK TEST
제품개요 | 설비는 T/M CASE 및 CLUTCH HOUSING의 LEAK 상태를 TEST하기 위한 설비이며 N.G시에는 누설부위를 작업자가 확인 할 수 있도록 WORK를 수몰시켜 LEAK되는 부위를 직접 확인할 수 있다. |
| 주요사양 | UTILITY : 전원 30KVA * AC380V * 3PHASE * 50Hz 설치공간 : 3500W * 3000D * 4000H (mm) 장비본체 - 크기 : 2520W×2170D×2740H - 무게 : 3000㎏ - 워터 탱크 용량 : 440Liter 유압 유니트 - 유량 - 35ℓ/min - 압력 - Max 75㎏/㎠ - 모터 - 5HP×6P×220/380×50Hz LEAK TESTER : LS-1842 (COSMO) 전기판넬 : 1200W×500D×1800H |
| 주요기능 | LEAK 측정방식은 MASTER CHAMBER를 이용한 차압 비교방식으로 TEST GAUGE를 이용하여 가공상태 및 소재상태를 확인하기 위한 LEAK TESTER 전용설비이다. |
