밀 혼합 시스템최종 수정 일자 : 2020-07-08 10:02:17
◆ACM

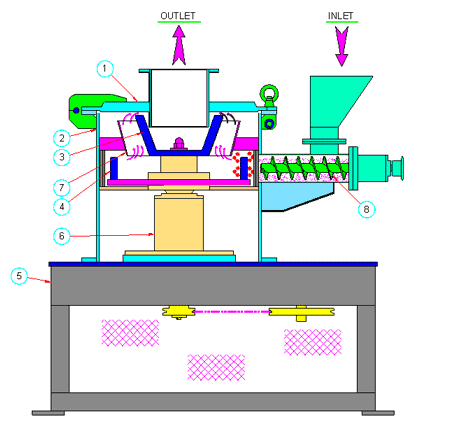

ACM이란 air classifying mill의 약자로, 공기분급분쇄기라 표현할 수 있으며 그 뜻은 분쇄 시 공기분급작용을 이용하여
분쇄 입자도를 조정하여 운전할 수 있다고 해석할 수 있습니다. 분쇄는 분쇄실 내부의 pin과 liner에 의해 이루어지고
분급은 분쇄실에 있는 air classifying 에 의해 이루어집니다.
-특징
● 분쇄와 분급이 동시에 이루어지므로 목표 입도를 손쉽게 변경할 수 있다.
● 구조가 간단하여 GRADE 교체 등에 따른 취급 및 청소작업이 용이하다.
● 지속적인 분쇄에도 온도상승이 매우 낮다.
● 분쇄후의 입자분포도곡선이 급격히 형성되므로 양질의 분쇄입도를 얻을 수 있다.
● 저소음이며 분진비산이 없어 작업환경이 우수하다.
● 과분쇄의 방지로 분쇄효율이 매우 높다.
● 저 융점 물질이 아닌 경우에는 SUPPLYING AIR를 고온으로 하여 분쇄 시 건조작업을 동시에 수행할 수 있다.
-AIR CLASSIFYING MILL PROCESS STANDARD TYPE
분쇄실 내에 분급장치(classifier)가 내장되어 있어 분쇄의 입도를 자유롭게 조정할 수 있는 미분쇄기입니다.
화학, 분체도료, 식품, 비철 등 광범위하게 적용되고 청소가 매우 간편하여 다품종 생산에도 적합합니다.
-CM Series Classifying Mill
저융점의 피 분쇄물을 대량 미분쇄 하는데 적용하였습니다.
분쇄 열에 의한 피 분쇄물의 융화를 방지하기 위하여 냉각 제습공기를 공급하였으며, 미분말의 최종분급을 위해서는 초음파스크린을 적용하여 제품의 품질을 높였습니다.
◆PIN MILL
범용 분쇄기로 널리 알려져 있는 Pin mill은 회전하는 Disk와 고정의 Disk에 다수의 Pin이 장착되어 있는 구조로
조쇄에서부터 미분쇄 까지 분쇄범위가 광범위하며 또한, 분쇄 가능한 원료의 범위 또한 넓어 분체공정에 다각 면으로 사용되어 지고 있습니다.
-분쇄 원리
● 피 분쇄 물질은 정량투입장치(vibrating feeder, screw feeder등)에 의하여 pin mill의 중앙부에 위치한투입구로 투입이 됩니다.
● 투입된 피 분쇄 물질은 고속으로 회전하는 ROTOR의 회전력에 의해 원주방향으로 급속하게 분산되어집니다.
● 이때 다열로 배치된 고정 핀과 회전 핀 사이를 통과하게 되며 강력한 충격과 전단작용으로 분말화가 가속됩니다.
● 분쇄되는 피 분쇄 물질은 발생된 원심력과 풍력에 의해 회전 핀 외륜의 바깥에 설치되어 있는 SCREEN를 통과하게 됩니다.
● 분말화가 안된 원료는 스크린을 통과하지 못하고 일정 입도가 될 때까지 반복 작용하게 됩니다.
● 통과한 원료는 기계하부에 설치된 배출구를 통하여 외부로 배출됩니다.
-특징
● 화학원료,의약품,광물,식품,비료,사료등 적용범위가 매우 광범위 합니다.
● screen의 교체로 조분에서 미분까지 광범위한 분쇄가 가능합니다.
● 일정한 분쇄 입도를 얻을 수 있으며, inverter를 적용시킬 경우 rotor의 회전속도를 조정하여 분쇄입도를 간단히 조정할 수 있습니다.
● 회전식 또는 sliding식 door의 경우 기계내부의 점검, 청소, 부품교환을 쉽게 할 수 있습니다.
● Pin mill은 원료의 해쇄 기로도 적용이 많이 되고 있습니다.
● 회전 및 고정 핀의 형태에 따라 고경도, 탄력성의 원료에도 사용이 가능합니다.
● 제작사양은 5HP~150HP까지 가능합니다
