동력 전달 장치 커플링최종 수정 일자 : 2020-07-06 15:22:06
■ 커플링(Coupling)
회전 동력을 전달해주는 역할. 핵심적인 역할은 구동축(모터)의 동력과 모션을 전달하는 역할을 한다. 충격/진동/소음 흡수 등 장비의 구동시 진동이나 충격이 가해질 경우 커플링은 이런 충격및 진동을 흡수하는 역할을 한다.

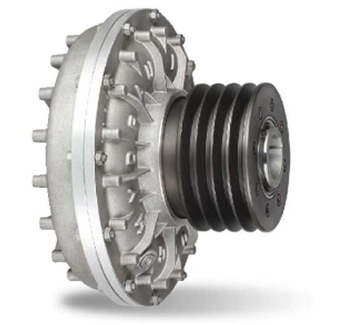

□ H형 유체 커플링
-모터 가동시 기동 전류를 최대 6배이상 흡수하여 매우 낮은 부하로 모터를 구동 시킬 수 있다. 과부하 또는 끼임으로 부터 구동축과 피동축을 보호 할 수 있다
- 고가의 특수 권선형 모터를 사용해야 하는 불편함과 과도한 초기 설비 투자비를 절감할 수 있다.
<특징>
-부하변동이 심한 경우(크라샤, 교반기 등)
-빈번한 기동이 필요한 경우(밀, 크레인 등)
-부하를 걸고 기동코자 하는 경우(컨베이어, 탈수 기능)에는 더 많은 문제점이 발생한다.
-고가의 특수권선형 모터를 사용하고 있는 경우 일반 모터로 대체 가능하다.
-순간적인 과부화에서도 모터의 속도저하 또는 모터의 소손을 방지한 수 있다.
-모터를 역회전 시켜 피동 설비를 제동 시킬 수 있다.
-기계적인 연결이 없으므로 충격하증 발생 시 모터 및 피동설비 모두를 보호할 수 있다.
-기동전류를 약 75% 흡수하여도 기동이 가능하다.
□ 기어 커플링
- 전단마력에 비하여 소형경량이고, 긴수명과 전달동력의 손실을 최소한으로 줄였다.
- 고속회전시에도 소음 및 진동이 거의 없고, 내부윤활로 치의 내마모성이 증가한다.
- 감속기, 크레인, 호이스트, ROLLING MILLS, 교반기, 콘베어, 기중기에 주로사용한다.
-허브의 치형이 크라우닝 기어로 가공 되어 있어 면 접촉이 아닌 곡선을
따라 점 접촉으로 동력을 전달함으로써 평행오차, 각도오차, 축유동 오차를 자체 흡수함으로 기계부를 보호하고, 강력한 힘을 전달 할 수 있음.
-형번 400까지 재고를 확보하여 단납기에 대응할 수 있으며 그외 대형 및 특수형도 주문 제작 가능

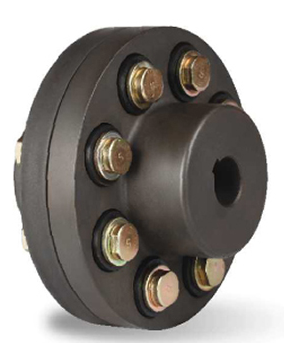

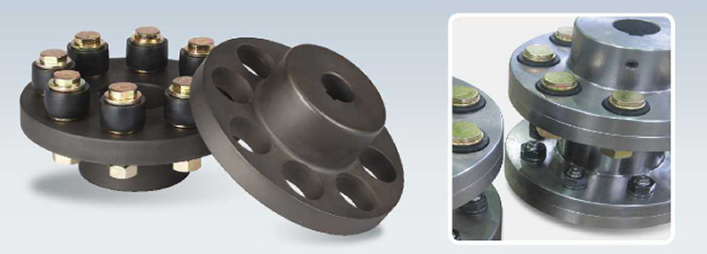

□ 플랜지 커플링
- 커플링에서 축을 누르는 힘이 발생하지 않고, 윤활유가 필요하지 않습니다.
-동력을 원할하게 전달
-진동과 충격의 흡수 능력이 우수
-장착 및 분해 조립이 간단
-장착시 배열상태를 쉽게 측정 가능
-가격이 저렴함
- 펌프, 송풍기, 변속기, 압축기, 감속기, 운반기기, 기증기, 권상기, 화확기계, 시멘트 Mixer, 암연기, 섬유기계, 방직기계, 금속가공기계, 염색사상가 등

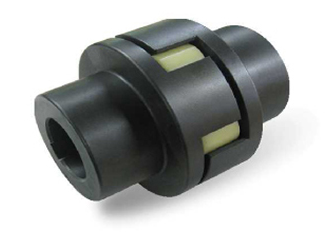

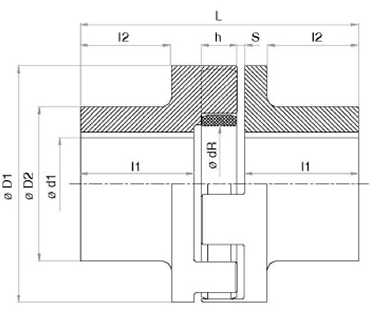

□ 죠 커플링
-신축 비틀림 이음방식을 통한 운전중, 소음,진동 충격을 완화 또는 감소시켜 동력 전달 효율성이 우수
- 강하면서도 뛰어난 신축성과 반발 탄성을 갖는 우레탄 재질을 사용하여 비틀림 각이 최대 5º까지 압축하중을 견딜 수 있음

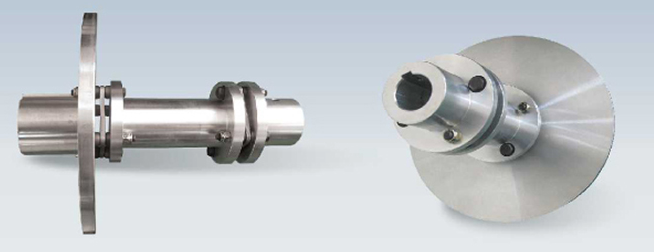

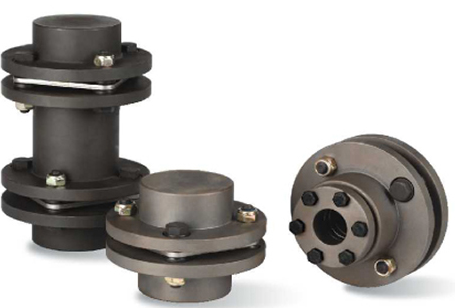

□ 디스크 커플링
- 백래시(Backlash)가 전혀 업없으며 비틀림 강성이 크므로, CNC 공작기계, 분할장치 등 위치제어가 필요한 곳에 주로 사용된다.
-마찰되는 부분이 없고 축간 오차가 다소 있더라도 축간 변위가 혀용되며 닳지 않으므로 바르게 설치하여 사용하면 소음이 전혀 없고 윤활유가 필요 없으므로 한번설치로 장시간 수명을 유지한다.
- 구조가 간단하고 튼튼하여 소형으로 큰 동력을 전달하며 정역회전이나 수직으로도 사용이 가능하며 고온 (Max 280ºC) 고속 회전에도 사용할 수 있습니다.
-공작기계, 펌프, 쿨링타워, 목공기계, 교반기에 사용

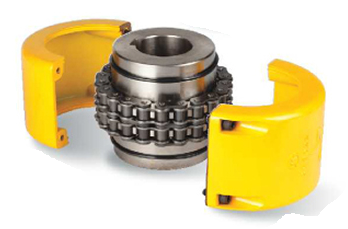

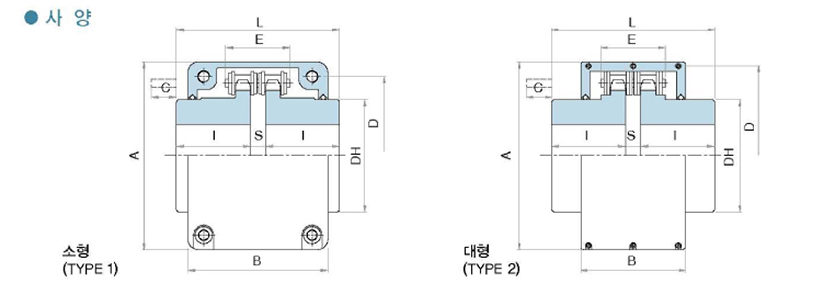

□ 체인 커플링
- 치면이 열 처리된 두개의 스프라켓(Sprocket)과 표준복열 롤러 체인으로 이루어졌다.
- 연결핀으로 간단히 분해 조립이 되며, 긴수명을 유지 합니다.
- 편심, 편각 발생시 적용이 가능합니다.
- 감속기, 펌프, 교반기, 송풍기기
□ 그리드 커플링
- 사용상 편리함과 원가 절감 효과가 탁월 합니다.
- 평행오차, 각도오차, 축유동 오차, 비틀림에 대한 유연성
- 감속기, 펌프, 분쇄기, 송풍기, 승강기 등등

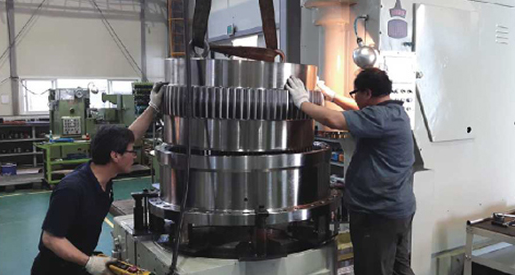

□ 와이어드럼 커플링
- 매우 큰 연직하중 및 회전 토크를 전달할 수 있다.
- 과대하중을 방지하는 높은 안정성과 힘의 전달을 하면서 치(Tooth)의 측면 부분의 경도가 향상되어 내마모성이 우수하다.
- 토크와 연직하중에 표면 접촉 응력을 허용하도록 되어 있어 굽힘현상으로 인해 톱니가 파손될 위험성을 배제 하였다.
