싱크로나이져 링최종 수정 일자 : 2020-07-06 15:20:13

Synchronizer - Ring 이란?
Synchronizer Ring은 자동차의 수동변속기 ( Manual Transmission)에 장착된다. 자동차는 속도에 따른 적절한 힘의 분배를 위해 각 단마다 서로 기어비가 다른 기어들로 구성되어 있읍니다. 각 단의 기어들은 서로 다른 크기와 다른 숫자의 齒를 가지고 있으며, 차량이 일정한 속도로 주행하더라도 각단의 기어는 서로 다른 속도로 회전하게 되는 것입니다. 기어변속이란 서로 기어비가 다른 두 기어를 연결시켜 최적의 주행조건을 만드는 것 이라고 정의할 때, 싱크로나이져 링이 없는 수동변속기의 경우, 반드시 기어비가 다른 두기어가 서로 결합 가능한 속도비가 이루어지는 시점 (속도)에서 변속해야만 됩니다. (Ex. 20km 에서 2단으로 변속, 40km에서 3단으로 변속 등). 이러한 불편함을 없애기 위해 일종의 동기기어방식인 싱크로나이져 링을 개발하게 되었고, 서로 다른 회전수를 가진 두 기어의 회전수를 같게 해주는 기능을 담당합니다. 바로 이 싱크로나이져 링 덕분에 오늘날의 자동차는 1가지 속도만이 아닌 일정 범주의 어느 속도에서도 변속을 할 수 있는 것입니다.

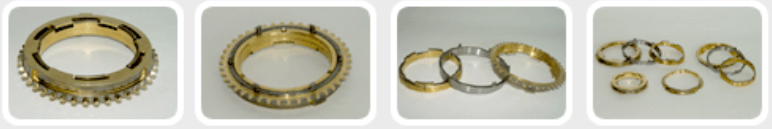

● 싱크로나이져 링

- 자동차의 수동변속기 (Manual Transmission)에 장착되는 링이다.

- 동기기어방식인 싱크로나이져링은 기어 변속을 위해 서로 다른 회전 수를 가진

두 기어의 회전수를 같게 해주는 중간 매개체로 역할을 수행함으로써,

두 기어를 연결해 최적의 주행조건을 형성한다.

※ 장점 : 싱크로나이져 링이 없는 수동 변속기는 기어비가 다른 두기어가 결합 가능한 속도비가

이루어 지는 시점에서 변속해야 한다.

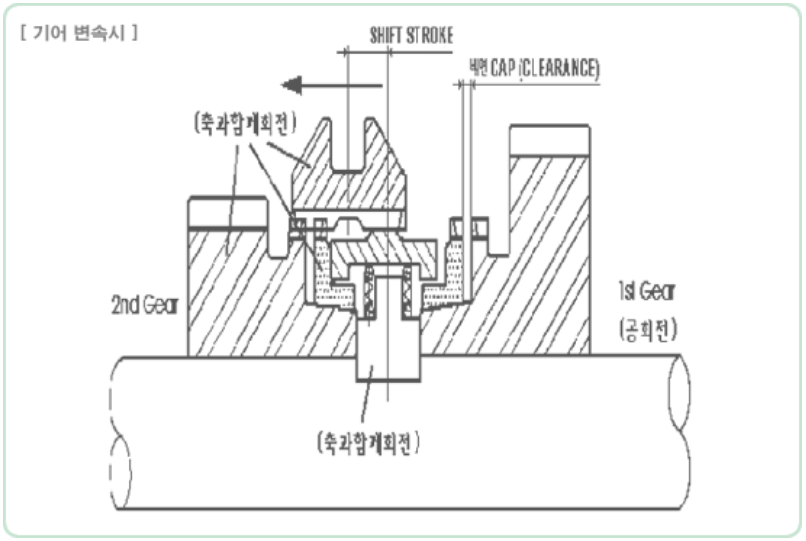

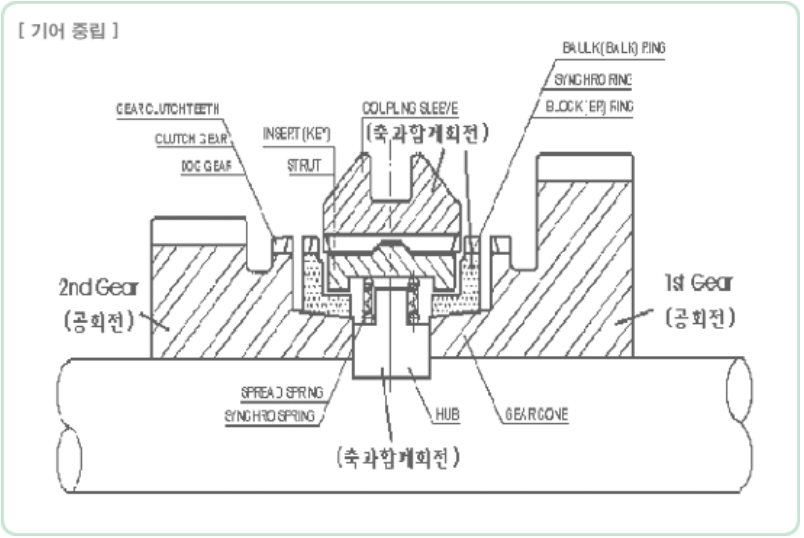

● 작동 원리 :

1. Sleeve 이동

2. Key 부위 이동

3. Synchro Ring 이동

4. Clutch 작용
