071-4111-0155
EXTRUSION TOOLS최종 수정 일자 : 2020-01-22 13:01:38
▣ TRIPLE CROSS HEAD
Characteristic (특징)
- 뛰어난 내구성과 손쉬운 유지보수
- 원추형 디자인으로 누수가 없는 완벽한 밀봉과 정확한 위치결정
- 컴퓨터 프로그램에 의한 유체 흐름분석으로 최적화된 유로부 설계
- 청소가 용이하도록 유로부 표면 조도 및 코팅 강화
- 생산성 향상을 위한 최단 시간의 공구 교체 및 온도 세팅 구조
▣ FIXED CENTERING CROSS HEAD
특징 및 장점
- 짧고 컴팩트한 구조로 직경이 작고 높은 정밀도가 요구되는 제품에 적합
- 간단한 구조와 고정된 센터로 신속한 분해조립과 청소가 용이함
- CAE에 의한 유로부 유동해석으로 원료 흐름에 최적화된 구조
- 우수한 원자재 사용과 특수 열처리 및 코팅으로 내구성을 극대화
- Front Body부 변경으로 다양한 작업 선택 가능(SAF Series)
- Tip/Die 구조가 간단하여 금형 비용이 절감
▣MANUAL CENTERING CROSS HEAD
특징 및 장점
- Tip/Die의 조정이 가능하여 제품 두께 편차를 맞춤
- 쉬스 형태의 제품생산에 주로사용
- 분해조립 및 청소, 유지보수가 용이함
- 컴퓨터 프로그램에 의한 유로부 유동해석으로 원료 흐름에 최적화된 구조
- 우수한 원자재 사용과 특수 열처리 및 코팅으로 내구성을 극대화
- Front Body부 변경으로 다양한 작업 선택 가능
- 내부 용적이 타사제품 보다 작아 예압 시간이 짧고 원료 소모가 적음
▣ RUBBER, SILICON CABLE CROSS HEAD
특징 및 장점
- 분해조립 및 청소, 유지보수가 용이함
- 압출 공구의 짧은 교환시간
- 원추형 디자인에 의한 완벽한 밀봉 및 위치 정밀도
- 유로부 유동해석으로 원료 흐름에 최적화된 구조
- 우수한 원자재 사용과 특수 열처리 및 코팅으로 내구성을 극대화
- 온수, Oil + Heater를 통해 안정된 온도 조절 가능
- 빠른 온도 셋팅으로 가동 준비 시간 절약
- 내부 용적이 타사제품 보다 작아 예압 시간이 짧고 원료 소모가 적음
▣ SPECIAL HEAD
▣ TOOL
Extrusion Tool
Tool은 검증된 원자재 사용부터 완성까지 최고의 설비와 숙련된 기술자에 의하여 생산되며 고정밀도의 품질과 성능으로 전세계에서 높은 평가를 받고 있습니다.
자사의 크로스 헤드용 Tip/Die는 물론 타사의 Tool 제작도 가능합니다.
소재에 따른 Tool의 종류
Tip : 열처리된 Steel, 초경, SUS계 + 초경TIp, SUS계 + 다이아몬드Tip, 하스텔로이
Die : 열처리된 Steel, 초경, SUS계 + 초경Tip, 하스텔로이
Tool의 설계
신일이엔티(주)의 Tool 설계는 PVC, PE, 불소수지는 물론 성형이 어려운 재료와 형상에 최적화된 디자인을 제공합니다.
Optical Fiber Tool
광통신 관련 케이블 생산에 필요한 각종 Guide Roller를 비롯하여 Optical Fiber Coating Applicator, Coloring Die, Jelly Filling System, Resin Applicator 등 높은 정밀도를 요구하는 모든 제품의 제작이 가능합니다.
▣ CARTRIDGE
Cartridge는 모델별 표준형 외에 사용조건 및 고객의 요청에 따라 컴퓨터 프로그램에 의한 유동해석과 특수설계로 제작됩니다.
Cartridge의 종류는 표준 원료용(PVC 및 PE), 저점성 원료용 (폴리아미드 및 폴리우레탄), 고농축 고점성 원료용(할로겐프리 난연재), 고무원료용 그리고 용도에 따라 다이홀더와 Stripe-Skin Holder외 다양한 종류의 금형제작이 가능합니다.

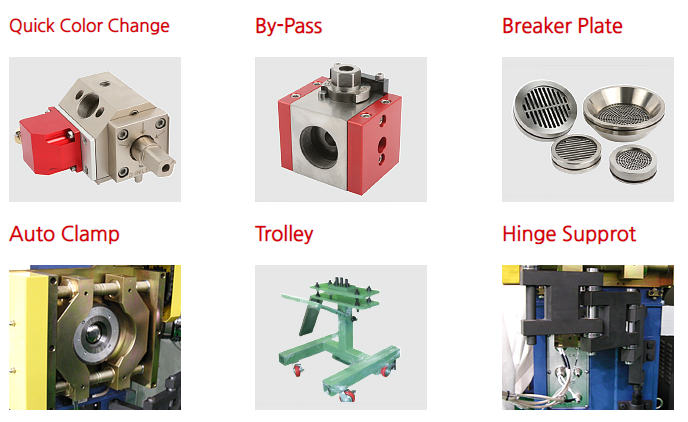

▣ ACCESSORIES
Q.C.C와 By-Pass는 라인생산 중지 없이 빠른 색상교체와 청소, 준비시간 단축 등 소량 다품목 제품의 경우 절실히 요구되는 첨단 시스템으로 원료 스크랩을 최소화 할 수 있습니다.
