Press Brake최종 수정 일자 : 2018-11-24 01:29:11

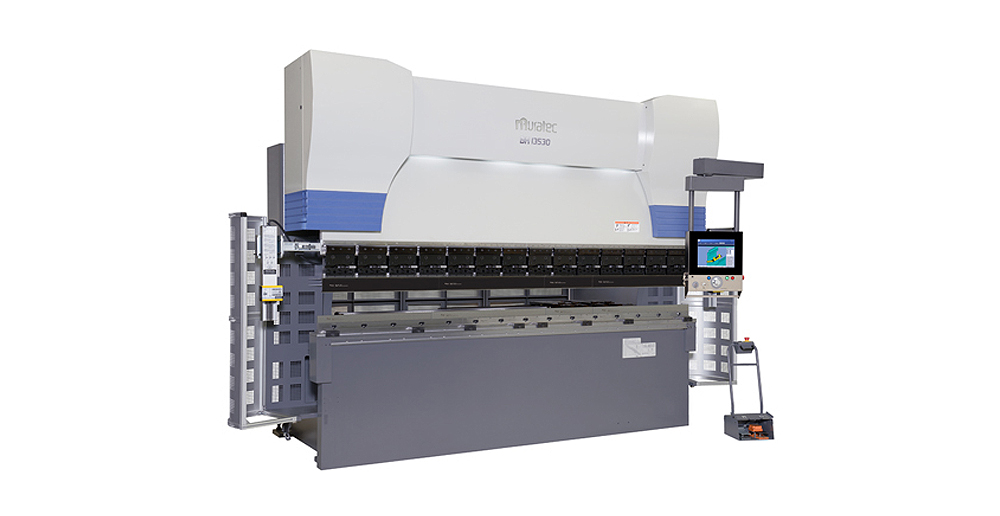

▣ Press Brake
※ AC 서보모터 & 볼 스크류 구동에 의한 램의 고속 동작과 유압 서보 구동에 따른 가압 하강을 분리 제어
유얼 드라이브 시스템은 램 고속 동작과 가압 동작을 연속 제어하여 종래 서보 유압 구조와는 다른 AC 서보 모터 & 볼 스크류 구동에 따른 고속 상승/하강 동작과 유압에 따른 하강, AC 서보 모터 & 하이브리드에 따른 안정적인 반복 정도를 가능하게 하여 높은 생산성을 실현하였습니다. 또한 램 하강시 에너지를 램 상승시에 이용하는 보조장치(어큐뮬레이터)를 탑재하여 전체적으로 에너지 절약에 뛰어난 구동 시스템입니다.
※ 구조
- 어큐뮬레이터에 의한 보조
: 어큐뮬레이터의지지로 램의 무게가 상쇄되어 소형 모터와 볼 스크류로 램 고속이동이 가능하여, 조용한 동작과 에너지 절약에 효과가 있다.
- 고강성 프레임 / 크라우닝 시스템
: 절곡기의 숙명인 크라우닝(중앙 처짐 현상)에 대해 이상적인 보정곡선을 추구하여 철저한 프레임 구조 FEM 분석으로 태어난 Ideal Curve Crowning System입니다. 단축 커빙위지를 이용하여 간단하게 미세조정이 가능합니다. 조작은 전부 컨트롤러에서 단시간에 각 공정별로 조정이 가능하여 불편함 없이 가능합니다.
- 크라우닝 보정
: 크라우닝 보정은 기계 휨을 보정하는 것입니다만 가능 한 휘지 않는 프레임이 이상적입니다. 다만 현실적으로는 어렵고 휘는 것을 최대한 줄여주는 강성 프레임 보정장치를 장착함으로써 높은 절곡정도를 실현합니다.
- 유압식 추종장치(옵션)
: 커다란 사이즈의 무거운 자재를 절곡 할 때 유효하며 작업자의 부담을 크게 줄여 줍니다. 가반중량 150kg이며 흡착은 마그네틱 타입과 버큠타입 두가지가 있습니다.
