흡착식 드라이어최종 수정 일자 : 2018-11-22 17:01:47

◆DSH시리즈  비가열식 흡착식 에어드라이어

AIR DRYER의 선정은 요구되는 DEW POINT, 초기 투자 비용,그리고 유지 보수의 편의성 등을 전체적으로 감안하여 이루어져야 합니다.

DSH SERIES 흡착식 드라이어는 최소 -40도의 노점온도(압력하)를 제공하고 유지보수가 간편한 제품입니다.

-특징

일정한 노점 온도를 유지할 수 있도록 우수한 품질의 흡착제를 선정하고 압축공기의 완전한 제습을 위하여 흡착제와의 충분한 접촉시간을 보장하여야 하며 재생공기량을 최소화하여 에너지 손실을 줄이며 흡착제의 수명을 연장 할 수 있도록 설계해야 합니다.

-충분한 흡착제 용량

압축공기와 흡착제의 접촉시간을 최소한 4.8초 이상 유지하여 일정한 노점온도를 얻을 수 있도록 충분한 양의 흡착제로 충전되어 있습니다.

-DIFFUSER

TOWER의 입구와 출구에 DIFFUSER를 장착하여 압축공기의 흐름을 분산시켜 흡착제와의 균일한 접촉을 가하고 CHANNELING을 방지할 뿐만 아니라 그 효과를 증폭시키기위하여 TOWER의 높이와 직경의 비가 효과적으로 설계되어 있습니다.

-TOWER의 설계

흡착식 에어 드라이어의 건조와 재생의 반복 과정을 이론적으로 설명하면 건조시에는 압축공기의 수분이 흡착제에 흡착되면서 흡착열이 발생하고, 이 흡착열은 TOWER내에서 일정한 온도층을 이루면서 진행합니다. TOWER 길이가 짧을 때에는 열에너지가 TOWER 외부로 방출됩니다. 이와 반대로 TOWER내에서흡착제의 재생이 진행 될 때는 흡착제에 흡수된 수분을 탈습하기 위하여 열 에너지가 필요합니다. 만일 건조 과정에서의 흡착열이 TOWER내에 충분히 저장되어 있지 않을 경우 재생과정에서 필요한 열에너지가 부족하게 되고 그 결과 재생이 완료되기 위하여 더욱 많은 PURGE 공기가 소모됩니다.

-VALVE SYSTEM

작동주기를 결정지어 주는 각종 제어 VALVE의 신뢰성은 매우 중요합니다.DSH 흡착식 드라이어는 SHUTTLE VALVE, CHECK VALVE를 특수 구조로

설계하여 수분 및 고형 불순물에 의한 문제점을 완전히 보완하였습니다.

-DSH표준조건

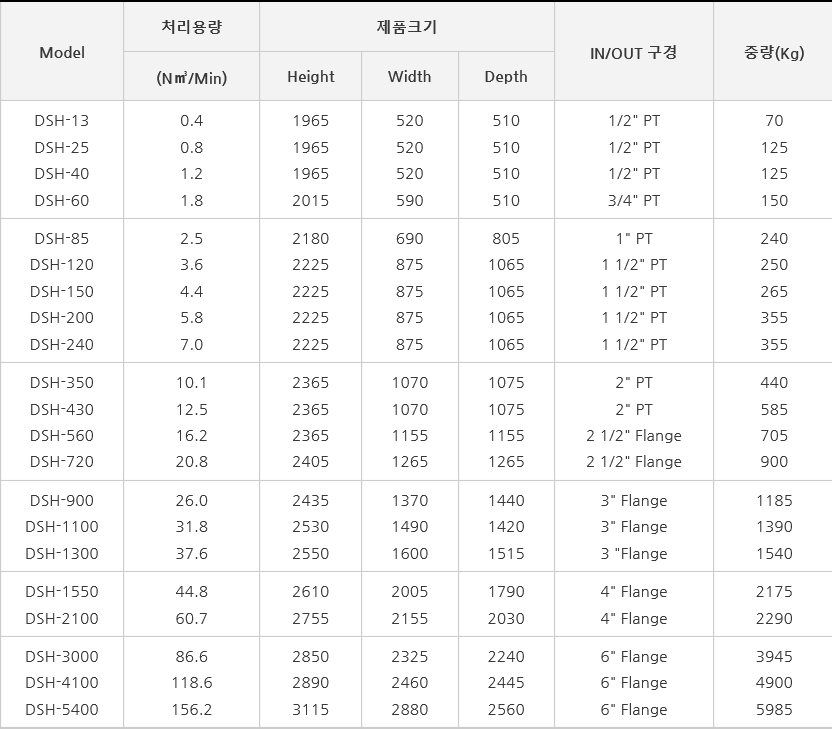

-DSH MODEL별 사양

-용량결정 환산계수

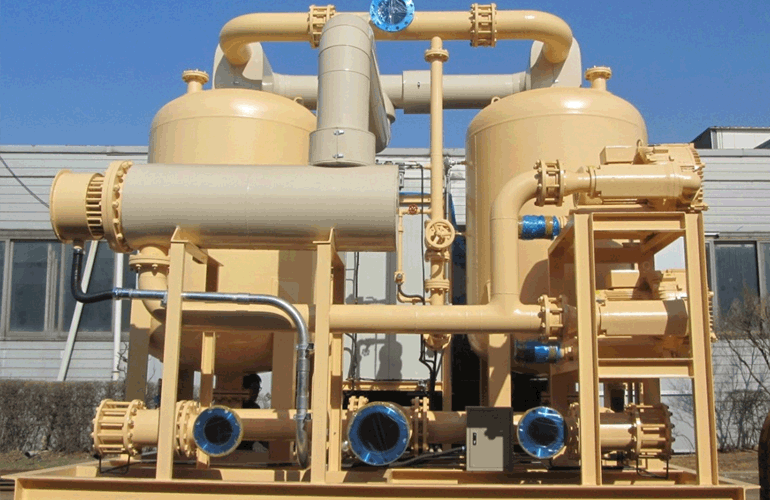

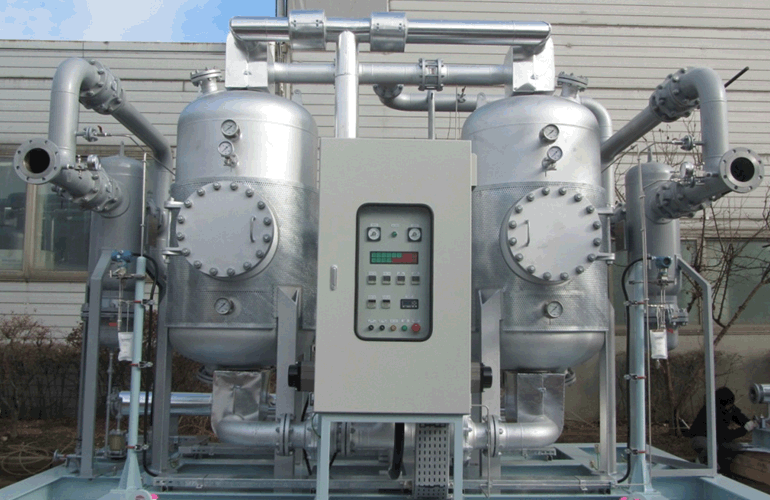

◆DBP시리즈  송풍형 흡착식 에어드라이어

압력하노점 -40℃ 이하,처리용량은 10.7 Nm3/min ~ 150 Nm3/min 이며,

사용압력이 10 kfg/cm2 이상의 Model과 하기 표준모델 이상의 대형의 Model도 제작이 가능하며

Steam Heatert 적용 또는 병행 사용이 가능합니다.

-특징

기본 온도 감지 시스템 및 옵션으로 채용된 수분 감지 시스템에 의거 에너지 사용량이 부하량에 따라 적절하게 조정됨
단열 타워 및 배관, 고효율 히터 및 송풍기를 채용하여 에너지 소요량을 최소화
재생공기량을 최소화하여 에너지 손실을 줄이며
100%부하 사이클에서도 노점 보증
PLC콘트롤을 채용하여 모든 위험한 운전 조건을 모니터하고 LCD에 운전상태와 오작동 조건을 표시하며 밸브,히터 및 송풍기의 작동절차를 제어함

-기종설명

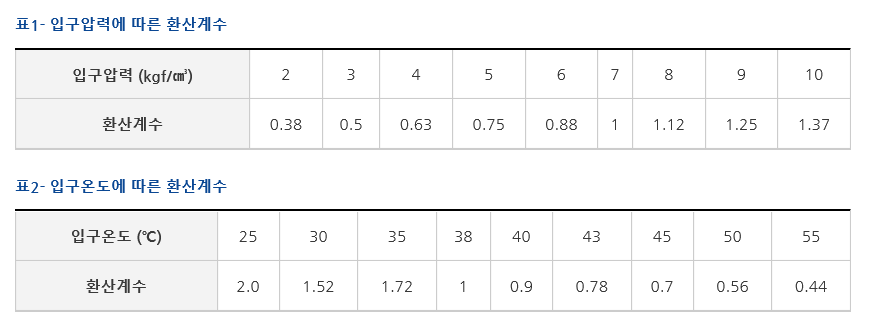

-환산계수

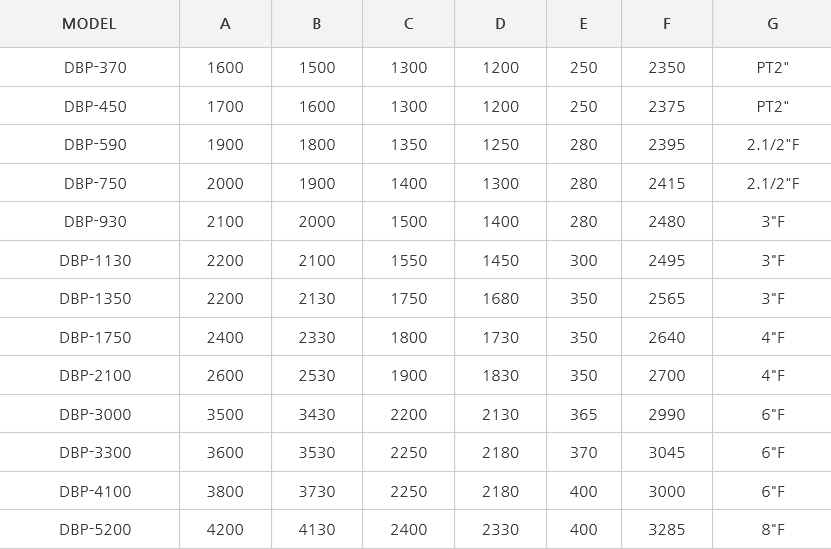

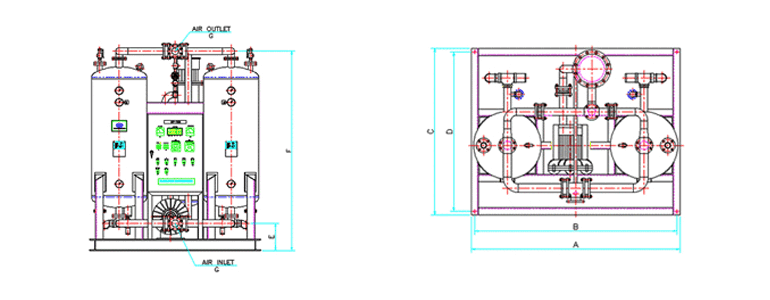

-제품치수

-기종선정 및 처리유량 환산

•MODEL : DBP-750

•사용조건 : 입구온도 40℃ 입구압력 5kgf/㎠, 일 경우의 처리유량은 ?
DBP-750의 표준처리유량 : 22 N ㎥/min
40℃의 온도 환산 계수 : 0.9
5kgf/㎠의 압력환산계수 : 0.75
* 처리유량= 22 N㎥/min x 0.9 x 0.75 = 14.85 N ㎥/mi
•처리유량 : 35 N㎥/min, 입구온도45℃, 입구압력8 kgf/㎠ 일경우 MODEL 선정은?
표준상태(입구온도38℃, 입구압력 7kkgf/㎠)로의 처리유량 환산치
= 35 N ㎥/min / 0.7 (온도 환산 계수) / 1.12 (압력 환산 계수)
= 44.64 (N ㎥/min)
* 기종별처리유량표에서 DBP-1750

◆DSE  시리즈  히터 외장형 흡착식 에어드라이어

안정된 노점온도 유지

가장 간단한 SYSTEM

중형 이하 적합

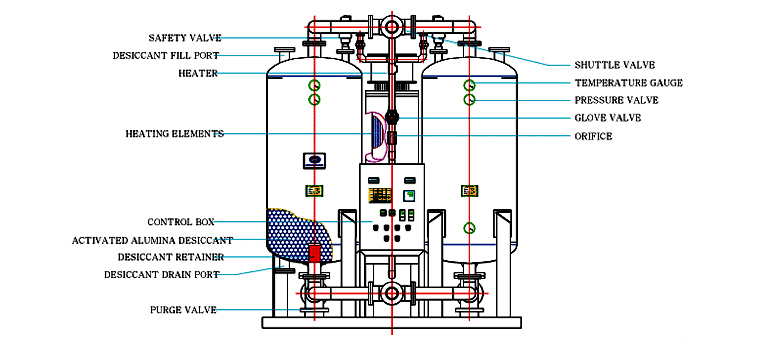

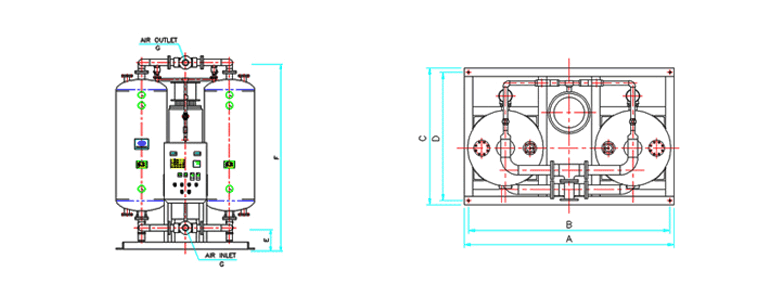

-구조도

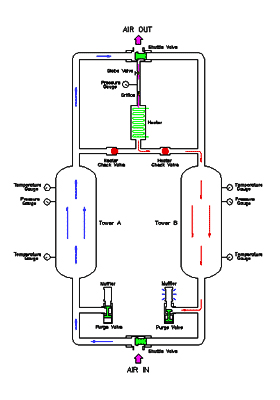

-작동원리

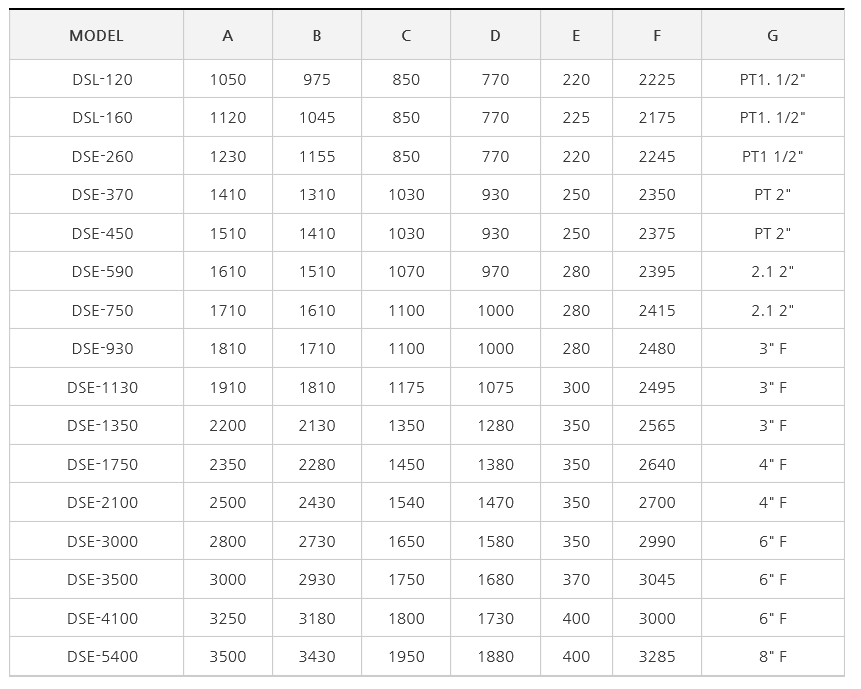

-기종설명

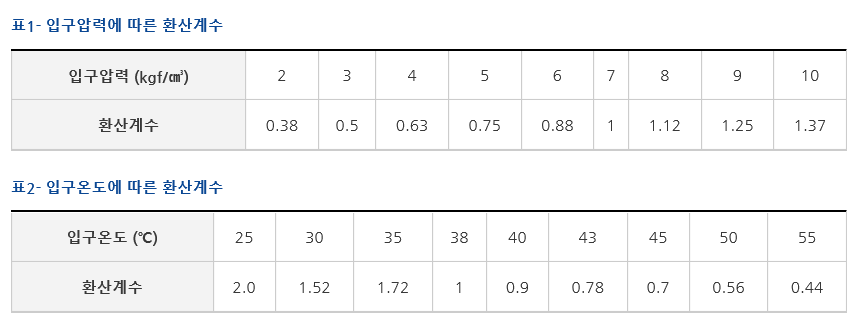

-환산계수

 -기종선정 및처리유량 환산

MODEL : DSE-750

•사용조건 : 입구온도 40℃, 입구압력 5 kgf/㎠, 일 경우의 처리유량은 ?
DSE-750 의 표준처리 유량 : 22 N㎥/min
40 의 온도 환산계수 : 0.9
5 kgf/㎠ 의 압력 환산계수:0.75
* 처리유량 = 22 N ㎥/min x 0.9 x 0.75 = 14.85 N ㎥/min

•처리유량 : 35 N㎥/min 입구온도 45℃, 입구압력 8 kgf/㎠ 일 경우의 MODEL 선정은?
표준상태 (입구온도38℃, 입구압력7 kgf/㎠ ) 로서의 처리유량 환산치
= 35 N ㎥/min/0.7 (온도환산계수) /1.12 (압력환산계수)
= 44.64 (N ㎥/min)
* 기종별 처리유량표에서 DSE-1750

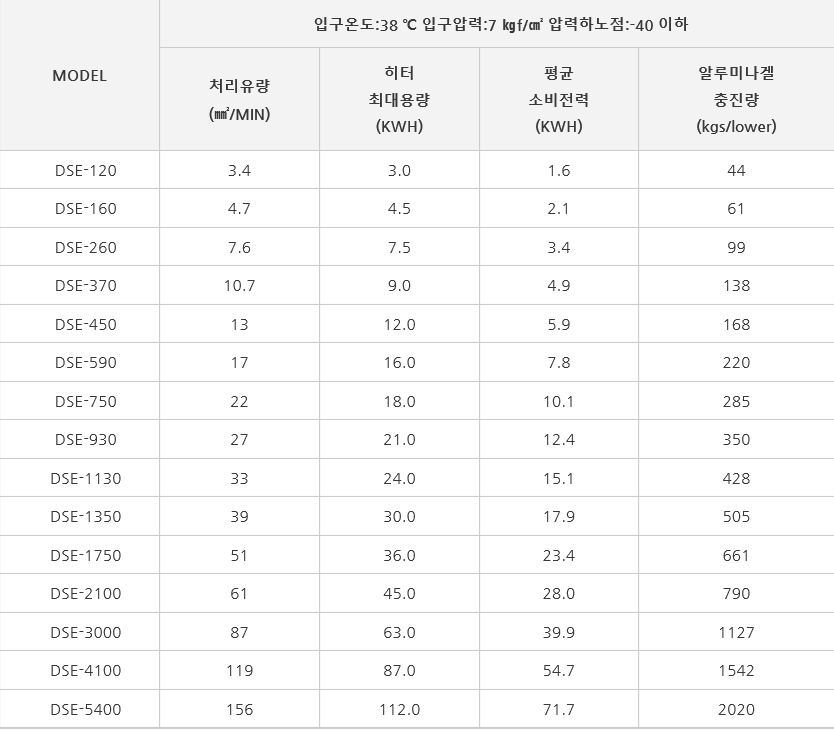

-DSE MODEL별 사양
