광중계기최종 수정 일자 : 2018-11-14 15:05:39
광중계기 RTTA-C20 (Remote)
- Remote는 시스템의 최종단 장치로 안테나를 연결하여 직접 가입자에게 서비스 커버리지를 제공하는 기능을 수행하며 DONOR에서 수신한 광 신호를 RF로 변환 증폭하여 안테나를 통하여 방사함으로써 가입자에게 서비스 신호를 전달합니다.
- 최종 Power Amp는 철거된 2G 기지국용 LPA를 재활용하여 사용하며, Fan을 사용하여 방열하는 방식을 적용합니다. 함체의 구조는 Rack 방식을 적용하며 모든 모듈들은 착탈이 용이하게 Side 방식을 적용합니다. 순방향 최대출력은 43dBm/Total입니다. Debug Port RS-232로 감시 및 제어하고 Remote 와 Donor 간에 FSK modem을 사용하며 통신합니다. 그리고 주파수 재편 시 모듈 교환으로 대용 가능합니다.

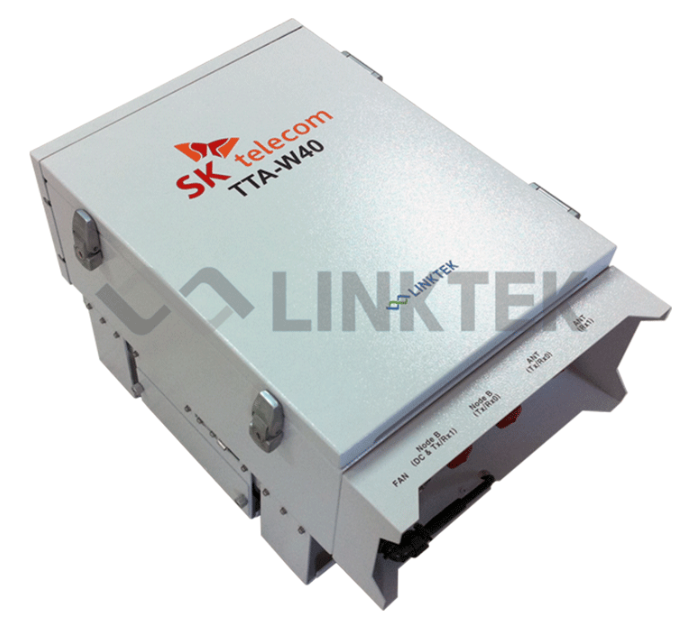

TTA ( Towe Top Amplifier)
- 기지국의 최종 출력 Amp와 안테나간의 급전선이 길 경우 급전선 손실에 의해 최종 안테나에서 방사되는 출력이 감소하며, 역방향 path의 NF가 증가하여 전체적으로 서비스 coverage가 줄어들며, 또한 data Througput의 저하를 가져온다. TTA는 안테나 하단에 설치를 함으로써 급전선의 손실을 보상하고 NF를 개선함으로써 기지국의 서비스 coverage를 개선할 수 있는 장비이다.
- 급전선 손실 보상 기능
- 고장 시 Bypass 기능이 있어 기지국 서비스 지속 가능
- 이득 설정 기능
- 원격 감시 및 제어 가능

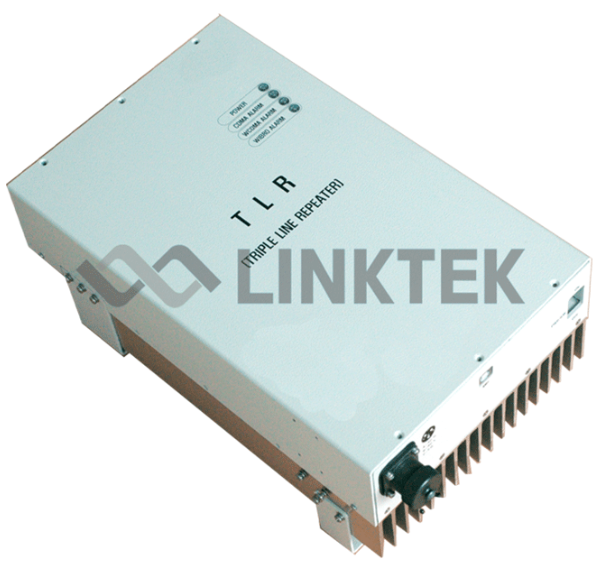

TLR (Triple Line Repeater)
- 인빌딩 서비스 음영지역 해소를 위해 인빌딩 중계기에 연계되어 품질 서비스를 향상시키는 장비로서, 인빌딩 중계기의 최종단에서 서비스ANT 사이에 장착되며, RF 케이블과 분배기 손실로 발생하는 음역지역 및 부족한 커버리지를 보완할 수 있다.
- CDMA, WCDMA, WiBro 대역 서비스 가능
- 부족한 이득 보상으로 7/8" 급전성을 1/2"로 설계하여 원가 절감 가능
- 이득 설정 가능
