RACER PLUS최종 수정 일자 : 2018-11-24 01:47:47
◇용도
크린룸, 반도체, 정밀스테이지, 리니어 모터, 취출로봇, 용접로봇, 공작기계, 디스플레이, 정밀측정장비 및 자동화 설비

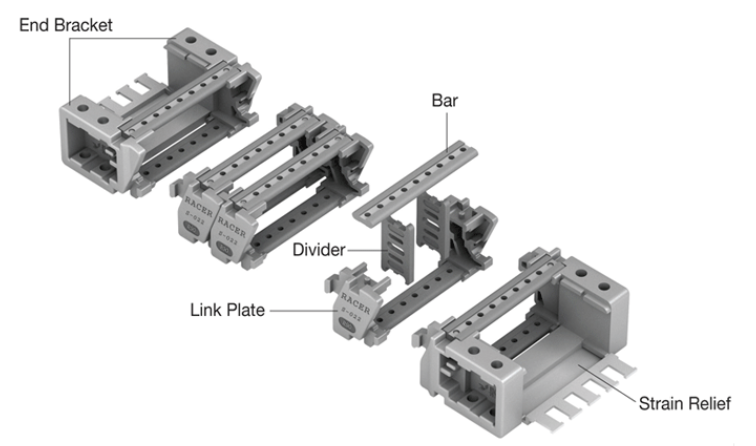

◇구조와 명칭

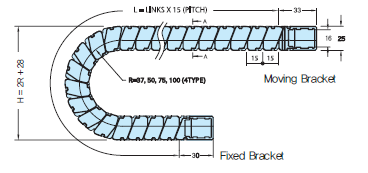

◆SL-015
- Pitch (mm) : 15
- Bending Radius (mm) : 37, 50, 75, 100
- 가능내폭 (mm) B : 20~100 (+8mm) (표준 : 20, 28, 36, 44, 52, 60, 68, 76, 84, 92, 100)
- 내측높이 (mm) : 19
- 전체외폭 (mm) : B+10
- End Bradket 외폭 (mm) : B+12
- 전체높이 (mm) : H = 2R + 28 (MIN)
- End Bracket 취부높이 (mm) : H + 곡률반경의 20% Up 및 안전성 확대

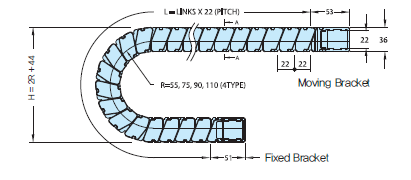

◆SL-022
- Pitch (mm) : 22
- Bending Radius (mm) : 55, 75, 90, 110 (4TYPE)
- 가능내폭 (mm) B : 36~140 (+8mm) (표준 : 36, 44, 52, 60, 68, 76, 84, 92, 100, 108, 116, 124, 132, 140)
- 내측높이 (mm) : 28
- 전체외폭 (mm) : B+16
- End Bradket 외폭 (mm) : B+20
- 전체높이 (mm) : H = 2R + 44 (MIN)
- End Bradket 취부높이 (mm) : H + 곡률반경의 20% Up

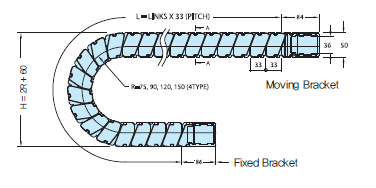

◆SL-033
- Pitch (mm) : 33
- Bending Radius (mm) : 75, 90, 120, 150 (4TYPE)
- 가능내폭 (mm) B : 36~140 (+8mm) (표준 : 36, 44, 52, 60, 68, 76, 84, 92, 100, 108, 116, 124, 132, 140)
- 내측높이 (mm) : 42
- 전체외폭 (mm) : B+20
- End Bradket 외폭 (mm) : B+23
- 전체높이 (mm) : H = 2R + 60 (MIN)
- End Bradket 취부높이 (mm) : H + 곡률반경의 20%

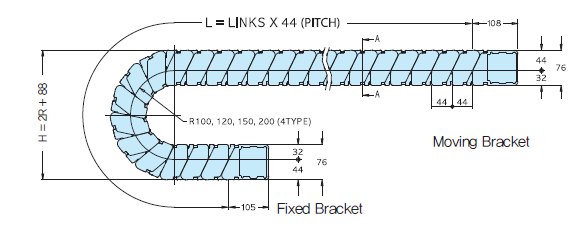

◆SL-044
- Pitch (mm) : 44
- Bending Radius (mm) : 100, 120, 150, 200 (4TYPE)
- 가능내폭 (mm) B : 100~295 (+15mm) (표준 : 100, 115, 130, 145, 160, 175, 190, 205, 220, 235, 250, 256, 280, 295)
- 내측높이 (mm) : 63
- 전체외폭 (mm) : B+35
- End Bradket 외폭 (mm) : B+30
- 전체높이 (mm) : H = 2R + 88 (MIN)
- End Bradket 취부높이 (mm) : H + 곡률반경의 20%
