071-4111-0155
UTP-Ⅲ(3상)최종 수정 일자 : 2018-11-20 18:44:09
▣ UTP - I (1상)
#사양

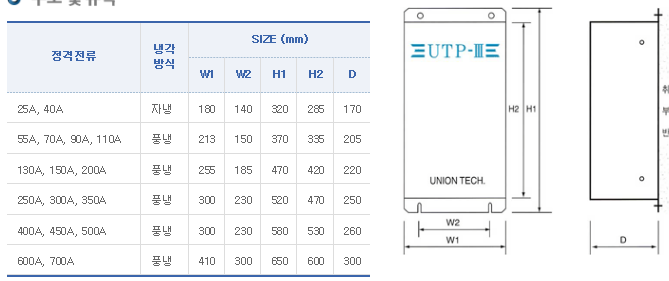

# 구조 및 규격

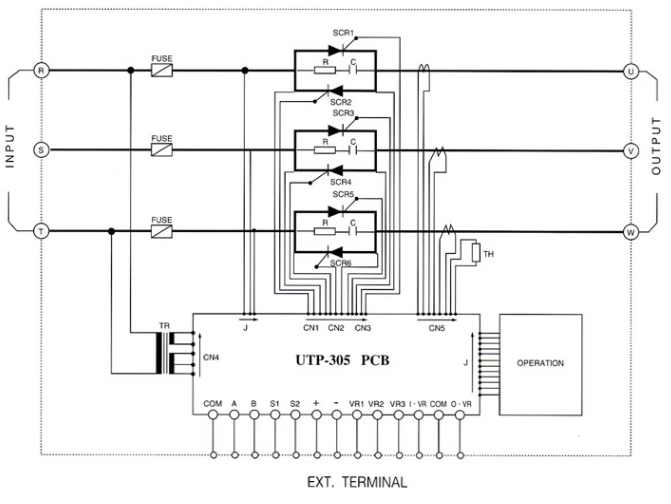

# 내부 결산도
# 취급 설명서

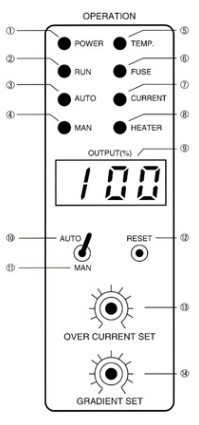

1. OPERATION 명칭
① POWER LED - 입력전원(INPUT)이 ON되면 녹색 LED가 점등된다.
② RUN LED - TB S1, S2에 RUN이 ON되면 녹색 LED가 점등된다.
③ AUTO LED - AUTO로 선택할 경우 녹색 LED가 점등된다.
④ MAN LED - MAN으로 선택할 경우 녹색 LED가 점등된다.
⑤ TEMP.LED - UNIT내 방열판온도가 70℃이상일 때 출력이 차단되고 적색 LED가 점등된다.
⑥ FUSE LED = 속단 FUSE가 단선되거나 입력전원차단기(NFB)가 불량일 때 적색 LED가 점등된다. (PCB내 R.S.T FUSE 표시)
⑦ CURRENT LED - 동작전류보다 과전류가 흐르면 SCR을 보호하기 위하여 출력이 차단되고 적색 LED가 점등된다.
⑧ HEATER LED - HEATER가 단선 또는 불평형이 될 경우 적색 LED가 점등된다. (부하 불평형이 60%정도)
⑨ OUTPUT(%) = 출력량을 0~100%표시(조정시 : VR4)
⑩ AUTO S/W - 전류입력신호(4-20mA)
⑪ MAN S/W - ON, OFF(HIGH, LOW)신호
⑫ RESET BUTTON - CURRENT(과전류) LED점등시 수동복귀 시키는 BUTTON
⑬ OVER CUR. SET(OVER CURRENT SET) - 동작전류보다 110%정도가 되도록 OVER CUR. SET을 설정한다.
⑭ GRADIENT SET - 부하(HEATER)용량이 너무 클 경우 출력전압을 적절한 전압으로 0~100%가 변할 수 있다.
