071-4111-0155
UTP-1 (1상)최종 수정 일자 : 2018-11-20 18:44:09
▣ UTP - I (1상)

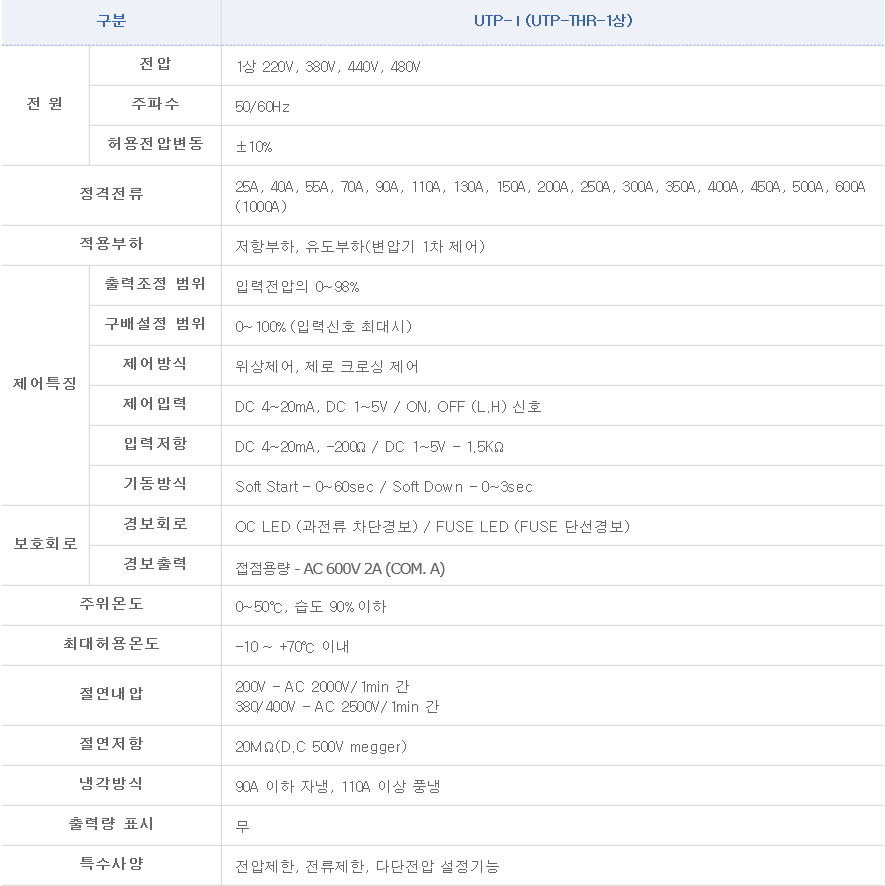

#사양

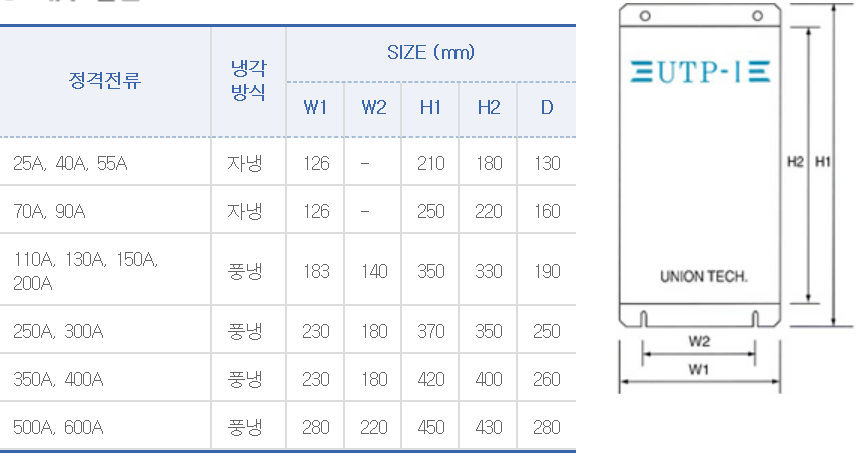

# 구조 및 규격

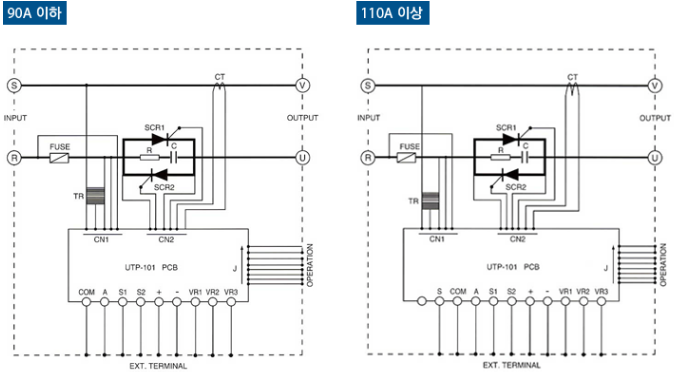

# 내부 결산도
# 취급 설명서

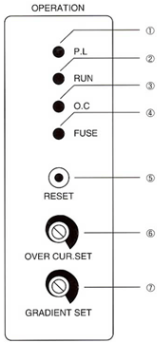

1. OPERATION 명칭
① P.L LED - 입력전원(INPUT)이 ON되면 녹색 LED가 점등된다.
② RUN LED - TB S1, S2에 RUN이 ON되면 녹색 LED가 점등된다.
③ O.C LED - 동작전류보다 관전류가 흐르면 SCR을 보호하기 위하여 출력이 차단되고 적색 LED가 점등된다.
④ FUSE LED - 속단 FUSE가 단선되거나 입력 전원차단기(NFB)가 불량일 때 적색 LED가 점등된다.
⑤ RESET BUTTON - O.C(과전류) LED점등시 수동복귀시키는 BUTTON.
⑥ OVER CUR. SET(OVER CURRENT SET) - 동작전류보다 110%가 되도록 OVER CUR. SET을 설정한다.
⑦ GRADIENT SET - 부하(HEATER)용량이 너무 클 경우 출력전압을 적절한 전압으로 0~100%가 변할 수 있다.
