롤 재단기최종 수정 일자 : 2018-11-20 14:18:48
■ 롤 재단기

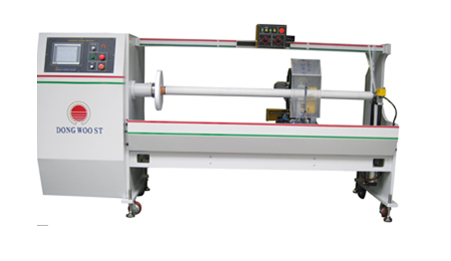

▶DWC-271
- 권출부
1) 메인 모터 : 3.7kw, 220V, 단상
2) 좌우 이송 : AC 서보 모터
3) 전후 이송 : AC 모터 + 기어 헤드
4) 칼날 모터 : 기어 모터
- 구동부
1) 속도 제어 : 인버터(3.7kw)
2) 조작패널 : 터치스크린 방식
3) 좌우 이송 : 서보 드라이버 및 컨트롤러
4) 프로그램 컨트롤러
-프레임부
1) 크기 (m/m) : 2,700 ⅹ 900 ⅹ 1,300
2) 샤프트 축 (m/m) : 1,750
3) 문 : 1단계- 축 고정문 상향, 2단계- 메인 축 고정
4) 고정 방식 : 에어 실린더에 의한 내부 고정 방식
- 옵션
1) 칼날 연마부

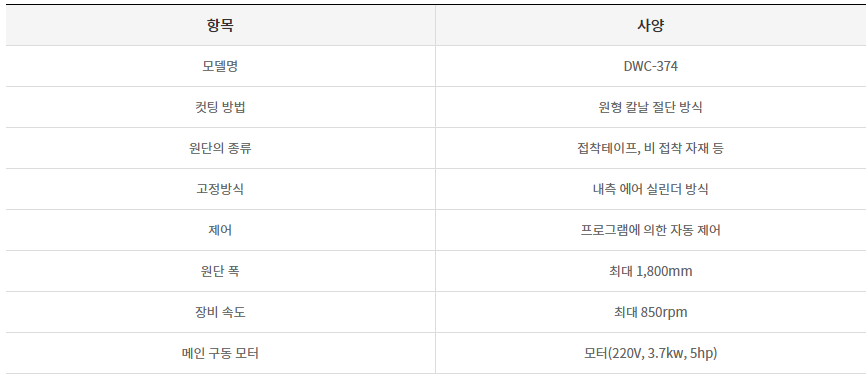

▶DWC-374
- 권출부
1) 메인 모터 : 3.7kw, 220V, 3상
2) 좌우 이송 : AC 서보 모터
3) 전후 이송 : AC 모터 + 기어 헤드
4) 각도 제어 : AC 모터 + 기어 헤드
5) 칼날 모터 : 기어 모터
- 구동부
1) 속도 제어 : 인버터(3.7kw)
2) 조작패널 : 터치스크린 방식
3) 좌우 이송 : 서보 드라이버 및 컨트롤러
4) 프로그램 : PLC 타입
-프레임부
1) 크기 (m/m) : 3,142 ⅹ 1,548 ⅹ 1,130
2) 샤프트 축 (m/m) : 2,000
3) 문 : 1단계- 축 고정문 상향, 2단계- 메인 축 고정
4) 고정 방식 : 에어 실린더에 의한 내부 고정 방식

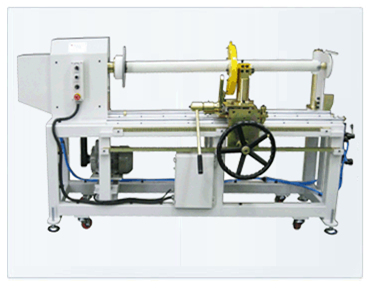

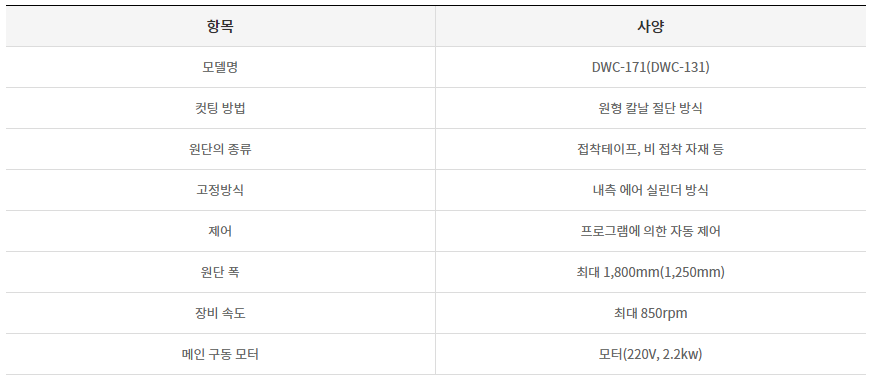

▶ DWC-171
- 권출부
1) 메인 모터 : 2.2kw 단상
2) 좌우 이송 : 핸들을 이용한 수동제어
3) 전후 이송 : 수동 제어
- 구동부
1) 전기 : 단상 220v, 2.2kw
2) 속도 제어 : 옵션
-프레임부
1) 크기 (m/m) : 2,700(2,300) ⅹ 850 ⅹ 1,300
2) 샤프트 축 (m/m) : 1,350
3) 고정 방식 : 내부 고정식
4) 좌우 이송 : 랙 기어에 의한 정밀한 이동
- 옵션
1) 인버터(샤프트 회전속도제어장치)

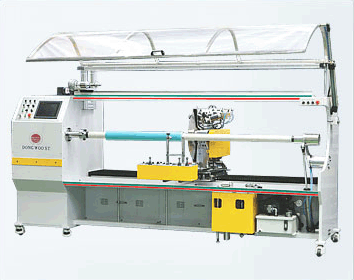

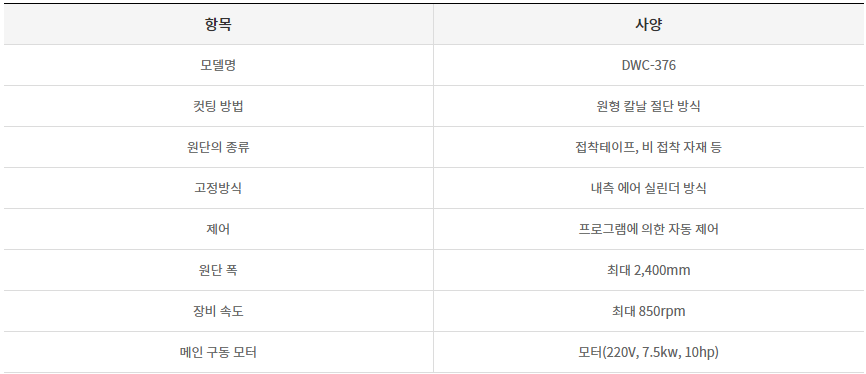

▶ DWC-376
- 권출부
1) 메인 모터 : 7.5kw, 220V, 단상
2) 좌우 이송 : AC 서보 모터
3) 전후 이송 : AC 모터 + 기어 헤드
4) 각도 제어 : AC 모터 + 기어 헤드
5) 칼날 모터 : 기어 모터
- 구동부
1) 속도 제어 : 인버터(7.5kw)
2) 조작패널 : 터치스크린 방식
3) 좌우 이송 : 서보 드라이버 및 컨트롤러
4) 프로그램 : PLC 타입
-프레임부
1) 크기 (m/m) : 3,635 ⅹ 1,700 ⅹ 1,800
2) 샤프트 축 (m/m) : 2,500
3) 문 : 1단계- 축 고정문 상향, 2단계- 메인 축 고정
4) 고정 방식 : 에어 실린더에 의한 내부 고정 방식
- 칼날 연마부
1) 메인 모터 : DC 모터
2) 연마제 : 다이아몬드 연마제
3) 작동방식 : 에어 실린더 방식
4) 전기제어
