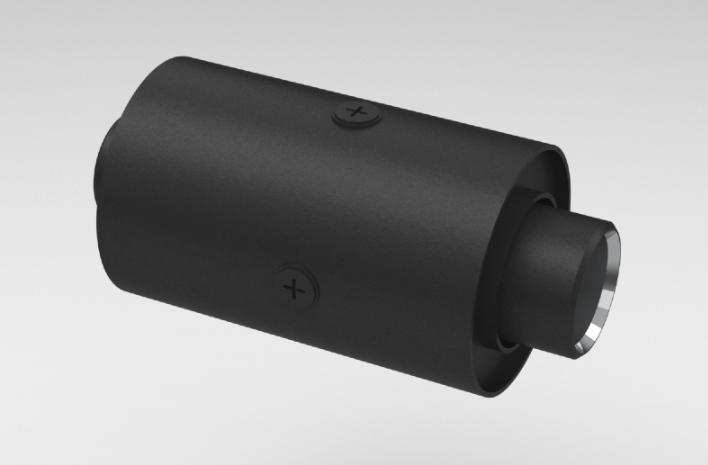

인젝션 조인트최종 수정 일자 : 2018-11-21 04:27:29

제품의 특장점
▶ 곡선 배관용으로 지진 및 내진에 강함

▶ 기계설비 운전의 중단없이 제품 유지보수 가능

▶ 움직이는 구조물과 온도변화로 변형되는 배관라인의 손상을 예방할 수 있음

▶ 시공성이 우수하며, 공사비 절감효과가 탁월함

▶ 국제 규격 소재 사용

제품 주요 재질
No
Part Name
Material
1
SOCKET
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

2
PACKING CYLINDER
S20C EQUIVALENT, STS304 EQUIVALENT
3
BODY
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

4
BALL
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

5
GUIDE
Ductile(GCD 450), 인청동(KS D 5506)
6
PACKING
Packing Material

규격
▶ Pipe 규격과 동일제작

압력 / 온도
▶  ~50 kg/cm²  /  ~450℃

 ※ 현장 요구시 50kg/cm² 이상의 고압 제품 특수제작

연결타입
▶ 용접, 플랜지

적용유체
▶ 스팀, 온수, 냉수, 가스, 음용수 外

성능시험
▶ 한국소방산업기술원(KFI), 경기지방중소기업청

▶ 한국화학융합시험연구원(KTR) 내압&수압시험 합격

▶ 내진테스트 합격 (SGS KOREA)

▶ 한국기계전기전자시험연구원(KTC) 왕복성능시험 10만회 합격

▶ 고온(400℃)/고압(8.0MPa) 성능시험 합격

▶ KGS한국가스안전공사 성능인증

▶ UL(CODE 213)인증 획득

▶ KC위생안전기준 인증, CP수도용 적합인증

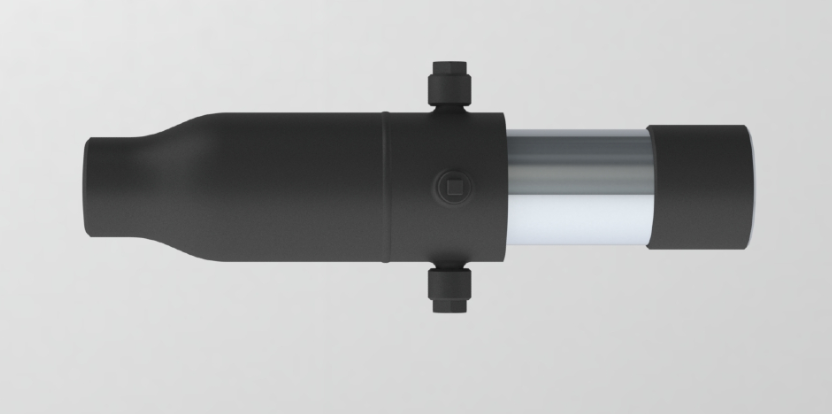

인젝션 슬라이드

제품의 특장점
▶ 장거리 직선배관의 열팽창으로 인한 신축흡수

▶ 고온, 고압배관라인의 안정적 신축흡수

▶ 기계설비 운전의 중단 없이 제품 유지보수 가능

▶ 내구성이 뛰어난 재질사용으로 안전하고 반영구적인 제품

▶ 시공성이 우수하며, 공사비 절감효과 탁월

▶ 국제규격 소재 사용

제품 주요 재질

No
Part Name
Material
1
REDUCER
ASTM A53 GR.B or ASTM A106 GR.B EQUIVALENT

STS 304 EQUIVALENT

2
CHAMBER
ASTM A53 GR.B or ASTM A106 GR.B EQUIVALENT

STS 304 EQUIVALENT

3
BODY
ASTM A53 GR.B or ASTM A106 GR.B EQUIVALENT

STS 304 EQUIVALENT

4
PACKING CYLINDER
S20C EQUIVALENT

STS 304 EQUIVALENT

5
SLIDE
ASTM A53 GR.B or ASTM A106 GR.B EQUIVALENT

STS 304 EQUIVALENT

6
GUIDE
인청동(KS D 5506)
7
PACKING
Packing Material
8
SLIDE STOP PIN
STS 304 EQUIVALENT

규격
▶ Pipe 규격과 동일제작

압력 / 온도
▶  ~50 kg/cm²  /  ~450℃

 ※ 현장 요구시 50kg/cm² 이상의 고압 제품 특수제작

연결타입
▶ 용접, 플랜지

적용유체
▶ 스팀, 온수, 냉수, 가스, 음용수 外

성능시험
▶ 한국소방산업기술원(KFI), 경기지방중소기업청

▶ 한국화학융합시험연구원(KTR), 한국기계전기전자시험연구원(KTC)

▶ 한국산업기술시험원(KTL)

▶ 내진테스트 합격 (SGS KOREA)

▶ 한국기계전기전자시험연구원(KTC) 세계최초 내압&수압 성능시험 12만회 합격

▶ 고온(370℃)/고압(8.0MPa) 성능시험 합격

▶ KGS한국가스안전공사 성능인증

▶ UL(CODE 213)인증 획득

▶ KC위생안전기준 인증, CP수도용 적합인증

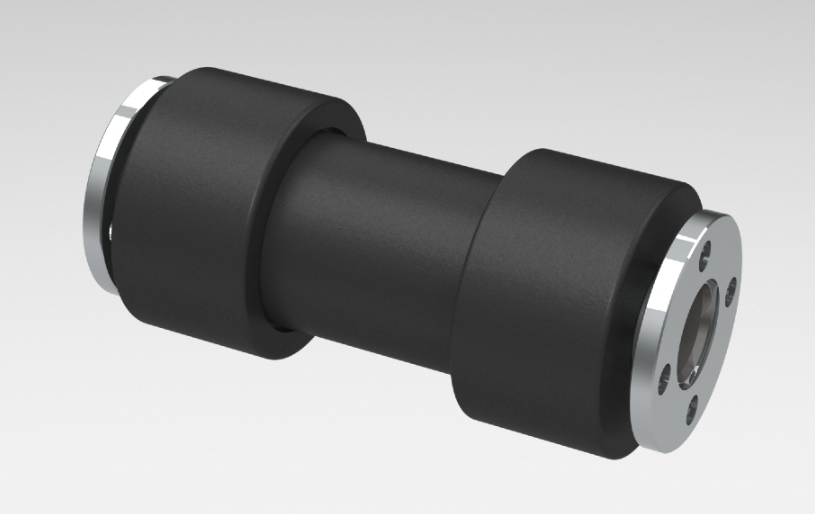

인젝션 멀티 조인트

제품의 특장점
▶ 장거리 직선 및 굴절배관의 열팽창으로 인한 신축흡수

▶ 3차원적 다변위에 대해 모두 흡수할 수 있도록 내진설계 가능

▶ 기계설비 운전의 중단 없이 제품 유지보수 가능

▶ 내구성이 뛰어난 재질사용으로 안전하고 반영구적인 제품

▶ 시공성이 우수하며, 공사비 절감효과 탁월

▶ 국제규격 소재 사용

제품 주요 재질

No
Part Name
Material
1
SLIDE
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

2
BODY(SLDIE 부)
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

3
GUIDE(SLIDE 부)
인청동(KS D 5506)
4
CHAMBER
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

5
SOCKET
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

6
GUIDE(BALL 부)
덕타일(GCD 450), 인청동(KS D 5506)
7
BODY(BALL 부)
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

8
BALL
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

규격
▶ Pipe 규격과 동일제작

압력 / 온도
▶  ~50 kg/cm²  /  ~450℃

 ※ 현장 요구시 50kg/cm² 이상의 고압 제품 특수제작

연결타입
▶ 용접, 플랜지

적용유체
▶ 스팀, 온수, 냉수, 가스, 음용수 外

성능시험
▶ 경기지방중소기업청, 한국화학융합시험연구원(KTR) 수압시험 합격

▶ 내진테스트 합격 (SGS KOREA)

▶ 한국기계전기전자시험연구원(KTC) 왕복성능시험 5만회 합격

▶ 고온(370℃) / 고압(7.0MPa) 성능시험 합격

▶ KC위생안전기준 인증, CP수도용 적합인증

▶ UL(CODE 213) 인증서 획득

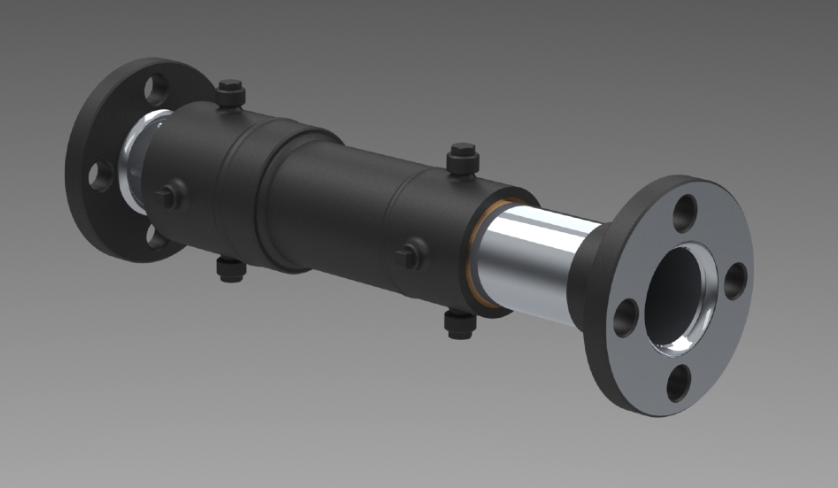

매립형 슬라이드 조인트

제품의 특장점
▶ 지중 매립배관에 직접설치하여 열팽창으로 인한 신축흡수

▶ 고온, 고압배관라인의 안정적 운전과 시공성 우수

▶ 기계설비 운전의 중단 없이 제품 유지보수 가능

▶ 내구성이 뛰어난 재질사용으로 안전하고 반영구적인 제품

▶ 공사비 절감효과 및 경제성 탁월

▶ 국제규격 소재 사용

규격
▶ Pipe 규격과 동일제작

압력 / 온도
▶  ~50 kg/cm²  /  ~450℃

 ※ 현장 요구시 50kg/cm² 이상의 고압 제품 특수제작

연결타입
▶ 용접, 플랜지

적용유체
▶ 스팀, 온수, 냉수, 가스, 음용수 外

성능시험
▶ 한국소방산업기술원(KFI), 경기지방중소기업청

▶ 한국화학융합시험연구원(KTF), 한국기계전기전자시험연구원(KTC)

▶ 한국산업기술시험원(KTL)

▶ 내압&수압시험 합격(세계최초 12만회 KTL Cucle Test 합격)

▶ 한국기계전기전자시험연구원(KTC) 고온(370℃) / 고압(8.0MPa) 성능시험 합격

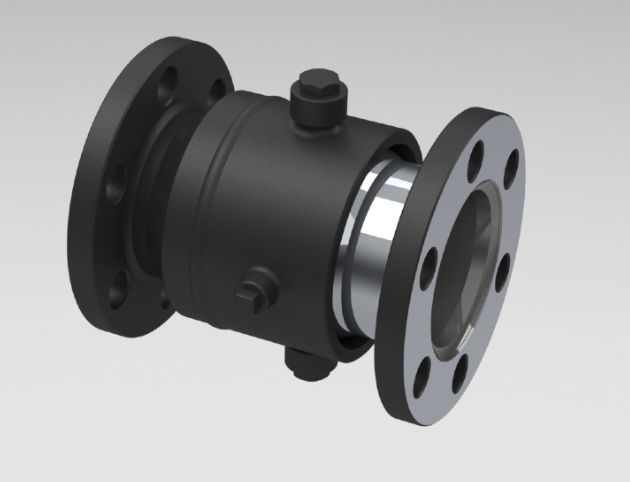

부등침하 방지용 조인트

제품의 특장점
▶ 지반침하 및 부등침하 변위를 모두 흡수하도록 설계

▶ 3차원적 다변위에 대해 모두 흡수할 수 있도록 내진설계가능

▶ 구조물과 구조물사이 변위구간 적용가능(Expansion구간)

▶ 볼조인트와 멀티조인트가 기계적 결합된 다기능 복합 제품

▶ 내구성이 뛰어나며, 안전하고 반영구적인 제품

▶ 금속성재질인 가이드를 사용

▶ 국제규격 소재 사용

제품 주요 재질

No
Part Name
Material
1
SLIDE
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

2
BODY
ASTM A53 GR.B or A106 GR.B EQUIVALENT

STS304 EQUIVALENT

3
PACKING CYLINDER
S30C EQUIVALENT

STS304 EQUIVALENT

4
PACKING
Packing Material
5
GUIDE
덕타일(GCD 450)

규격
▶ Pipe 규격과 동일제작

압력 / 온도
▶  ~30 kg/cm²  /  ~120℃

 ※ 현장 요구시 50kg/cm² 이상의 고압 제품 특수제작

연결타입
▶ 용접, 플랜지, SR, SP, DS, EZ, GROOVE

적용유체
▶ 스팀, 온수, 냉수, 가스, 음용수 外

성능시험
▶ 한국기계전기전자시험연구원(KTC)

▶ 수압시험 및 왕복성능시험 5만회 합격
