필터 체크노즐최종 수정 일자 : 2020-11-12 10:37:30

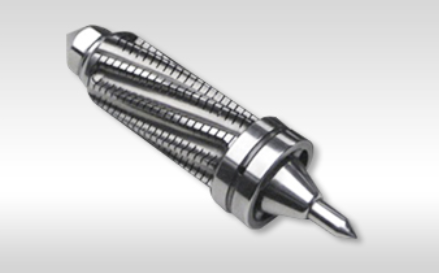

필터 체크 노즐(Filter check nozzle)
필터 체크 노즐은 필터 노즐과 체크 노즐이 복합된 만능노즐로 필터기능과 믹싱체크기능을 병행하는 특수노즐입니다
필터체크 노즐의 원리
체크 노즐의 도빗드 외부에 4개의 유입홈과 4개의 유출홈이 일정한 각도의 경계를 이루며 스크류 형상으로 되어있고, 유입홈을 연결하는 수백개의 세로홈이 0.6mm의 간격으로 형성되어 있습니다.
용융된 수지는 유입홈에서 0.6mm의 세로홈과 유출홈으로 연결되고 4개의 도빗드홈을 통과하여 니들의 다면을 가압합니다.
가압된 니들은 도빗드 내부에 내장된 스프링을 압축하여 일정 간격의 공간형성으로 사출이 됩니다.
사출이 완료되면 스프링의 탄성이 니들을 압춥하여 노즐홈을 차단합니다.
스프링의 하중이 20kg/cm² 의 배압에서도 유지되기 때문에 흐름방지 효과가 탁월하고, 가스발생이나 그 이상의 압력에서는 니들이 오픈되어 폭발의 위험이 없습니다.
스프링은 극초내열강으로 특수 제작되어 400도의 고온에서 300만번의 하중실험에서도 처음과 같은 탄성을 유지합니다.
필터체크 노즐의 효과- 재생 수지 및 분쇄품 사용으로 원가절감효과
- 혼합된 재료 사용으로 경제적 효과
- 전자동 작업시 불량률 감소로 생산성 향상
- 안정된 믹싱효과 및 핫 런너 막힘방지
- 제품 취출시 실 제거로 금형 수명연장
- 노즐과 게이트가 완전 분리되어 노즐 냉각방지
- 노즐 터치와 서크백(강제후퇴)가 불필요해 가스불량 및 사이클 단축
- 핫 노즐의 수지돌출방지
