주문형 제작시험기최종 수정 일자 : 2020-11-02 11:45:47

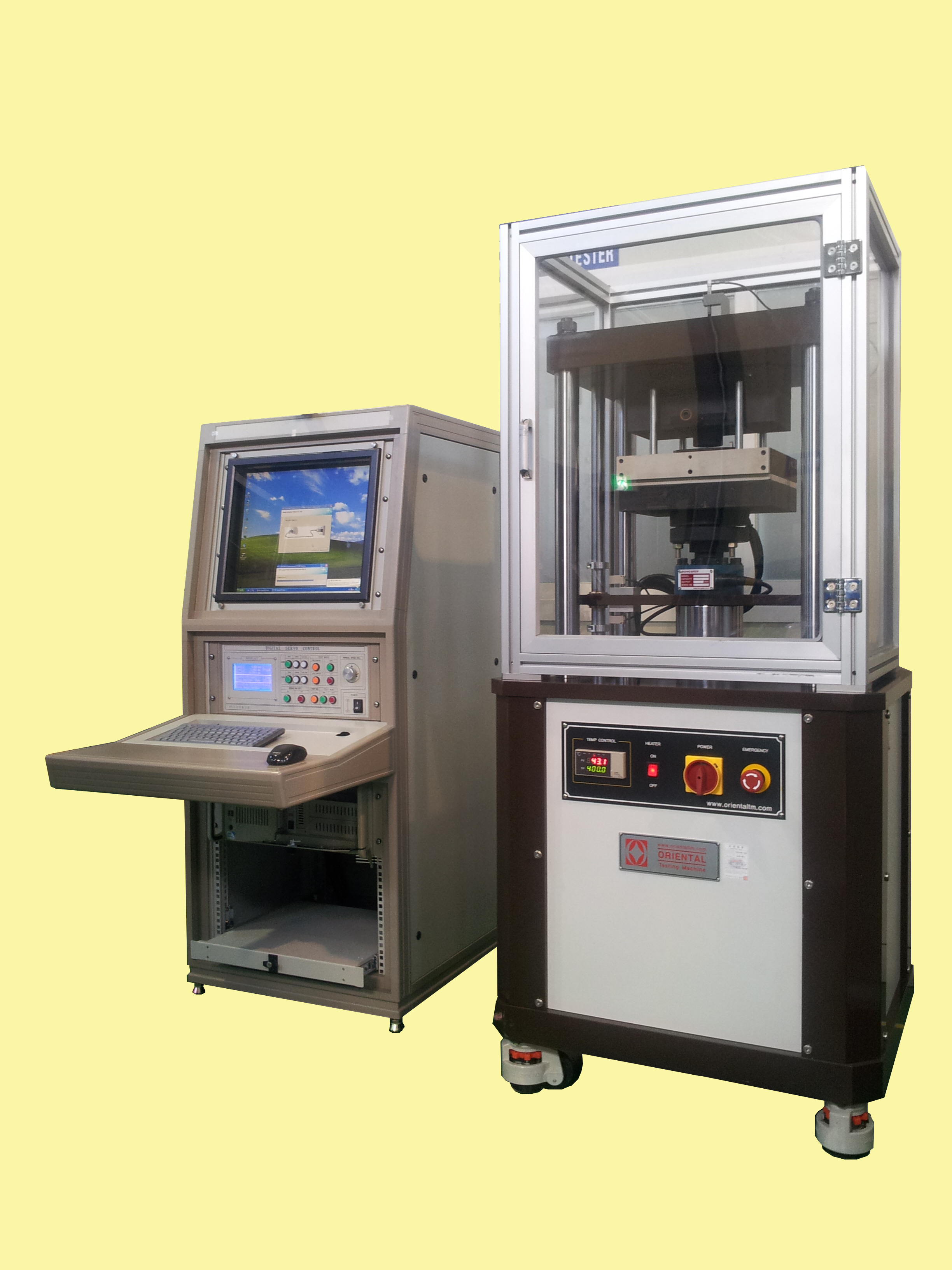

브레이크라이닝 압축변형률 시험기

개 요

본 시험기는 KSR ISO 6310 규격에 맞추어 제작된 브레이크 라이닝 압축변형률

시험기로서 상온, 고온 시험을 할 수 있습니다.

서보모타 및 감속기를 이용하여 속도 및 위치제어를 통해 라이닝의 압축 변형률을

시험하고 프로그램을 통해 데이터 저장, 분석 및 성적서 출력까지 할 수 있습니다.





적 용

․ 브레이크 라이닝의 온도변화에 따른 압축변형률 시험



특 성



․ 프로그램은 마우스와 키-보드 상에서 대화방식으로 진행 됩니다.

․ 시험시작과 동시에 시험상황을 실시간으로 컴퓨터 모니터 상에 그래프로 표시되며

시험완료 후 시험데이터를 프린터로 시험 성적서를 출력하며, 데이터를 파일로

저장하여 시험 데이터의 관리에 보다 효율적입니다.

․ 시험거리를 전동으로 쉽게 조절 할 수 있습니다.

․ 최대하중 안전장치 및 거리제한 안전장치가 있다.

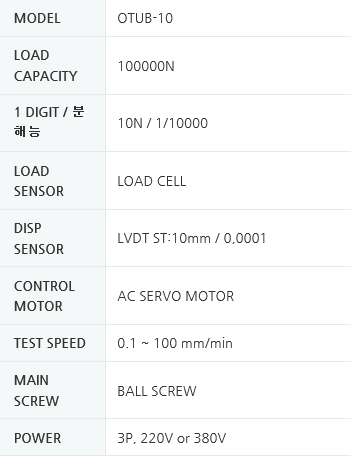

시험기의 주요 사양 및 기능



․ Model : OTUB - 10

․ 최대용량 : 100000 N

․ 1 Digit : 1단:10 N

․ 하중감지센서 : 100000 N (Maker: BONGSHIN DSCK-10)

․ 하중정밀도 : ± 0.2%

․ 하중표시방식 : Digital Display

․ 변위검출센서 : Servo Motor Encoder

․ 1 Digit : 0.0001mm(STROKE : 10mm)

․ 변위정밀도 : ± 0.01%

․ 변위표시방식 : Digital Display

․ 최대압축거리 : 100 mm

․ 구동모타 : AC Servo Motor

․ Speed Control Drive : AC Servo Motor Drive

․ Speed Control Type : Volume Control Type

․ Speed Control Display : Digital Display

․ 시험속도 : 0.1 - 100 mm/min

․ 인디게이터 기능 : Zero, Peak, Hold, Over Load

․ 콘트롤 판넬 스위치

- 전원 입력 키 스위치 - 전원 입력 스위치

- 크로스헤드 상승 하강 스위치 - 시험방식 선택 스위치

- 속도조절 볼륨 - 시험 속도 조정 스위치

- 비상 스위치 - 비상발생시 크로스헤드 정지 스위치

- 퀵 리턴 스위치 - 가장 빠른 속도로 원위치로 복귀

․ 적용 시험지그

- 압축 변형률 시험지그

․ 적용 시험온도

- 상온 ~ 400도

․ 전원 : 단상 220v 60Hz / 삼상 220v 60Hz 1.5kW

․ 시험기 크기 : 740(W) X 620(D) X 1665(H)

․ 중량 : 약 900 kg
