유압식 만능재료시험기최종 수정 일자 : 2020-11-02 11:41:22

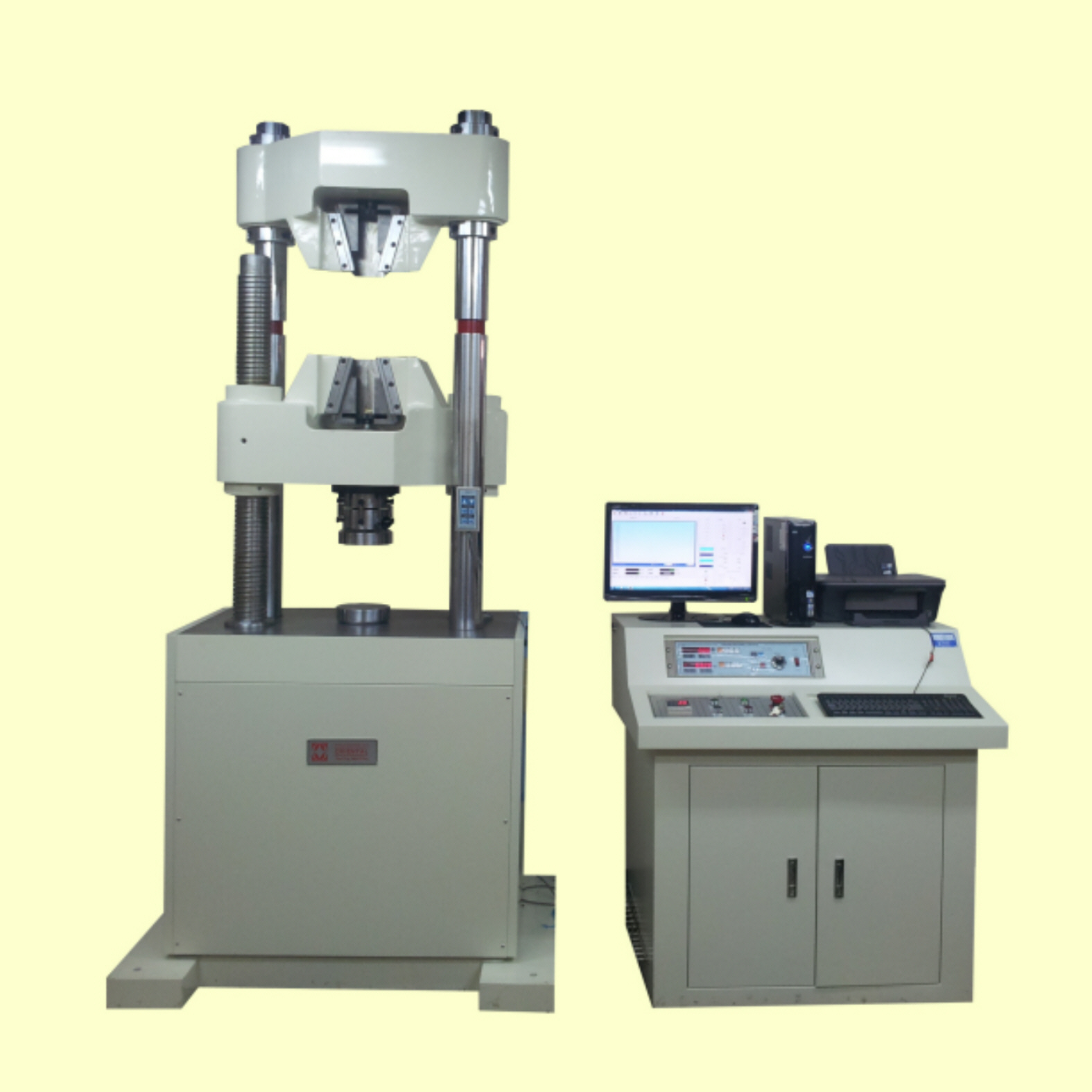

유압서보 컴퓨터식 만능재료시험기

개 요

본 시험기는 유압식 만능재료시험기로서 금속재료 및 비철금속재료의

인장. 압축, 굴곡, 항절시험을 할 수 있는 시험기로서 고정도 압력셀을

사용하여 시험데이터의 정밀, 정확도를 향상 시켰으며 사용이 간편하여

초보자라도 시험을 쉽게 행할 수 있습니다.

적 용

․ 금속, 비철금속, 와이어, 등 고용량의 인장강도가 요구되는 재질에 적합하다.

특 성

Load Cylinder는 Hornning과Lapping 가공으로 높은 정밀도와 내구성을 자랑합니다.

․ 시험거리를 전동으로 쉽게 조절 할 수 있습니다.

․ 최대하중 안전장치 및 거리제한 안전장치가 있다.

제품은 디지털 인디케이터를 이용하여 하중 과 stroke를 digital 숫자로 표시합니다.

․ Test Speed는 고정밀 유압서보밸브를 컴퓨터로 제어한다.

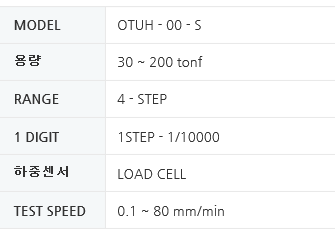

시험기의 주요 사양 및 기능

․ Model : OTUH - 00 - S

․ Max Capacity : 30 ~ 200 tonf

․ 4 RANGE

․ 1 Digit : 1 STEP 1/10000

Max Tensile Distance : 600 mm

Max Compress Distance : 600 mm

Cross Head Speed : 400mm/min

Cross Head Motor : 3P,220V,0.75Kw Geared Motor 1/30 V/T

․ 하중감지센서 : Load Cell

․ 하중정밀도 : ± 0.5%

․ 하중표시방식 : Digital Display

․ 변위검출센서 : Rotary Encoder (Maker: 메카트로닉스 S40 1000 P/S)

․ 1 Digit : 0.01mm

․ 변위표시방식 : Digital Display

구동스크류 : 각 스크류

HYDRAULIC SYSTEM PART

- 유압펌프 : 기어식 펌프

- 유압실린더 : 복동식 실린더, 내압 200 kg/㎠

- 유압밸브 : 유압 서보밸브 (독일 Bosch)

- Servo Valve Amplifier : 1set

- High Pre-Filter : 3 ㎛

- Return Filter : 10 ㎛

- Sol Valve, Relief Valve

- Line Check Valve

- Level Gague, Return Filter

- Water Cooler Unit : 공냉식

․ 인디게이터 기능 : UP, DOWN, STOP, SPEED, Zero, Peak, Hold, Over Load,

․ 콘트롤 판넬 스위치

․ 데이터 통신방법 : RS - 232C
